根據傳統設計的經驗，運用SolidWorks三維設計軟件備胎架進行了實體參數化建模、裝配、干涉檢查和運動仿真，對關鍵件進行了有限元分析，并將優化沒計好的零件生成全相關的二維工程圖。油田專用車備胎架通過，螺栓與車架縱梁上、翼板相連接，兩側各安裝一個15.5-20備胎。

1 參數化建模

借助SolidWoIks基于特征的實體建模功能，通過拉伸、旋轉、掃描、放樣、抽殼、筋、鏡像以及打孔等操作來實現備胎架（圖1）的三維實體參數化建模。SolidWorksI作窗口左側的FeatureManager設計樹提供了零件模型的大綱視圖，完整記錄了設計過程，從中能了解設計思路，方便查看零件模型的生成情況，并可通過對特征和草圖的修改實現對零件模型進行動態修改。

2 裝及動態仿真

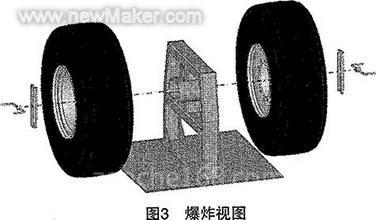

備胎架的各個零件模型設計好后，運用裝配關系把各個零部件組合成備胎架總成（圖2）。裝配關系定制好之后，零件及裝配總成之間的尺寸參數、幾何形狀將會自動完全相關。在裝配的環境里，司以設計和修改零部件，進行零件之間進行的配合加工，如：零件的切除、打孔等；可以動態地查看裝配體的所有運動，并能將裝配體的運動過程生成動畫文件；可以對運動的零部件進行動態的干涉檢查，同日寸提供一個干涉零部件的名稱列表，并在圖形區域中干涉會高亮顯示；還可以提供爆炸視圖（圖3）、質量屬性、截面屬性等。

3 限元分析

利用SolidWorks提供的有限元分析工具Cosmosxpress，在滿足線性假設、彈性假設的條件下，使用線性靜態分析來計算零件中的應力。采用四面體單元列備胎架模型進行網格劃分，網格的大小可根據需要確定。網格劃分越小，結果越精確，但所需的計算機資源和時間也更多。

3.l備胎架有限元分析

根據備胎架的結構與工作特點，對其進行力學分析，確定邊界約束條件和載荷狀態，對其進行指定材料、約束設定、加載、網格劃分，再進行解算和分析。

備胎架主要結構都采用普通碳素結構鋼Q235-A，材料的屈服極限σs在235MPa以上。安全系數取1.4，因此許用應力為：=235/1.4=168MPa。

車輛處于緊急制動狀態時，備胎架將出現最惡劣的工況。分析時，對備胎架下端的8個連接孔進行約束，對備胎架擋板處施加制動慣性力。該工況下的最大制動減速度參考試驗數據為6m/s2，故制動慣性力應為：F=2×m×a=2×180×6=2160N，式中m為備胎質量；a為制動減速度。

計算結果顯示該工況下的最大應力為50.6MPa（圖4），小于材料的許用應力，位于備胎架底部加強筋板與底板連接處。最大變形為0.26mm（圖5），位于備胎架擋板邊緣。

3.2備胎架的優化

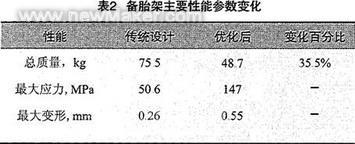

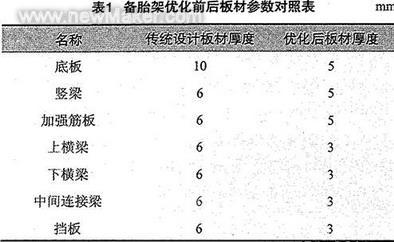

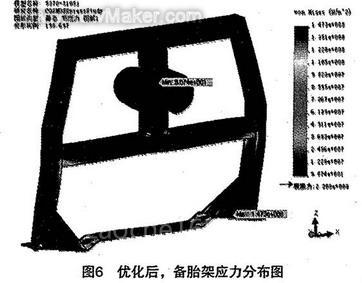

根據輕量化設計要求，對依據傳統設計經驗設計的備胎架進行了優化。表1為備胎架優化前后板材參數對照表。通過調整板材的厚度后，備胎架主要性能參數變化見表2，結果表明，優化效果是十分明顯的，經過優化各胎架總質量減少35.5%，優化后，計算結果顯示備胎架在緊急制動工況下的最大應力為147MPa（圖6），小于材料的許用應力，仍然滿足使用要求。

3.3計算誤差分析

計算的誤差主要由兩個方面的原因造成。

3.3.1約束類型產生的誤差

該誤差產生的原因是SolidWorks軟件提供的是全自由度約束，與零件的實際工作情況有些差異。計算的結果容易出現應力集中，造成零部件應力集中部位應力值比實際值要大。

3.3.2建立力學模型產生的誤差

該誤差產生的主要原因是在對各種工況進行力學分析時與實際情況不一致。該誤差的產生往往與計算任務要求、計算手段的局限等因素有關。本次計算主要是針列備胎架的結構進行分析，偏重于靜態計算，雖然也進行了緊急制動等動態工況的計算（施加慣性力），但這和完全的動態分析在理論方法和手段上是不完全相同的。盡管如此，我們還是司以根據靜態計算的結果估算動態的情況，本文采用了汽車設計中常用的動載系數法實現動態估算。

4 二維程圖

使用SolidWorksI程圖模塊，可以將設討好的零件直接生成二維工程圖，并可以轉化成autocad圖紙，工程圖是全相關的，修改圖紙時，三維模型、各個視圖、裝配體都會自動更新。
