移動無線圖像傳輸監控系統以科技強警為宗旨，須具有較高的可靠性和實用性：

　　* 系統可在多種復雜氣候條件下滿足消防業務的需求；

　　* 無線圖像必須實現在阻擋環境下的傳輸；

　　* 必須提供高質量圖像傳輸。圖像發射端、接收端必須機動靈活，移動中也能可靠傳輸，可以采用全向收發天線，安裝便捷；

　　* 系統簡單、可靠，應用靈活。

　　* 在復雜電磁環境中，具備優異的抗干擾性能。

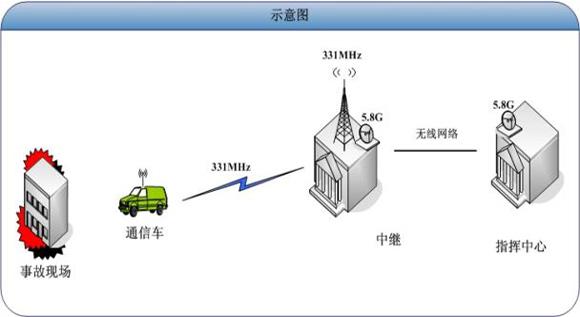

　　系統示意圖

　　指揮車通過大功率無線移動發射設備將圖像信號發射到中繼點，中繼點作為系統的信號轉發站，中繼點通過無線移動接收設備將指揮車上的視音頻信號接收后，再通過音視頻電纜送到視頻編碼器轉化成網絡數字信號，然后信號再通過網絡雙絞線送入到無線網橋，中繼點的無線網橋?qū)⑷啃盘?hào)發射到指揮中心，到達指揮中心的MPEG2數字信號即可以轉換成模擬信號在大屏幕顯示輸出，也可以通過網絡直接在網絡中進行傳輸，用戶經過授權后可通過控制軟件在網絡上任何一臺電腦上進行顯示。指揮中心還可通過網絡等有線或無線方式將視音頻傳輸?shù)街ш?duì)相關領導及市政府相關單位。
