試驗設備和檢測方法

試驗采用的噴射系統是轎車高壓共軌燃油噴射系統，噴油器是一個單孔噴油器，由該噴油器噴射出來的是純Dodekan溶液。本試驗是在近似內燃機實際工作的條件下、在配備了各種光電檢測設備的壓力室中進行的。Dodekan是一種碳?xì)浠瘜W(xué)溶液，適合于在PUREX化學反應中提煉U和Pu時用作TBP的稀釋劑，其化學分子式為C12H26，熔點為-9.6℃，沸點為216.3℃，密度為0.7493g/cm3。

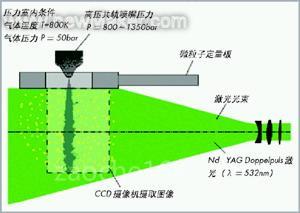

壓力室內條件：

氣體溫度 T=800K

氣體壓力 P＝50bar

高壓共軌噴嘴壓力 P＝800～1350bar

微粒子定量板

激光光束

Nd：YAG Doppelpuls激光（λ＝532nm）

CCD攝像機攝取圖像

圖1 PIV燃油噴射激光粒子測速試驗原理圖

試驗結論

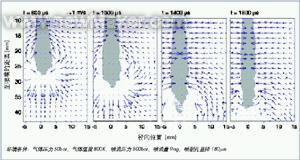

圖2所示的4張照片顯示了不同速度時刻燃油射束吸入空氣的情景（拍攝時間以共軌噴射系統噴射開始時刻為準）。通過圖片可以清楚地看出：在一開始時，空氣被燃油噴射射束的尖峰向兩側排擠開來，然后形成一個復回流區；在1400μs時，照片中清楚地顯示出燃油射束最大的噴射深度；在距燃油噴射尖峰幾毫米處，空氣被垂直地吸入燃油射束中，燃油射束的直徑在距噴嘴大約25mm的位置處仍有所增加。

圖2 空氣環繞的燃油射束，環境條件：氣體壓力＝50bar、氣體溫度＝800K、噴油壓力＝800bar、噴油量＝9mg、噴射孔直徑＝180μm

燃油射束含氣量的計算

在這些散射光激光照片中，可以根據明暗度不同的燃油射束輪廓確定含有很高霧化燃油微粒與周圍環境氣體的邊界，霧化燃油微粒與空氣的邊界可以用多項式來加以描述。假設燃油射束具有對稱的旋轉軸線，則有可能利用分界表面函數的常數系數和燃油射束系數來計算燃油射束的含氣量。

圖4所示為不同時刻燃油射束空氣含量與噴油器噴嘴間距之間的關系。直到燃油射束尖峰達到復回流狀態時，隨著時間的增加燃油射束吸入的空氣量也在不斷增加。當燃油射束達到準穩態時，燃油射束的含氣量達到最大飽和狀態，如圖4左側圖中t>1000μs時所示；當燃油噴射壓力提高后，從圖4右側的圖中可以看出，燃油射束的吸氣能力和燃油射束尖峰距噴油孔的距離也大大增加，它同樣表示了不同時刻燃油射束最大的含氣量。

圖4 不同時刻燃油射束的含氣量，噴射壓力分別為800bar（左圖）和1350bar（右圖）

在激光粒子射束檢測區內，當燃油霧化過程沒有結束之前一直可以求得燃油射束的空氣含量。在相同噴油量的前提條件下，各種噴油壓力的燃油射束吸入的空氣量幾乎相同。由于霧化作用的時間較短，使得高壓燃油射束的空氣吸入受到影響，作為補充措施，可通過增加噴油量和增加進氣量的方法來達到中等的空氣含量數值，本試驗條件中化學燃燒所需的空氣量約占1/4左右。
