樓宇自動化系統（BAS）是一個對建筑物或建筑群內所有的設備及裝置的工作狀態進行監視、控制和統一管理的自動化系統。它的主要任務是為用戶提供安全、高效、經濟和舒適的工作和生活環境，保證整個系統經濟運行，并提供智能化管理。它的內容相當廣泛，一般包括空調系統、冷水機組、供熱系統、給水排水系統、供配電系統、自發電機組、電梯、照明等的控制和管理。

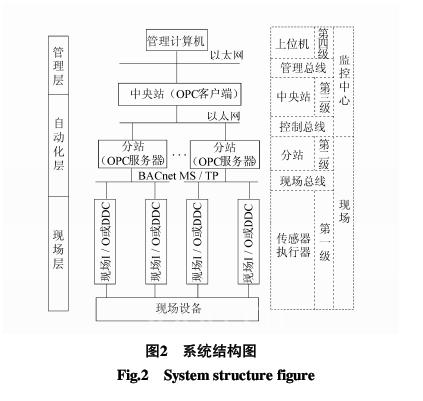

    在甘肅省博物館展覽大樓主體樓中，共有三層展廳，四層和五層為辦公室。樓宇自動化系統包括：各展廳、陳列室、報告廳全空氣中央空調系統，四、五層新風盤管系統，以及熱交換系統、給排水系統及電梯、照明系統。在此系統中共設置584個檢測、控制點（其中AI/128點，DI/236點，AO/57點，DO/163點）選用加拿大DELTA控制公司的樓控產品，采用BACnet網絡協議，對博物館樓宇自動化個子系統的運行狀態進行監視和控制，采集并記錄相關參數，由于該系統的設備多樣，因此提出了基于OPC技術的三層四級的網絡結構，如圖2所示。

該結構具有如下優點：

   （1）管理層：采用以太網及TCP/IP協議進行通信，容易連接其他遵循該網絡協議的管理計算機，實現管理層上的集成，并可以在管理層中加入WEB服務器實現在Internet上的遠程登陸。

   （2）自動化層：該層在集散系統（DCS）中有20多年經驗，各種控制功能、應用軟件比較完善，易于處理各DDC分站之間的控制協調，對于處理多變量、非線性、時變性和不確定性系統等較高難度控制，有豐富的經驗和成熟軟件。

   （3）現場層：在現場層中，由于I/O分散、控制功能簡單，在該層上連接各種I/O模塊或簡單的現場DDC控制器，可采用BACnet的MS/TP網絡，既能充分發揮令牌傳遞總線通信準確、可靠、快速、性?xún)r(jià)比高的優點，又避免復雜控制算法實現困難等問題。

   （4）OPC客戶端和服務器：自動化層的分站級和中央站級中使用OPC技術。中央站監控系統作為OPC客戶端負責顯示現場設備的運行時數據，并進行遙控操作，它與OPC服務器建立連接，由OPC服務器與現場設備進行通訊，從而實現整個系統的數據通訊。

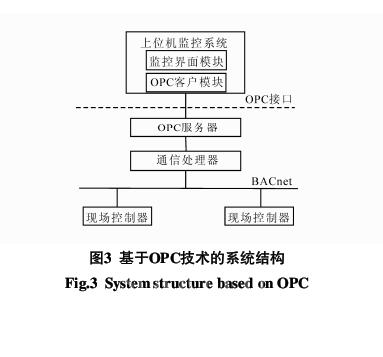

        中央站監控系統包括監控界面程序模塊和通訊程序模塊，通訊程序模塊就是一個OPC客戶程序。OPC客戶程序作為監控系統的數據通訊模塊，負責監控界面程序與現場控制設備之間的通訊，系統結構如圖3所示
