0 引言
目前，我國船舶電力系統自動化多采用分立元件單元化控制裝置，遙測精度、可靠性、性能穩定性都不理想。而國內陸上電力系統能量管理系統已發展成熟。故根據船舶電力系統的特點， 采用SCADA（數據采集與控制系統）系統作為船舶電網調度自動化系統，實現對船舶電網的能量管理。
1 船舶電站SCADA 系統組成
該系統分為主站與分站。分站采集電力系統的遙測量、遙信量、數字量和計數值，經處理后向主站發送，并對電網監視。分站接收并執行主站命令，形成對電網控制。該系統由遠動終端（RTU）構成，RTU 以計算機為核心具有多輸入/多輸出系統，系統硬件在軟件的引導下完成規定功能。
主站由前置機、數據庫系統、調度工作站組成。
前置機的作用為數據采集與處理，是電網運行時信息進入主站的關口。該機為雙機配置，主機經授權可作為前置機，該機接受RTU 發送的報文，按對應的碼字結構，提取遙測和遙信數據，遙測數據完成乘系數運算；將遙信數據統一規定：“0”為“開關分”、“1”為“開關合”。狀態量處理是對遙信狀態信息的處理，系統將該信息送到實時數據庫，保證數據庫中遙信狀態實時性。前置機運行以SCADA 系統正常工作為前提，前置機工作站應具有接收調度工作站送來的遙控和遙調命令，按規約組裝出遙控信息字和遙調信息字并向分站發送。
數據庫系統由應用程序、數據庫管理（DBMS）和數據庫組成[2]，為滿足SCADA 系統實時性要求，需運行實時數據庫管理系統，該系統同通用數據庫管理系統相結合，從分站采集的模擬量、數字量、脈沖量等數據，存入實時數據庫，并在每次系統掃描周期后刷新，清除數據庫中超時間的數據。
調度工作站是調度員直接操作的界面，承擔對電網實時監控和操作功能，顯示SCADA 服務器的實時數據，即電力系統和重要負荷的運行狀態，及各主要開關和重要電氣設備實時狀態，實現遙控操作。調度員在主接線圖上用鼠標選擇遙控對象，經內部校核確認開關允許操作，遙控命令經前置機工作站向分站發送，若分站對其校驗無誤，將其送回SCADA 系統，在該命令返回并校驗正確后，調度員再發出遙控執行命令，若其誤校驗返回，則由系統的超時撤銷功能將其撤銷。
2 應用實例

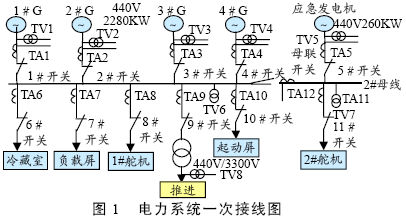

以模擬某貨輪電力系統為例，系統為三相交流440V、60HZ，有4 臺2280KW 和1 臺260KW 應急發電機組，電力負荷有推進電機（2200KW）、舵機、錨機、空壓機及潤滑油泵等，如圖1。
2.1 遙測點設置
為監控電力系統的運行，需在發電機、變壓器、出線、母聯斷路器等回路中安裝電流互感器（TA），發電機、母線、變壓器等處設置電壓互感器（TV）。
其電壓、電流、功率等電量屬交流強電信號，大小由有效值或平均值表示。數據采集模塊采用交流采樣直接對電流、電壓采樣，免去變送器[3]，交流系統電壓電流使用傅立葉算法計算，原理如下：
使用該方法可求電壓的有效值。
采用三相交流電，可用兩表法進行三相有功和無功的測量。測量TA 和TV，采用不完全星形接線測量IA、IC 和UAB、UCB。求得三相有功和無功：
上述計算由數據采集裝置完成，得到系統運行的電壓、電流、有功、無功等運行參數，為值班員掌握系統運行狀態提供重要保障。
2.2 SCADA 系統的實現模式
分站系統包括DF1710 面向?qū)ο蠓植际诫娬咀詣?dòng)化系統與DF1725 測控裝置。DF1710 采用分布式設計，所有DF1725 測控裝置間通過串行現場工業總線連接， 系統互連通信包括異步串行通信（RS232/RS485/RS422）、FDKbus（自定義高速現場控制總線）、CANbus（現場控制局域網絡）、以太網等。采用FDK 和CAN 現場總線技術，通過分流備用的通信機制，可實現網絡故障的自動切換和自動愈合，提高系統通信的可靠性和實時性。
系統采用分層分布式設計，主站系統通過以太網通信，分站各設備間通過現場總線網或子以太網連接，通訊介質支持屏蔽雙絞線和光纖。分站測控單元支持按對象間隔和功能方式或混合設計，以提高系統配置靈活性和可靠性。采用多種抗電磁干擾措施和多層電路板設計，全金屬屏蔽外殼，所有測控模塊均通過IEC61000-4Ⅳ級電磁兼容多項標準測試，各測控模塊均安裝開關柜等強電磁干擾。
主站選用DF8002 系統，分支持平臺和應用軟件。支持平臺含數據庫、圖形和網絡管理；應用軟件含SCADA、數據采集、報表、調度員界面等。
前置機工作站運行數據處理、前置界面顯示及傳送數據等程序。系統運行SCADA 處理程序。調度員工作站運行圖形界面程序以監視實時數據。歷史數據服務器選用2 臺HP ML530，內裝雙網卡，運行數據庫管理系統Sybase 2.0。網絡由雙100M 以太網為通信干線，配備雙層網絡硬件設備，實行網絡級備用，前置機工作站、SCADA 服務器、調度員工作站選用DELL DHM/P4 3.0GHz，內裝雙網卡。
3 結論
該系統使用后，值班員能準確掌握船舶運行、設備安全狀態，保證供配電系統安全、可靠、穩定的運行。該系統需改進如下：① DF8002 系統面向電力系統開發，為防止誤操作，在遙控命令下達后，必須進行返校，無誤后方可發出執行命令。在正常運行時，返校所延遲時間在允許范圍內，如發生事為迅速切斷線路，應省去搖控返校步驟，避免事故擴大；② 該系統遠動采用CDT 規約，面向300～9600bps 低速通道設計，在高速以太網上運行并不合適。而基于遠動任務配套標準IEC60870-5-101和IEC60870-5-104，能傳輸遙控、遙測、遙信、遙調、保護事件等信息，傳輸介質采用雙膠線、電力線載波或光纖，F(xiàn)T1.2 格式，數據容量是CDT 協議的數倍，能滿足電力系統監控實時性要求。
