一、系統功能

　　可以自動搜索并定位視野中的金屬殼。
　　能夠自動測量金屬殼高度尺寸并判斷是否合格。
　　能夠進行在線檢測，速度達60個/分鐘。
　　系統穩定、高效，成本低。

二、應用現狀

　　根據產品（金屬殼）測量要求，需要對高度尺寸進行測量并判定，屬于一維尺寸檢測范疇。傳統的尺寸測量主要依靠員工＋卡尺，且必須離線后單個測量，不僅測量精度易受人為因素影響，而且測量速度不高，每分鐘只能檢測4個，工作效率很低。由機器視覺構成的自動高速在線檢測系統，只要選擇合適的硬件，可以對產品進行高速尺寸測量及判定，甚至可以同時測量多個產品，進一步提高了檢測效率，而且不會產生人為因素造成的偏差，保證了產品的質量。

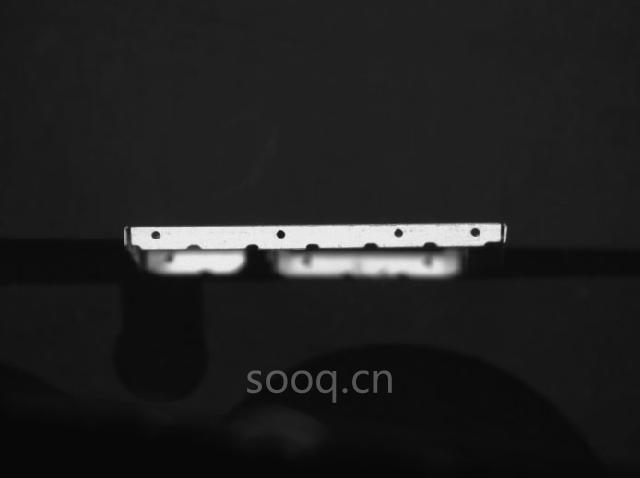

圖1-1

三、檢測方案

　　針對金屬殼樣品進行了多次拍攝及測量實驗，因金屬殼邊數為4條以上，且邊距相差較大，如圖1-1所示，單個鏡頭的景深不夠，如直接對近邊和遠邊拍攝，遠邊的圖像會變得不清晰甚至呈現模糊狀態，這將直接影響測量的精度。所以對每邊進行單獨測量，此方案需要至少4個相機對其進行測量。該系統檢測每個工件的時間只要0.2秒（由系統的軟硬件決定），但把該系統安裝到機器上以后，由于每個工件需要由伺服馬達驅動的送料機構傳送并精確定位在指定的檢測工位上，這個送料過程要花大約0.8秒的時間，所以整體檢測時間為1秒，即每分鐘檢測 60個。

四、系統配置

　　4.1 工業相機的確定

　　根據要求，金屬殼的外觀尺寸中最大的邊長為36mm，測量公差精度要求為小于+/-0.1mm，則相機拍攝的視野大小至少為40×30mm，再由圖像處理表示法則結合軟件亞像素算法，可知相機像素至少為40mm/0..05mm=800Pixels，因此選擇最接近此像素數的1280×1024 工業相機(即130萬象素)，具體型號參見 2.4節配置材料表。

　　4.2 工業鏡頭的確定

　　根據所選相機的COMS感光尺寸大小(1/2＂)、拍攝的視野大小(40*30mm)及鏡頭的工作距離，選擇定焦鏡頭，可以滿足拍攝要求。另外由于需要進行尺寸測量，因此選擇畸變較小的日本Computal工業鏡頭，具體型號參見 2.4節配置材料表。

　　4.3 LED光源的確定

　　選用國產優質的條形光源組合，具體型號參見 2.4節配置材料表。

　　4.4 圖像處理軟件

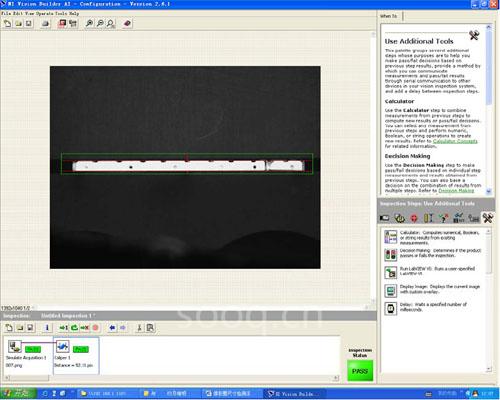

　　本系統所用檢測軟件是以美國專用機器視覺軟件開發平臺經本公司二次開發而成，作為金屬殼尺寸檢測系統的軟件，其集成的機器視覺算法可以適用于一維及二維尺寸測量，且測量結果所見即所得。如圖2-1。

圖2-1
五、配置材料表

序號 產品型號 產品描述 數量
1 工業數字相機 COMS 130萬像素，，USB接口 4
2 工業鏡頭 日本Computal工業鏡頭 焦距4.5-12.5mm 4
3 光源及控制器 白色條形光，亮度0-255級可調 4

（轉載）
