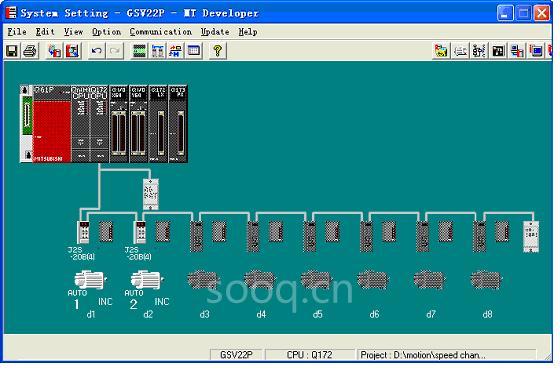

1．以Q02H和Q172CPUN為基礎構建多CPU系統：（可按各自系統需要進行設置）

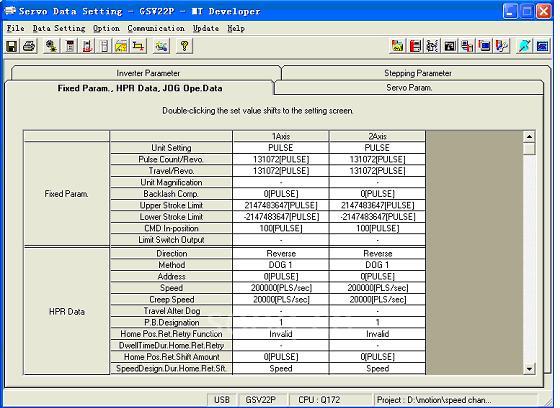

2．參數設置如下：（可按各自系統需要進行設置）
3．SFC例程如下：（按各自系統需要進行編輯）

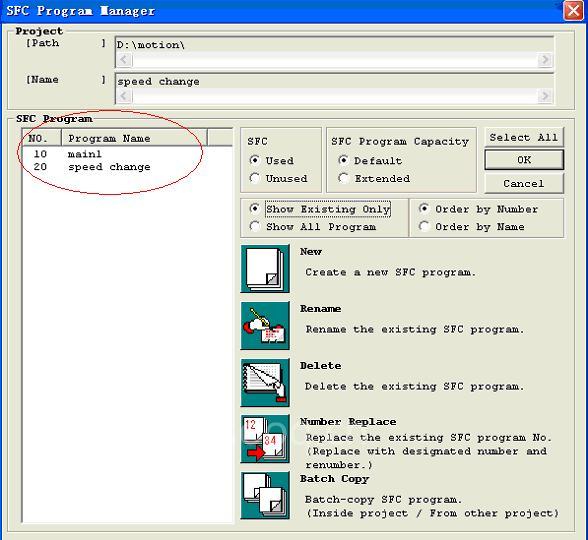

共有兩個SFC程序，main1為定位主程序，speed change為改變速度的程序

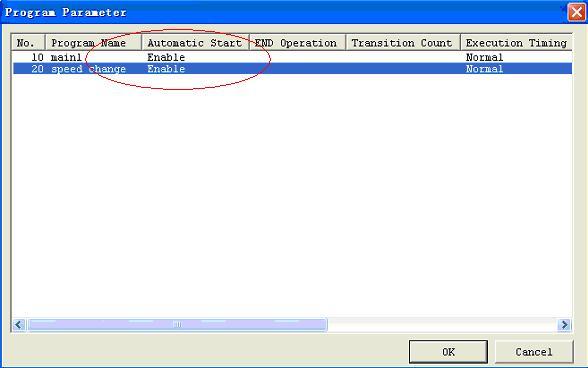

假定兩個程序都被設為自動啟動（可根據各自系統需要進行設置）

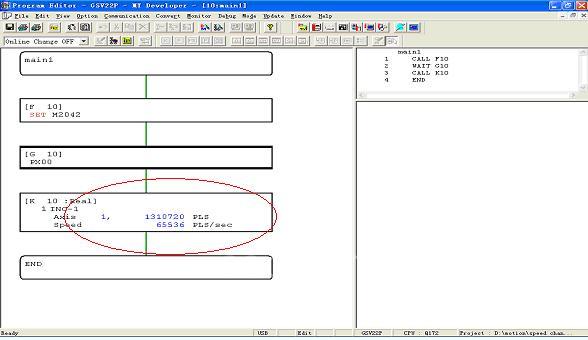

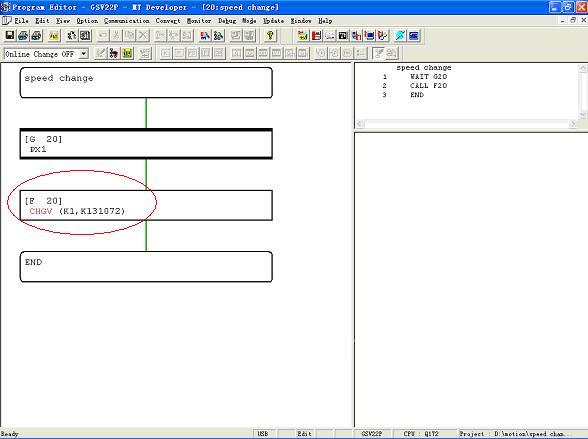

則上電運行后兩個程序都被激活，如果此時將X0置為ON這可以啟動main1的定位運動，在定位的過程中如果再將X1置為ON，則可將正在進行的定位運動的速度由65536PLS/sec改變成131072PLS/sec，速度提高一倍（新速度值也可以間接指定）。
如果有必要，還可以根據需要進行共享參數設置，比如系統中有觸摸屏?xí)r，就可以在觸摸屏上設定指定軸的速度，通過共享參數刷新到運動控制器中去，再通過在運動控制器的CHGV中使用被刷新的新速度值存儲軟元件就可以改變指定軸的轉速了，如果系統中有AD模塊，也可以用外部模擬量來控制指定軸的轉速。
