 絲桶往復裝置用來盛放由卷繞機牽伸下來的絲束，并通過縱向電機與橫向電機的運動將絲束在桶里鋪成V型，以便于后紡的牽伸，滿足工藝的要求。

    絲桶往復控制系統由縱、橫向運動部件、進出桶輸送部件、臺車等組成。采用伺服電機驅動，絲桶作縱向、橫向往復運動。進出桶輥道由電動驅動，可實現輥道速度與臺車進出桶速度同步。采用計算機控制，實現精確定長。

歐姆龍整體解決方案及其優勢：

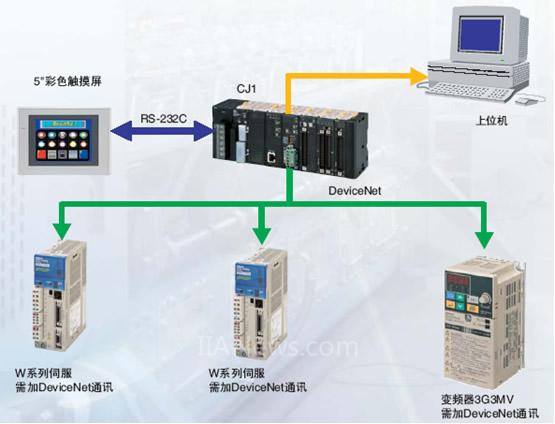

    在絲桶往復控制系統上，我們選取了歐姆龍的中型PLC CJ1系列，采用DeviceNet現場總線作為控制系統。縱向、橫向運動部件由歐姆龍的OMNUC W 系列AC伺服電機控制；變頻器3G3MV控制出桶電機。系統還配有NS的觸摸屏作為現場人機對話界面，并可根據用戶需要通過以太網連接上位機。

    PLC：CJ1
    高速處理，LD指令執行速度僅需100ns
    超小型設計，高度僅相當于一張名片寬度
    無需底板，以更高的效率組合各種單元
    3種網絡（DeviceNet、Controller Link、Ethernet）的無縫鏈接，信息保持全過程可視
    CPU本體內置高速計數、脈沖輸出、中斷輸入功能（由CJ1M-CPU22/CPU23提供）
    使用大容量CF卡作存儲卡，簡化維護過程
    提供PLC串鏈功能，最多可連接9臺CJ1M

    HMI：NS
    內置以太網接口，同時支持Controller Link 網絡
    利用標簽切換功能，可在同一畫面中進行多達16種語言的切換
    僅需從設備庫中拖放智能控件，就可直接訪問各種設備
    可以在個人電腦上進行屏幕仿真
    圖象文件（bmp、jpg）以32000色高分辨率顯示
    通過擴展視頻卡顯示視頻畫面，可調節顯示窗口
    通過宏可以自由地增加新的功能
    可通過PT屏幕監控CS1/CJ1系列的梯形圖狀態
    通過USB口屏幕畫面可以硬拷貝輸出至打印機

    Inverter：3G3MV
    矢量控制
    支持RS-422/485通訊（MODBUS協議）
    支持CompoBus/D（DeviceNet）現場總線
    易操作（操作面板上提供頻率給定旋鈕）
    提供PID調節和節能控制
    多段速調節（最大16種速度）

    Servo：OMNUC W 系列AC伺服電機/驅動器
    W系列提供了400Hz的高頻響應和5000rpm的最高轉速
    所有驅動器參數設置和監控均可通過面板操作來完成
    電機符合IP67（防水）規范
    提供12種不同的控制模式，適應不同場合
    對于參數設置可設定密碼
    符合 EC/UL 規格

（轉載）
