工藝需求

1.分切機是一種將寬幅紙張或薄膜分切成多條窄幅材料的機械設備，常用于紙機及印刷包裝機械。
2.傳動部分主要由寬幅放卷、分切牽引、窄幅收卷三部分組成，要求全部加工過程中，紙張或薄膜處于恒張力狀態。

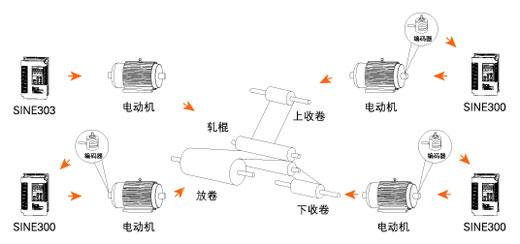

分切控制原理圖

系統配置

1.放卷部分：SINE303系列開環矢量控制變頻器一臺，工作在轉矩輸出狀態，轉矩設定方向和開卷方向相反，根據材料厚度、加工線速度、最大卷徑，實時計算當前卷徑，調整電機輸出轉矩，保證放卷過程張力恒定。變頻器自動穩壓功能設定有效。內置制動單元，根據電機功率選配制動電阻。
2.分切牽引部分：SINE303系列開環矢量變頻器一臺，工作在速度輸出狀態，分切加工速度一般由電位器來調節，其頻率輸出端口作為實際加工線速度信號，連接到放卷和收卷變頻器。
3.收卷部分：SINE303系列開環矢量控制變頻器兩臺，均工作在轉矩輸出狀態，轉矩設定方向和收卷方向相同，根據材料厚度、加工線速度、最小卷徑，實時計算當前卷徑，調整電機輸出轉矩，保證收卷過程張力恒定。

系統優點

1.系統全部工作于開環狀態，結構簡單，操作、調試容易，成本低，可靠性高，免維護。
303系列開環矢量變頻器轉矩工作模式，還提供轉動慣量補償、靜摩擦補償功能，提高系統響應速度，使得高速分切的控制成為了現實，可以達到更好的恒張力收放卷控制效果，克服磁粉張力控制固有的弱點，大大提高了設備的可靠性。
3.適時張力錐度設定，保證收卷質量，避免內緊外松或外緊內松的情況發生。
