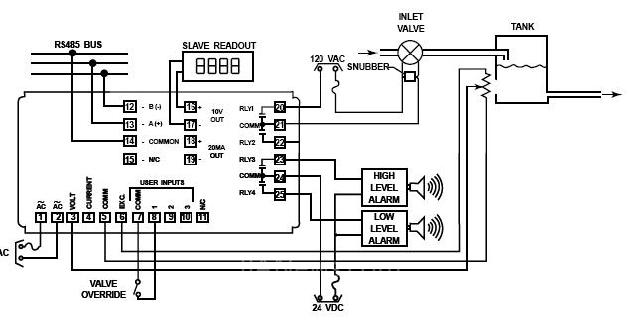

PAXD用于調整箱體液位；帶有高和低箱體液位報警輸出。RS485通訊用于從遠程點來監視箱體液位。
    PAXD的模擬量輸出用于驅動一個伺服顯示用于指示箱體每邊液位的高度。
    箱體液位變送器為一個滑線電位計。PAXD的2V參考電壓輸出用于激勵滑線電位計，選擇PAXD的2V輸入范圍。PAXD可標定用于指示箱體容積或箱體液位。16點標定特點用于校正容積度數，用于內型曲線為非線性液位變化的箱體。
    設定點1用于控制進水閥來調整液位，設定點編程為絕對低有效（平衡滯后）。平衡滯后操作使液位平均值大約在設定點附近，滯后量控制閥門的循環周期。
    設定點3和4分別用以絕對高和低報警。用于這些報警的延時時間來防止在短時低于或高于箱體液位時的報警。
    RST功能鍵編程用作僅在報警輸出(SP3和SP4)復位。F1功能鍵用于復位最大／最小液位存儲值。用戶輸入用于超馳控制輸出(SP1)來關斷進水筏

所需設備:
PAXD0000-萬用DC輸入表
PAXCDC10-PAX RS485插卡
PAXCDS20-PAX四路繼電器插卡
PAXCDL10-PAX模擬量輸出插卡
