煙草是一個較為特殊的行業。由于我國實行的是煙草專賣制度，因此，我國的煙草專賣局（公司）具有政企合一的性質。卷煙作為國家專賣商品，統一組織生產和調配是煙草行業的特性，煙草行業內工業企業的生產和商業企業的銷售都要受到計劃和市場的雙重影響，而計劃和市場同時也在相互起著作用。但卷煙和其他商品一樣，也需要根據市場的需求調控生產；通過品牌和企業形象的確立，吸引廣大消費者；通過完善的分銷網絡和物流配送控制市場和客戶。因此，煙草行業也迫切需要通過先進的信息技術對傳統的運營模式、業務流程進行改造和整合，提高企業的整體實力和競爭能力。以下即是TSC在某煙草企業自動化通信網絡系統中的一個解決方案，其具體的網絡說明如下。
一、方案說明
    本方案共有5個站點（4個處理段和1個系統中心），設備終端以交換式工業以太網為主，主干鏈路通訊以TSC Carat55系列交換機構成卓越“Supreme-Ring”的環網拓撲方式。主干鏈路的通訊介質采用多模光纖，傳輸距離控制在2公里以內。
    系統分站：加香子系統、混絲處理段、葉片處理段、切絲處理段的四個分站系統各掛裝主干結點TSC Carat55系列交換機，星型下聯現場級網絡設備——TSC Carat20系列工業以太網交換機 ，通過設備層網絡交換機與系統終端進行通訊。
    控制中心的交換機與分站系統的交換機通過網絡VLAN的劃分使得中心與各分站處于不同的虛擬局域網內，限制子網廣播風暴增強網絡安全性并同時節省帶寬，提高網絡時效性。

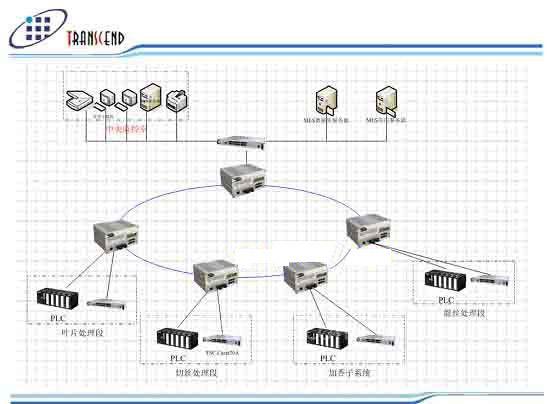

二、網絡拓撲結構如下

三、設備選型

    本方案采用卓越信通TSC的環網產品TSC Carat 5508FC2構建冗余環網。TSC Carat55系列工業以太網交換機是專為工業類客戶設計的支持冗余環網拓撲結構的通信設備，充分考慮到工業控制對通訊系統可靠性的要求，采用TSC獨有的“Supreme-Ring”環網協議，其鏈路故障恢復時間達到了300ms以內，完全采用封閉金屬褶皺散熱結構，適用于高溫、灰塵、強電磁等惡劣環境。特殊型號機型更能勝任水下運行。該機型環網設置已經高度智能化，無須現場PC設置，智能確認開關的使用既使得網絡工程師的現場操作簡單，又確保通訊系統安全可靠。工廠、電站、軍方等不同客戶可根據各自需要選擇該系列產品。

    TSC Carat55工業以太網交換機具有6個10/100M雙絞線端口（RJ45）用于連接終端設備或網段，2個主干端口（光纖）用于構成主干“Supreme-Ring”連接，可為工業現場控制設備提供可冗余的連接，任何一段主干通訊通道的故障都將在300ms內被察覺出來，并將啟動冗余鏈路傳送數據，讓您的自動化系統保持正常工作。TSC Carat55工業以太網交換機采用存儲轉發交換方式，最大學習8000個地址，其每個端口均可連接多個獨立的物理網段。完全兼容IEEE802.3標準，減少了與其他支持以太網設備與 TSC Carat55相連接時候出現的兼容性問題。

    工業化設計的可冗余雙DC電源（18V～36V）輸入，有效保障與減少故障還原時間。電源故障時，提供繼電器報警輸出，便于技術人員對故障做出快速反應。TSC Carat55工業以太網交換機高強度金屬褶皺結構外殼，能夠屏蔽電磁干擾，并且抗振動耐沖擊，同時又是散熱器，避免了因使用風扇引起的灰塵，減少了因風扇停轉而引起的故障點。IP30級別防護等級，－10℃～+70℃寬工作溫度，確保了產品在嚴苛的工業現場工作良好。

    TSC Carat50系列工業以太網交換機可以導軌式、壁掛式、任意平面安裝。通過前面板按鍵簡單設置即可構建堅固可靠的“Supreme-Ring”環形網絡。

四、方案優勢

    工業環網是現在主要應用于工業網絡環境的一種網絡拓撲結構。它的主要功能是為網絡提供極高的安全性和可靠性，當網絡發生故障時，環網特有的冗余算法可以保證網絡的毫秒級自愈。

    此外，TSC工業以太網絡產品在設計過程中基于堅固和可靠的原則以保證產品最長的使用壽命和最小的使用成本，實時性貫穿其中以實現對關鍵性業務的快速反應，同時，TSC工業以太網產品滿足下列應用之需要：

● 更高的操作溫度
● 更強的抗震動能力
● 更大的濕度適應范圍
● 堅固的外殼
● 卓越的散熱性

（轉載）
