高壓可控并聯電抗器保護解決方案

ainet.cn 2009年08月28日

1. 系統需求概述

　　高壓可控并聯電抗器通過調節其控制繞組的勵磁電流改變電抗器繞組鐵芯磁通密度，從而達到改變電抗器容量的目的，能夠靈活的適應系統運行方式的變化。針對可控電抗器的特點，需要為其配置比例差動保護、控制繞組差動保護、匝間保護及過流等后備保護。

2. 推薦技術方案

　　針對500kV及以上可控電抗器的保護功能需求，推薦如圖2-1所示的技術方案：

　　使用兩套RCS-917C，實現可控電抗器的主后備保護雙重化；

　　配置一套RCS-974FG，實現可控電抗器的非電量保護。

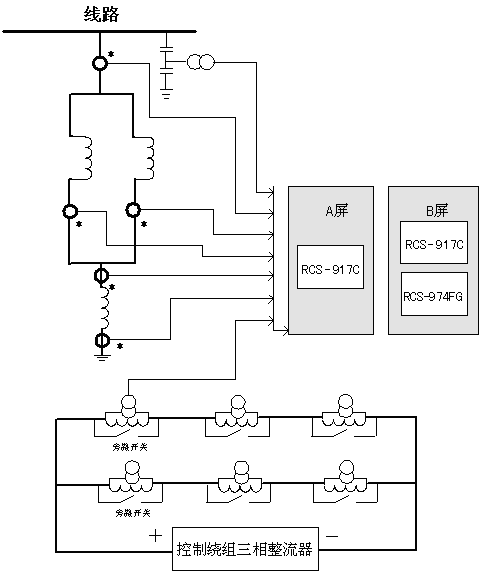

　　圖2-1 高壓可控電抗器保護技術方案

3. 方案技術特點

　　[1] 保護雙重化配置，交流采樣回路、直流電源回路兩套保護相互獨立，任意一套保護或回路損壞不影響另一套保護及其相關回路，方案可靠性高。

　　[2] 保護裝置主后一體化，簡化了二次回路，方案簡單可靠。

　　[3] RCS-917C可控電抗器保護裝置針對可控電抗器的特殊結構和繞組電流諧波分量大的特征設置了電流差動匝間保護、控制繞組電壓差動保護等判據，保證了可控電抗器保護的可靠性和選擇性；采用了可控電抗器額定電流追蹤算法，保證了較高的靈敏度；能根據電抗器額定容量整定值的不同，自動切換保護定值，避免了定值整定的繁瑣。

4. 組屏方案

　　高壓并聯電抗器一般配置雙重化的主保護、后備保護一體并聯電抗器電氣量保護和一套非電量保護。

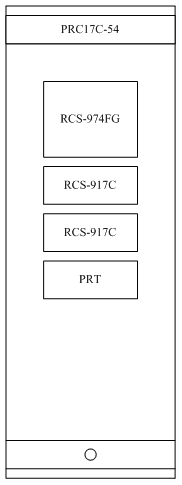

　　南瑞繼保公司自主研發并生產的RCS-917系列數字式超高壓并聯電抗器成套保護裝置可用作220kV及以上電壓等級各種主接線的并聯電抗器保護。RCS-917系列變壓器保護具備多種型號, 用于不同的電壓等級、并聯電抗器類型、接線方式。具體型號選擇詳見裝置簡介?，F(xiàn)以RCS-917C為例，具體推薦組屏方案如下：

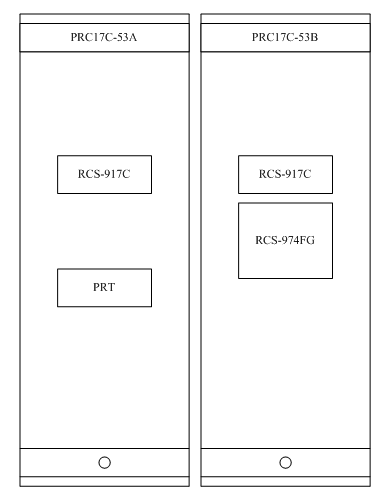

　　4.1 并聯電抗器保護兩面屏配置方案

　　電抗器保護柜一： PRC17C-53A

　　內含：RCS-917C 電抗器成套保護裝置

　　　PRT 打印機

　　電抗器保護柜二： PRC17C-53B

　　內含：RCS-917C 電抗器成套保護裝置
　　　　　RCS-974FG 非電量成套保護裝置
