***概述***

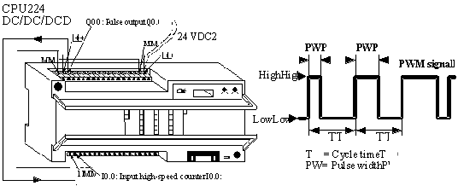

---- 在S7-200系列中，CPU-214的輸出端Q0.0和Q0.1能夠輸出方波信號，而且方波信號的周期和脈寬均能獨立調節，其中脈寬指的是在一個周期內，輸出信號處于高電平的時間長度

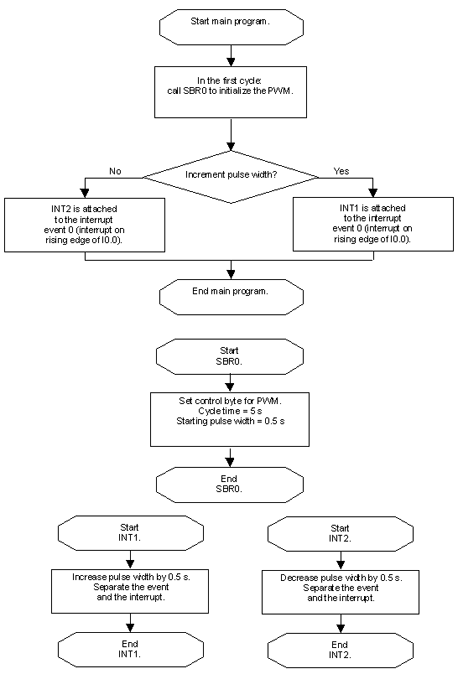

----下面這個例子說明了脈寬調制（PWM）是如何工作的。輸出端Q0.0輸出方波信號，其脈寬每周期遞增0.5秒，周期固定為5秒，并且脈寬的初始值為0.5秒，當脈寬達到設定的最大值4.5秒時，脈寬改為每周期遞減0.5秒，直到脈寬為0為止，以上過程周而復始

具體程序(有詳細中文注釋)可以下載直接調試:

（轉載）
