1 我國無功補償技術現狀的分析

　　1.1無功補償技術的現狀

　　(1)以純電容器補償形式為主

　　由于電容器是非常脆弱的部件，而現在電網中有大量的諧濾存在，在采用純電容器形式對系統進行無功功率補償時，諧波電流經常被放大，造成用電設備、補償電容器、投切開關及相關元件的損壞;

　　(2)以接觸器作為投切開關的方式為主

　　采用接觸器作為投切電容器的開關時，響應速度較慢，在用電設備無功變化較快且有沖擊性負載的系統中，不能實施有效地跟蹤補償;電容器投入時，會產生較大的涌流;電容器切除時，會產生較高的過電壓;電容器再次投入之前需要充分的放電;

　　(3)以等容循環投切的控制策略為主

　　采用等容循環投切的控制策略時，分組較粗、補償精度較差;用電系統長期處于欠補償狀態，平均功率因數低;

　　(4)一般采用普通型控制器

　　普通型控制器的抗干擾能力差，經常出現誤動作或死機現象，不適合(或不能夠)在有諧波的系統中工作;控制器的功能比較簡單，不能滿足先進(需要多種保護功能)的補償系統的控制要求;

　　(5)以三相共補的補償形式為主

　　在三相不平衡的負載系統中，不能實施有效地分相補償;

　　(6)保護措施不完善或沒有，在補償設備出現異常時，不能實施有效的保護;

　　(7)柜體結構

　　成套裝置的制作一般采用分離元、器件，柜體內部結構復雜，組裝工藝難度大;

　　(8)元器件整體質量水平不高

　　由于元器件分別在不同的生產廠家購買，而元器件質量水平參差不齊，各種元器件之間的參數配合(匹配)不準確或不合理，造成補償設備運行不可靠，故障率高。

　　1.2現有補償技術及裝置帶來的不良現象：

　　(1)質量、性能很差的產品長期主導我國無功補償設備的市場

　　由于低質量的產品的大量生產并被安裝、使用，對公用電網造成了嚴重的“污染”，已經影響到整個電網的電能質量及安全運行，同時，也制約了電力系統的發展;

　　(2)對補償系統要求較高的場所的設備，長期被國外“品牌”的產品所占領;

　　(3)維修工作量大、費用高

　　據有關部門的調查、統計資料得知，我國在用的傳統無功補償裝置，真正能夠正常運行并起到作用的還不足30%，也就是說，大部分的補償設備不能正常工作或不能滿足其設計要求，這不但浪費了大量的人力和物力，而且沒有起到節能的作用，造成了社會資源極大的浪費，最終用戶也產生了額外的費用支出;

　　1.3原因分析

　　(1)隨著我國現代工業進程的飛速發展，電網結構發生了巨大的變化，鑒于大量的非線性負載(整流器、變頻器、開關電源等電力電子設備)的廣泛應用，使得電網中的諧波大量存在，諧波對電能質量的影響越來越嚴重;

　　(2)舊的傳統觀念的影響

　　由于各方面對“電能質量”概念的理解、認識不到位，對電網被“污染”后所可能造成的后果及影響重視不足，而且僅考慮眼前或局部的利益;

　　(3)標準水平低且執行不力 信息來自:輸配電設備網

　　目前我國與“電能質量”相關的國家及行業標準、法規嚴重滯后，現行標準的水平太低，許多方面甚至處于空白狀態。即使現行的標準，其執行及監督力度也遠遠不夠，甚至在不少地區及行業存在著“有法不依”的現象。

　　(4)設計水平滯后

　　由于電網結構及負載系統的變化，部分工程設計人員在先進的濾波及無功補償系統(設備)設計方面的經驗不足，對具有新功能電力、電子元器件的了解不夠，而多數情況下在項目設計時，往往對負載設備的種類及工況等信息不了解，導致新型、先進的補償技術及設備遲遲不能面世;

　　(5)成套產品結構及工藝落后

　　目前絕大多數無功補償成套設備生產企業，仍在采用分離元器件及傳統的組裝工藝生產補償柜，故其存在的固有缺陷及造成的后果仍在繼續;

　　(6)用戶要求低或不明確

　　目前電力部門對新項目審批時，往往只要求配置無功補償設備以滿足功率因數達標，對其它方面則關注的較少，而且在補償設備運行后，其對電網造成的影響及是否能夠正常使用等方面的監督、控制也就無能為力了(所能做的也只是收取無功罰款)。

　　而用戶為了降低投資成本，就會只關注補償設備的絕對成本，只要能夠驗收，其它方面的要求也就不考慮了，這也為低劣質量的補償設備提供了市場空間。

　　(7)鑒于以上的種種原因，國家和企業繼續重復投入大量的人力、財力加裝無功補償裝置，但其并沒有起到應有的作用(大多數補償設備在投入運行后沒有多久就損壞了或不能造成使用)，造成了負載系統平均功率因數低，電網損耗大，給國家及企業造成了很大的浪費。

　　2 無功補償技術發展方向

　　2.1在采用電容器對電網進行無功功率補償?shù)耐瑫r(shí)，諧波對其以及電網造成的不利影響已是不可回避的問題，也就是說不考慮諧波的影響因素，而單純進行無功補償?shù)臅r(shí)代已經過去，對負載系統進行無功補償?shù)耐瑫r(shí)，必須兼顧對諧波進行綜合治理。

　　2.2純電容補償設備將逐步退出歷史舞臺，在歐美等發達國家供電部門早已禁止純電容補償設備進入電網。

　　2.3新型電力元、器件、遠程監控及智能化技術已逐步應用;各種保護措施越來越完善;在歐美發達國家模塊化技術及模組、塊產品，早在20年前已開始廣泛的應用。模塊化技術及產品在我國必將得到重視及推廣應用：

　　(1)由于模塊化技術需要采用大量的新型電力電子元器件，且能夠配置多種保護單元，故由模塊化產品制作的補償設備，其功能、性能質量及運行可靠性的方面相對于傳統的補償設備來說，將是根本性的變革。

　　(2)模塊化產品的出現，為具有強大功能的補償設備的設計、制作提供了強有力的保障，是智能化的基礎。

　　3模組產品的概念、特點

　　3.1模組產品的概念

　　(1)模塊或組件產品：是將電容器、投切開關及保護單元等分離元器件，集中安裝在一個框架內，使之具有相對獨立補償功能的投切單元，外加濾波電抗器后可以組成濾波單元。

　　(2)模組產品：是將電容器、電抗器、投切開關及保護單元等分離元器件，集中安裝在一個框架內且具有相對獨立功能的投切單元。

　　3.2模組產品的特點

　　(1)模組產品的出現代表了無功補償技術先進的發展方向。模組產品的出現是無功補償及濾波裝置的重大變革，是未來市場的主流，該產品的應用能明顯改善電能質量，延長電氣設備使用壽命，其保護措施齊全，安全可靠。

　　(2)模組產品符合國家無功補償技術發展趨勢。模組產品在歐美發達國家得到了廣泛的應用，證實該產品的優越性，模組產品所用的元件都經過模組廠家的精心設計匹配測試，元件之間達到最佳匹配，然而國內成套廠家只是采購不同元件簡單組合，元件之間未能達到最佳匹配狀態，因而其成品就會出現這樣或那樣的質量問題。因此模組產品的推廣應用將是行業的大勢所趨;

　　(3)質量責任的明確性，責任方的歸一性。采用模組產品，使質量責任更加明確，原成套廠要面對多家供應商，如果產品出了問題，元器件廠商會相互推諉責任，甚至把責任推向設計院，認為設計方案不合理，然而如果采用模組，就不會出現這樣的情況。模組上的任何元件出了問題，由模組廠家負責到底;

　　(4)服務理念的重大變革。選用模組產品產品應用是集售前、售中、售后全方位的服務過程，包括設計選型，組裝調試，運行后數據測試等全面的技術支持，而對于原來單一的元器件廠是無法做到這種服務的。因此模組廠家的服務是傳統單一的元件廠家服務的重大升級。

　　4“勝業”新型電容器產品介紹

　　B+系列電容器是我公司研發的新一代電力電容器，為世界首創，擁有多項專利技術;主要針對市場上電力電容器使用狀態而引入二次保護結構;該結構電容器有以下特點：

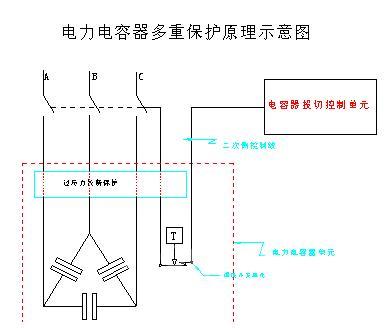

　　(1)B+系列電容器是在勝業原B型結構的改進衍生的一全新產品，端子引出結構為大電流型，主要用于大容量的場合使用，最大可滿足35mm2導線使用。采用新型安全防爆結構，端子采用積木組合結構，其外觀更美觀精巧，產品內部為充氣結構。性能更加穩定可靠，具有極高的抗涌流能力，為最高環保等級要求產品。(2)當系統由于電網諧波、過電壓使用等原因引起電容器超溫運行，該結構電容器將輸出一控制信號，關斷投切開關，進入超溫保護保護狀態，禁止電容器投入電網，直到環境降低到可接受范圍才能轉入工作狀態，延長電容器使用壽命;

　(3)當電容器過壓保護裝置啟動，在切斷主回路的同時還輸出一控制信號，關斷投切開關，實現多重保護。在由多只并聯的電容器和電抗器串聯的失諧補償和調諧濾波系統中，可將多只電容器的二次保護電路串聯使用，避免由于一只或多只電容器失效引起的調諧振點偏離，而導致某次諧波電流放大，造成系統崩潰。將偶然失效的系統強制性的退出工作狀態，直到妥善維修完成，防止事故的擴大。

　　5“勝業”模組產品介紹及選用：

　　5.1“勝業”公司憑借多年自主生產零部件和為廣大用戶提供實地檢測、產品選型、解決方案的經驗前提下，開發出“LSY”系列無功補償和濾波功能的模組產品，從而為廣大設計師，成套廠和用戶提供平臺和統一的解決方案?！皠贅I(yè)”模組產品“LSY”具有多方面的優點：

　　(1)“勝業”LSY模組產品主要有電容器、電抗器、熔斷器、投切開關及保護單元等元器件構成，所有零部件的選型均經過精密計算、設計、生產、試驗。模組單元間采用無孔連接，明顯改善電能質量，延長電氣設備使用壽命;其保護措施齊全，如過壓、欠壓、過流、過熱、諧波越限等保護。

　　(2)“勝業”LSY模組產品配置的為晶閘管投切開關，晶閘管智能投切單元采用大功率的晶閘管模塊作為電容器的投切開關，可以實現對電容器組進行快速投切，采用了過零檢測投切技術，克服了傳統無功功率補償裝置采用機械開關造成的燒結、浪涌電流大的缺點，并有無涌流，無噪音，壽命長、補償響應速度快等優點。

　　(3)“勝業”公司為用戶配套的智能控制器具有多種保護功能，具有智能、模糊編碼輸出功能，“勝業”LSY模組產品，通過模糊編碼，能實現單柜安裝的容量最大化，補償精度最高化(Q≤15kvar)。

　　(4)“勝業”公司LSY模組產品，對諧波有抑制作用，可大大提高補償裝置的可靠性，保證用戶設備的安全運行，建議所有存在諧波源的場合都采用模組產品。

　　5.2設計師在設計工程項目中的無功補償系統時，當確定了總的補償容量后，可以與我司技術人員溝通，以確定采用何種補償方案，以及補償極差大小，投切開關方式是采用晶閘管還是接觸器，補償支路數等信息。我司標準規格最小極差為15kvar;

　　5.3“勝業”公司產品目錄中有裝機/補償容量及分組推薦表，單柜補償容量從80kvar到510kvar都有詳細的選型推薦表供設計師選型參考，另外，設計師也可直接與我司銷售或技術人員聯系選型。

　　5.4“勝業”公司技術支持工程師從項目上圖開始到產品投入運行及產品質保的周期內會提供相應的技術服務。
