美國英特佩斯公司開發的VSPY3是一款功能強大且價格低廉的總線分析工具，可以實現節點仿真，數據解碼，自動測試，數據采集等多種功能，可以同時支持高速CAN，中速CAN，LSFT CAN，SW CAN，LIN，ISO9141，J1939等多種協議，本文就該工具的解碼功能做簡單介紹且以高速CAN 為例。

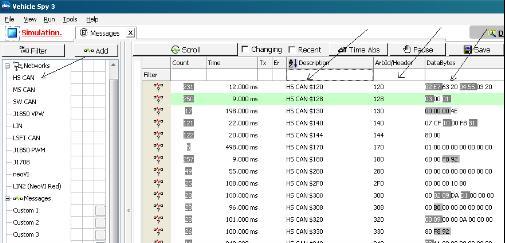

一、接收數據：調整硬件的波特率后VSPY將自動顯示CAN總線或CAN模塊的所有正在通信的數據。

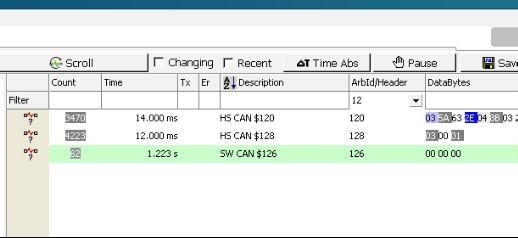

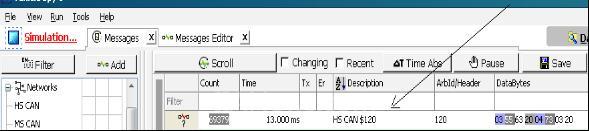

可以在圖中箭頭所指處過濾通信報文，比如說只想觀察ID中有“1、2”的報文，只需要在ID欄鍵入“12”即可，如下圖所示。VSPY的過濾方法和除了上述以外還有很多，用戶還可以根據自己的想法任意采集和保存需要的數據，因本文主要講解數據解碼，故在此不作鏊述。

二、解碼數據：可以導入數據庫解碼數據也可以自己解碼數據（也就是說可以做逆向工程）

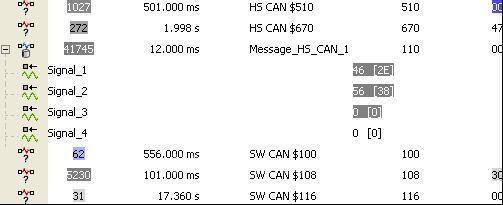

導入數據庫解碼數據，導入后結果如下圖：

自定義解碼：如我們將ID為120的報文的第二個字節解碼為車速信號，信號名為Vspeed，單位為rpm

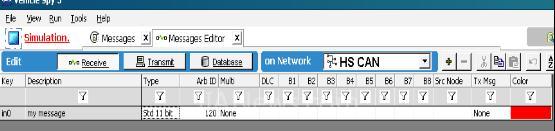

 步驟1：進入報文接收窗口，提取該條報文：創建報文，設置報文名稱為 “my message” 設置報文ID為120，設置顏色為紅色以便于查看

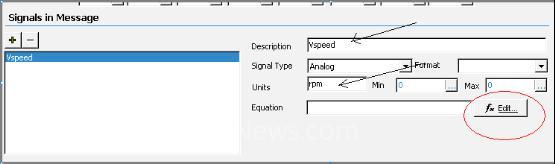

 步驟2：創建信號：設置信號名，設置信號單位

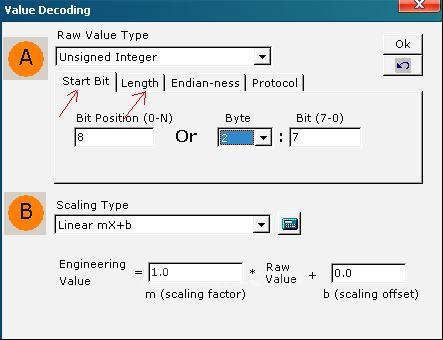

 步驟3：解析信號：點擊上圖紅圈處按鈕，調出解析面板提取報文中信號字節（箭頭所示意，選擇起始位和所占字節長度，B處還可以對該信號做線性變換），解析過程完成。

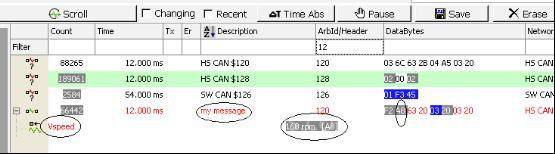

 步驟4：到通信窗口查看剛才解碼的信號

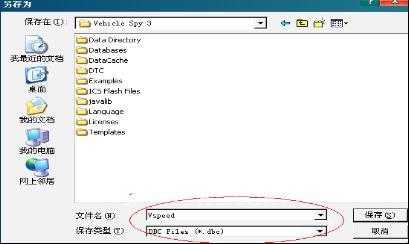

保存解碼的數據，可將其保存為DBC格式

4、完畢，操作非常簡單?。「嗟墓δ芸梢缘卿浌揪W站查看： 或
