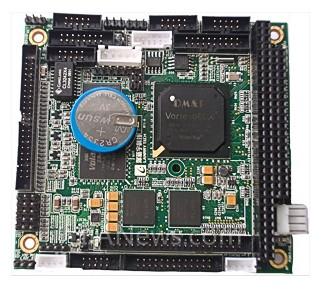

PCM-3586是一款性價比極高、尺寸非常緊湊的嵌入式控制模塊。在PC104規格的板子上實現了幾乎所有的工業計算機所需要功能。

　　它是一款低能耗（）的x86嵌入式主板，專門為PC-104應用領域設計。CPU采用DM&P? 的SOC Vortex86DX，整合了南北橋，SPI BIOS，LPC，串/并口，高速USB2.0 OTG，Ultra-DMA IDE,10M/100M 以太網。
　　Vortex86DX處理器使用外部顯示芯片Volari ? Z9S ，這是一個超低供電的圖形芯片組，總耗電量約為1-1.5W，提供的VGA顯示輸出高達1600x1200 。Z9S 具備DVO接口，開發人員可以很容易地連接平板顯示，支持TFT和LVDS輸出。
　　PCM——3586以其良好的向下兼容性，用戶早期基于x86開發的應用程序無需修改即可使用?？蓮V泛應用于各種嵌入式應用領域，如數據采集，工業自動化，過程控制，汽車控制，定位，智能車輛管理，醫療設備，人機界面，機器人，機械控制等更多的要求小體積，低功耗和低成本的硬件與開放的行業標準，如PC/104模塊。
　　簡要特征如下：
　?。?00MHz——-1GHz Vortex86DX SOC
　　＊ AMI BIOS
　?。?支持VGA LCD/LVDS TFT，VGA分辨率可達1600x1200
　?。?64MB DDRII 視頻緩存
　?。?256MB DDRII 系統內存（可選512MB/128MB）
　?。?UtraDMA-100/66/33 增強型IDE
　?。?兩路高速USB2.0 OTG 一路全速 USB2.0 OTG
　?。?四路RS232，可程控波特率50至460.8K bps
　?。?一路并行口，支持SPP/EPP/ECP模式
　?。?音頻輸出，輸入
　　＊ 板載 2M A盤
　?。?標準PC104接口
　?。?單+5V電源供電
　?。?兩路看門狗，系統BIOS里可設置詳細參數
　?。?16-bit GPIO
　?。?16路PWM輸出（與GPIO復用）
　　＊ PS/2 鍵盤和鼠標接口
　?。?JTAG
　　＊ 支持DOS6.22，DOS7.1，WinCE5.0，WIN6.0，Linux，Win98，Win2000，WinXP，XPE等操作系統

（轉載）
