工廠自控系統實現的目標是對工廠內相關機電設備進行全面有效的監控和管理，以確保節能、高效以及建筑物內舒適和安全的環境，根據需要進行相應的系統聯動，同時實現高效節能的要求。并可利用成熟的開放接口技術，使工廠自控系統與安全防范系統、火災報警等系統的進行系統集成，實現雙向數據交換，實現與相關子系統的聯動。
       美國江森自控公司，是被一家公認為世界上最主要的建筑設備自動化管理系統的生產商和工程承建商，可為建筑物提供節能、環境控制、防火、保安、自動化管理系統及工業控制設備，并可為各種建筑物提供從設計、產品制造、系統安裝調試、維修到物業管理的全過程優質服務。
       DSP作為一個強大的數據采集、轉換、控制平臺被成功的應用到江森的工廠自控系統中。
       目前工廠控制總體而言還比較混亂，很多現場的各種儀表、控制器很難與江森的上位工廠控制進行連接，因為他們不支持江森的協議比如N2、BACnet，所以需要專用的轉換器，但是價格昂貴、功能簡單、配置繁瑣。
紅獅DSP數據控制平臺的強大功能：
① DSP模塊內置包括Modbus、BACnet在內的170余種通信協議，并可以很方便的與上位樓控系統以及控制器、檢測儀表進行通信
② DSP模塊內置3 (2個RS-232,1個RS-485)個串口、一個以太網接口，還可擴展2個串口、實現一個模塊5個串口獨立通信
③ DSP模塊以太網接口，支持遠程監控、聯入互聯網。以太網接口支持工廠自控的BACnet協議，以及支持標準的EtherNet/IP、Modbus/TCP協議，使得紅獅模塊的數據很方便的與樓控各種控件進行鏈接
④ 強大的協議轉換功能，可以實現任意協議、任意設備的數據在串口、網絡之間進行數據交換。
⑤ 主模塊支持最大2G大容量的CF卡，方便的記錄歷史數據、報警數據等。
⑥ DSP模塊配置可通過免費的Crimson 2.0進行編程設定

DSP應用在工廠自控無人職守的控制室：

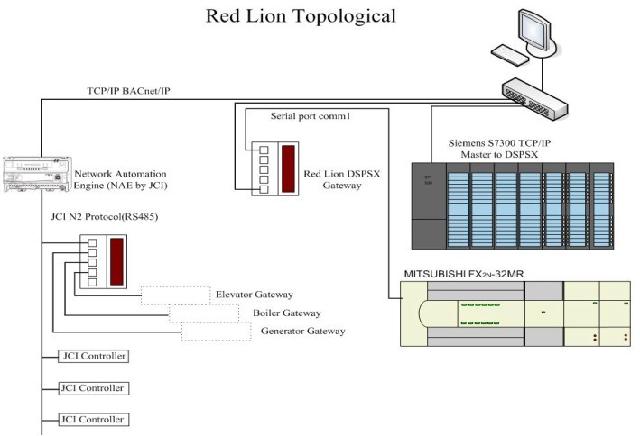

圖1：工廠數采系統拓撲圖

實現功能：
1． 串口通信：通過DSP內置的RS-232 /485接口，采集現場串口控制器如三菱PLC的內部數據。

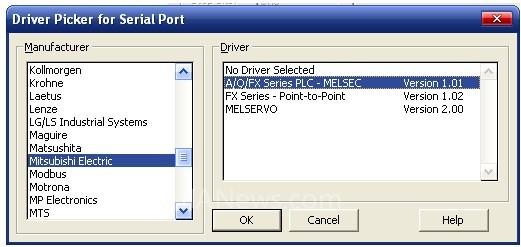

圖2：三菱PLC通信配置

2． 通過DSP內置的支持工業以太網協議的網絡口采集西門子PLC的內部數據。

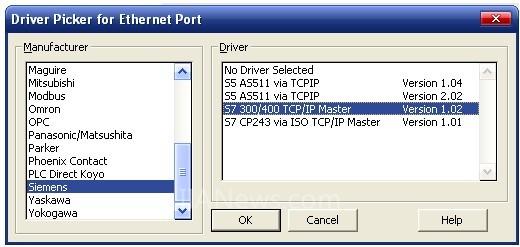

圖3：西門子PLC通信配置

3． 利用DSP內置支持BACnet協議的網絡口把串口、網絡口連接的設備數據傳給上位主控系統中。

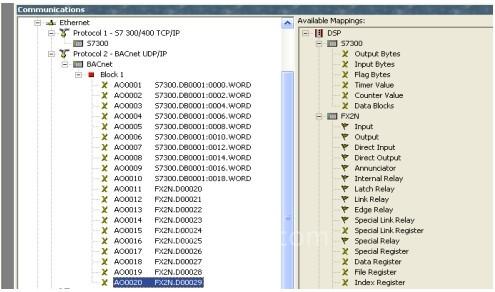

圖4：協議轉換配置

解決方案：
       通過以上解決方案，DSP依靠集成的接近200種支持各種工業現場的控制器如PLC、儀表、變頻器以及各種驅動設備的協議，所以可以很方便的采集這些設備的數據，不需要客戶再去編寫一些復雜的底層協議代碼即可實現現場數據的采集，再通過以太網接口通過標準的網絡協議，比如BACnet、Modbus/TCP或者OPC的方式也很方便的與上位監控系統鏈接。
