字符編碼標準與加工程序指令標準化
以前廣泛采用數控穿孔紙帶作為加工程序信息輸入介質,常用的標準紙帶有五單位和八單位兩種,數控機床多用八單位紙帶。紙帶上表示代碼的字符及其穿孔編碼標準有EIA(美國電子工業協會)制定的EIA RS-244和 ISO(國際標準化協會)制定的ISO-RS840兩種標準。國際上大都采用ISO代碼,由于EIA代碼發展較早,已有的數控機床中,有一些是應用EIA代碼的,現在我國規定新產品一律采用ISO代碼。也有一些機床,具有兩套譯碼功能,既可采用ISO代碼也可采用EIA代碼。目前絕大多數數控系統采用通用計算機編碼,并提供與通用微型計算機完全相同的文件格式,保存、傳送數控加工程序,因此,紙帶已逐步被現代化的信息介質所取代。除了字符編碼標準外,更重要的是加工程序指令的標準化,主要包括準備功能碼(G代碼)、輔助功能碼(M代碼)及其它指令代碼。我國機械工業部制定了有關G代碼和M代碼的JB3202-1983標準,它與國際上使用的ISO1056-1975E標準基本一致。
數控機床的坐標系定義
數控機床通過各個移動件的運動產生刀具與工件之間的相對運動來實現切削加工。為表示各移動件的移動方位和方向(機床坐標軸),在ISO標準中統一規定采用右手直角笛卡兒坐標系對機床的坐標系進行命名,在這個坐標系下定義刀具位置及其運動的軌跡。

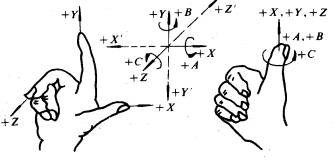

機床坐標的命名方法如圖所示:
通常在坐標軸命名或編程時,不論在加工中是刀具移動,還是被加工工件移動,都一律假定工件相對靜止不動而刀具在移動,并同時規定刀具遠離工件的方向作為坐標軸的正方向。在坐標軸命名時,如果把刀具看作相對靜止不動,工件移動,那么,在坐標軸的符號上應加注標記('),如X'、Y'、Z'等。確定機床坐標軸,一般是先確定Z軸,再確定X軸和Y軸。 1.確定Z軸對于有主軸的機床,如車床、銑床等則以機床主軸軸線方向作為Z軸方向。對于沒有主軸的機床,如刨床,則以與裝卡工件的工作臺相垂直的直線作為Z軸方向。如果機床有幾個主軸,則選擇其中一個與機床工作臺面相垂直的主軸作為主要主軸,并以它來確定Z軸方向。 2.確定X軸X軸一般位于與工件安裝面相平行的水平面內。對于機床主軸帶動工件旋轉的機床,如車床、磨床等,則在水平面內選定垂直于工件旋轉軸線的方向?yàn)椋剌S,且刀具遠離主軸軸線方向?yàn)椋剌S的正方向。對于機床主軸帶動刀具旋轉的機床,當主軸是水平的,如臥式銑床、臥式鏜床等,則規定人面對主軸,選定主軸左側方向?yàn)椋剌S正方向;當主軸是豎直時,如立式銑床、立式鉆床等,則規定人面對主軸,選定主軸右側方向?yàn)椋剌S正方向。對于無主軸的機床,如刨床,則選定切削方向?yàn)椋剌S正方向。 3.確定Y軸Y軸方向可以根據已選定的Z、X軸方向,按右手直角坐標系來確定。
坐標運動命名
如果機床除有X、Y、Z主要直線運動之外,還有平行于它們的坐標運動,則應分別命名為U、V、W。如果還有第三組運動,則應分別命名為P、Q、R。如在第一組回轉運動A、B和C的同時,還有第二組回轉運動,可命名為D或E等。
數控加工程序的程序段格式

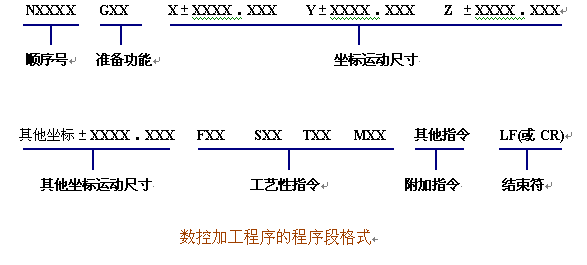

字地址格式,一個零件的加工程序是由許多按規定格式書寫的程序段組成。每個程序段包含著各種指令和數據,它對應著零件的一段加工過程。常見的程序段格式有固定順序格式、分隔符順序格式及字地址格式三種。而目前常用的是字地址格式。典型的字地址格式如圖。
數控加工程序的程序段格式,每個程序段的開頭是程序段的序號,以字母N和四位數字表示;接著一般是準備功能指令,由字母G和兩位數字組成,這是基本的數控指令;而后是機床運動的目標坐標值,如用X、Y、Z等指定運動坐標值;在工藝性指令中,F(xiàn)代碼為進給速度指令,S代碼為主軸轉速指令,T為刀具號指令,M代碼為輔助機能指令。LF為ISO標準中的程序段結束符號(在EIA標準中為CR,在某些數控系統中,程序段結束符用符號“*”或“;”表示)。
程序字,程序段由若干個部分組成,各部分稱為程序字。
地址碼和數據,每一個程序字均由一個英文字母和后面的數字串組成。英文字母稱為地址碼,其后的數字串稱為數據,這種形式稱為字地址格式。
字地址格式特點,字地址格式用地址碼來指明指令數據的意義,因此程序段中的程序字?jǐn)?shù)目是可變的,程序段的長度也就是可變的,因此,字地址格式也稱為可變程序段格式。字地址格式的優點是程序段中所包含的信息可讀性高,便于人工編輯修改,是目前使用最廣泛的一種格式。字地址格式為數控系統解釋執行數控加工程序提供了一種便捷的方式。
主程序與子程序結構,主程序程序號程序段一般用O來設置程序號;設定工件坐標系程序段應用G92指令建立工作坐標系;加工前準備程序段將完成刀具快速定位到切入點附近、冷卻液泵啟動、主軸轉速設定與啟動等設置工作;切削程序段是加工程序的核心,一般包括刀具半徑補償設置、插補、進給速度設置等指令;系統復位包括加工程序中所有設置的狀態復位、機械系統復位等工作;程序結束一般由M02或M30來實現。一般加工程序典型結構如左下圖所示。

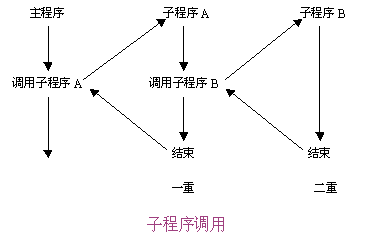

子程序,在程序中,某一固定的程序部分反復出現時,則可以把它們作為子程序,事先儲存在存儲器中,這樣可以簡化加工程序。右上圖反映了子程序調用的執行過程。首先,子程序可以由主程序調用,也可由其它子程序調用。子程序結構與一般加工程序非常相似,只是程序結束指令用M99代替,如: 0(或:)×××××*………… M99*利用M98指令調用子程序,其程序段格式為:M98 P□□□□*,其中□□□□是子程序號。
數控程序指令
數控程序指令包括準備功能G指令、輔助功能M指令和工藝指令(F、S、T)。準備功能G指令用來規定刀具和工件的相對運動軌跡(即指令插補功能)、機床坐標系、坐標平面、刀具補償?shù)榷喾N加工操作;輔助功能M指令的作用是實現機床各種輔助動作的控制,包括主軸起停、潤滑油泵起停、冷卻液泵起停、加工程序結束等功能控制; F指令用來設定進給速度; S指令用來指定主軸的轉速; T指令用來設定加工所用的刀具。
切觸點與切觸點曲線

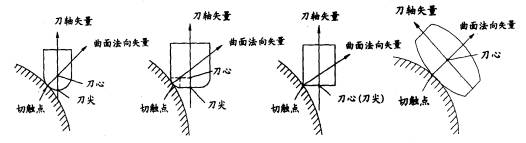

切觸點在曲面加工過程中,切削過程中刀具與工件曲面的理論接觸點稱為切觸點。切觸點是變化的。從幾何學的角度來看,刀具與工件曲面之間的接觸關系均為點接觸。不同的刀具形狀與工件的接觸點位置是不一樣的,如圖。
切觸點曲線切觸點曲線指刀具在加工過程中由切觸點構成的曲線。切觸點曲線是生成刀具軌跡的基本要素,既可以顯式地定義在加工曲面上,如曲面的等參數線、兩曲面的交線等,也可以隱式定義,使其滿足一些約束條件,如約束刀具沿導動線運動,而導動線的投影可以定義刀具在加工曲面上的切觸點,還可以定義刀具中心軌跡,切觸點曲線由刀具中心軌跡隱式定義。這就是說,切觸點曲線可以是曲面上實在的曲線,也可以是對切觸點的約束條件所隱含的“虛擬”曲線。
刀位點數據與刀具運動軌跡
刀位點數據是指準確確定刀具在加工過程中每一位置所需的坐標值。一般來說,刀具在工件坐標系中的準確位置可以用刀具中心點和刀軸矢量來進行描述,其中刀具中心點可以是刀心點(如球心),也可以是刀尖點。刀具運動軌跡是指在加工過程中由刀位點運動所構成的曲線,曲線上的每一點還包含著一個刀軸矢量。對于二、三坐標數控加工,刀具運動軌跡一般由切觸點曲線經過刀具偏置計算得到,計算結果一般存放于刀位文件之中。
