一、概述
本系列產品采用電磁隔離原理、微計算機技術、DSP技術和專用厚膜集成電路，對電網上的有功功率進行實時測量，將其變換為標準的直流電壓輸出(VZ)或0～20mA直流電流(IZ)輸出。傳感器輸出可以直接與各型A/D配接，構成數據集中采集系統，也可以與傳統的模擬式、數字式指示儀表配接，顯示被測量之值。
與傳統電測器具相比，本系列產品具有體積小、精度高、動態性能好、抗干擾能力強等優點。
二、產品特點
1. 體積小、重量輕、精度高、功耗低，線性范圍寬;
2. 采用DSP技術和專業計算軟件，高速處理采樣數據，保證輸出數據的實時性。
3. 自帶看門狗，抗干擾能力強。
4. 電壓輸入電路、電流輸入電路與輸出電路3方隔離，輸出信號可以共地。
5. 輸出形式多樣，滿足各種使用要求;
6. 既有用于單相電路的產品，也有用于3相電路的產品;
7. 溫度范圍寬，提供商業級、工業級產品，部分型號提供軍用級產品;
8. 結構形式多樣，端子接線方式，DIN卡式安裝，現場使用方便。
三、主要技術指標
1. 準確度等級：0.5;
2. 線性范圍: 電壓輸入：(20～120)%標稱輸入值;
電流輸入：(1～120)%標稱輸入值;
功率因數： 0.1(滯后)～1～0.1(超前);
3. 響應時間: ≤300mS;
4 負載能力: 電壓輸出型≥5mA，
電流輸出型≥6V;
5. 輔助電源: +12V/+24V;
6. 靜態電流: ≤35mA;
7. 隔離電壓: ≥2500V DC;
8. 輸入過載能力: 2倍標稱輸入電壓，持續1s，間隔10s，重復10次不擊穿;
10倍標稱輸入電流，持續1s，間隔300s，重復5次不擊穿;
9. 環境溫度：商業級：0℃～+50℃，
工業級：-25℃～+70℃;
10. 額定輸入: 電流輸入：1A～5A，50Hz;
電壓輸入：100V～500V，50Hz;
11. 輸出標稱值：
直流電壓輸出：0～5V，0～10V，2.5V±2.5V;
直流電流輸出：0～20mA，4mA～20mA，12mA±8mA。
四 工作原理

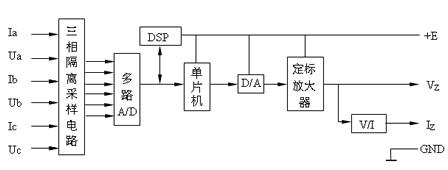

傳感器主要由三相隔離采樣電路、A/D轉換器、單片機、DSP器件、D/A轉換器、定標放大器和專用厚膜集成V/I轉換器組成。
三相交流輸入信號經三相隔離采樣電路后，形成三相電流、三相電壓信號的共地跟蹤電壓信號，在單片機控制下由A/D轉換器對其進行多點同步采樣，采樣得到的數據由DSP器件按電工原理計算出被測信號的三相有功功率(數字量)，再經D/A轉換器把代表三相功率的數字信號轉換為模擬量，由定標放大器放大、定標后，形成直流電壓輸出VZ;VZ輸出經專用厚膜集成V/I變換器后形成0～20mA或4～20mA直流電流輸出IZ。
本系列產品的關鍵是計算機軟件和運行速度。為了保證功率測量的真實性，必須保證各路電壓、電流信號同時被采樣;為了保證功率測量的準確性，必須保證在一個正弦波時間間隔內采樣點數足夠多(一般來說采樣點數應大于20)。采樣點數多、數據量大，就對計算速度提出了高的要求，必須保證計算程序在一個正弦波周期內完成全部運算。
在計算機軟件控制下，傳感器可以直接輸出測得的功率數據，
三相三線電路：P=UAB×IA×COSφ+UBC×IB×COSφ
三相四線電路：P=UA×IA×COSφ+UB×IB×COSφ+UC×IC×COSφ
這時輸出信號是帶方向的，比如WBP311P71 2.5V±2.5V直流電壓輸出的傳感器。當功率輸入為0時，傳感器功率輸出值為2.5V;當三相電流正向流動時，傳感器功率輸出值從2.5V基礎上增加，輸入達額定值時，功率輸出值為5V;當三相電流反向流動時，功率輸出值從2.5V基礎上減少，輸入達額定值時，功率輸出值為0V。
在計算機軟件控制下，傳感器可以輸出測得的功率數據的絕對值，
三相三線電路：P=│UAB×IA×COSφ+UBC×IB×COSφ│
三相四線電路：P=│UA×IA×COSφ+UB×IB×COSφ+UC×IC×COSφ│
這時輸出信號是不帶方向的，比如WBP312P71 0～5V直流電壓輸出的傳感器。當功率輸入為0時，傳感器功率輸出值為0V;當三相電流同時改變方向時，傳感器的功率輸出值保持不變。
厚膜集成V/I轉換器是我公司配套開發的專用器件，它把直流電壓信號變換為0～20mA直流電流輸出。配加高穩定的偏置電路后，可以形成4mA～20mA輸出。
五 傳感器的安裝與接口

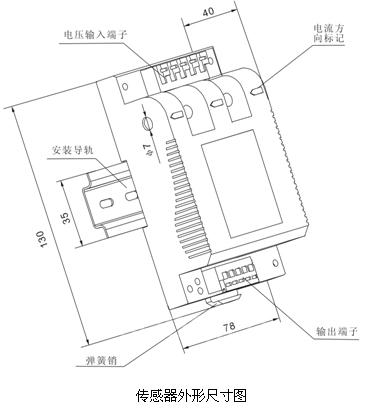

本系列產品均采用便于現場使用的端子接線、卡裝方式(P型結構)。三相電流均采用穿心輸入方式，三相電壓均采用接線輸入方式。當被測電流大于30A時，采用外置互感器配合測量。
六 傳感器輸入輸出特性曲線

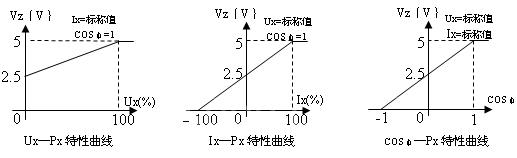

1 WBP311P71 2.5V±2.5V直流電壓輸出

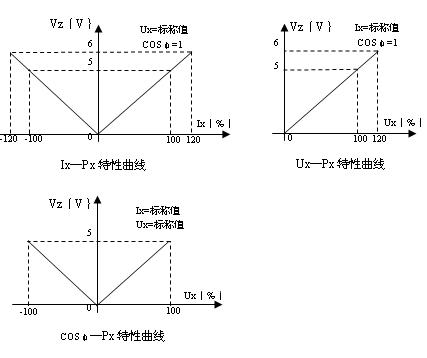

2 WBP312P71 0～5V直流電壓輸出
