英創向客戶提供的嵌入式DOS工控主板的型號中，大部分都提供了以太網絡接口。這些以太網絡接口均符合標準以太網絡接口的物理和電氣特性，客戶只需要使用標準RJ45接頭便可將其引出，并接入客戶所要通訊的以太網絡中。
在信息化發展的大潮中，在工業自動化、電力設備、通訊管理、智能終端、智能小區等等應用里，由于其具有速度快、通用性好、擴展性強等等優點，以太網絡日漸成為設備之間進行通訊的主要方式。英創DOS嵌入式網絡模塊不僅提供了以太網絡的物理接口，還提供了配套的商業級TCP/IP軟件協議庫和相關例程，是用戶進行嵌入式以太網絡終端設備開發的價廉物美的選擇。

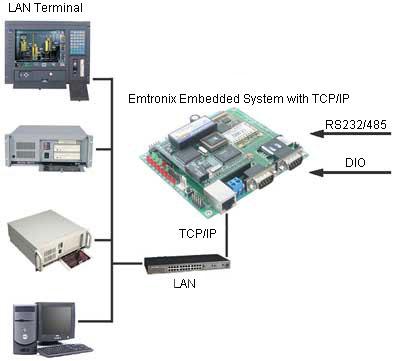

使用英創嵌入式網絡模塊進行TCP/IP以太網絡通訊
英創向客戶免費提供的TCP/IP協議庫是基于優秀的商業軟件源碼，并經過長期全面的測試，其性能穩定可靠，具有很高的傳輸指標。協議庫采用Borland C/C++編程生成，可方便地鏈入用戶應用程序之中，幫助快速完成各種網絡應用產品的開發。
英創的TCP/IP協議庫針對嵌入式應用開發的特點，以“連接”為對象，封裝了為數不多的應用API函數，涵蓋了嵌入式網絡開發的大部分應用，具有良好的可用性和靈活性?；具\(yùn)行空間小于90K。

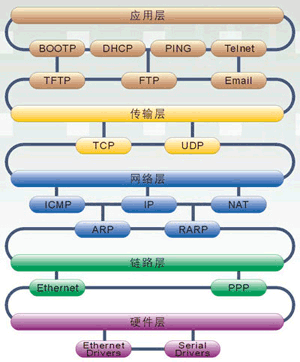

英創嵌入式TCP/IP協議庫
附：英創TCP/IP協議庫以太網絡速度測試報告
測試硬件環境：英創嵌入式網絡模塊NetBox-II（48MHz 386EX CPU/10M以太網接口）作為客戶端，采用Celeron 1GHz CPU的PC（Windows98/10M以太網絡接口）作為服務器端。10M星形以太網絡，5類雙絞線
編譯環境：Borland C++3.1（Huge Mode）
測試結果：
|
Protocol |
Packet Size (bytes) |
Kbytes Per Second (kBps) | |
|
TCP |
512 |
278 | |
|
1024 |
446 | ||
|
1460 |
545 | ||
|
1461 |
332（由于分包，速度明顯下降） | ||
|
UDP |
512 |
405 | |
|
1024 |
591 | ||
|
1460 |
699 | ||
|
1470 |
715 |
774（Large Mode） | |
|
1472 |
716 | ||
|
1473 |
393（由于分包，速度明顯下降） | ||
以太網的幀結構如下表所示：
|
前序 |
目的地址 |
源地址 |
類型 |
數據 |
幀校驗序列 |
|
8字節 |
6字節 |
6字節 |
2字節 |
46-1500字節 |
4字節 |
根據以太網的幀結構可知：數據段的最大長度為1500字節。
根據TCP/IP標準，IP數據報報頭的最小長度為20字節，TCP報文段首部的最小長度為20字節，UDP用戶數據報首部的最小長度為8字節。由此可知，TCP的最大包長為1500-20-20=1460Bytes，UDP的最大包長為1500-20-8=1472Bytes。
