[系統概述]
電力系統是我國能源行業的最重要組成部分。突出特點是，電力的使用已滲透到社會經濟、生活的各個領域。
電力系統，從理論上講，具有統一性、同時性和廣域性的特點，因此，全國性、區域性，以致于跨國性的電網互聯早就受到各國電力部門的普遍重視。可以預見，21世紀的電網互聯將會得到更快的發展，同時隨著電力系統的不斷擴大，將對電網的設備、控制手段、管理方式、電力市場支持技術、以及環保技術提出更高的要求。
電力系統自動化程度不斷提高，要求越來越多的變電站達到無人值班站的標準，而二次設計簡單、施工快捷、檢修方便的變電站綜合自動化系統的優勢越發明顯。本文主要介紹研祥智能EIP（嵌入式智能平臺）產品在變電站綜合自動化系統中的應用。
[系統結構]

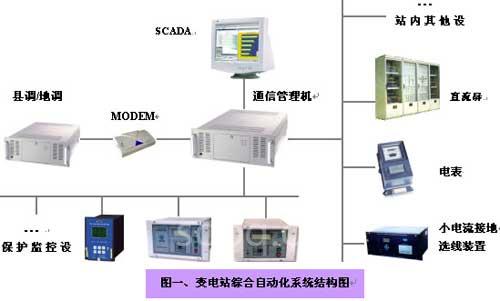

該系統為分層、分布式綜合自動化系統，整個系統由保護監控裝置、通信管理機、SCADA監控系統組成，如下圖一所示
[系統框圖]
由圖一可以看出，通信管理機完成的功能主要有如下幾點：以RS-485方式完成與SCADA系統、保護監控裝置的通信；接入MODEM/光端機/擴頻電臺完成與縣調、地調的數據通信；完成與站內其他智能設備的數據通信，如直流屏、多功能電度表、小電流接地選線裝置、其他廠家保護裝置等。并且由于電力行業對于穩定性、可靠性的要求，系統選擇性能出眾、可靠性高的研祥智能EIP（嵌入式智能平臺）產品作為通信管理機的核心操作平臺，可以實現整個系統的穩定、可靠運行。
[應用圖解]

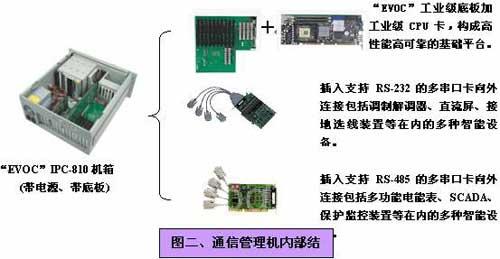

根據110KV變電站的規模及站內運行設備的數量，該通信管理機在設計時按照實用性、穩定性及可擴性設計原則，通信基礎平臺采用研祥智能科技股份有限公司生產的IPC-810機箱，內置工業級底板IPC-6114P4A加工業級CPU卡FSC-1717VN采用Intel875P芯片組的高性能主板。通信擴展則可選用ISA總線RS-485/422工業通信四串口卡一塊，為與以RS-232方式通信的設備接口，可選用ISA總線RS-232通訊四串口卡一塊，以下即其實際應用方案圖解。
[系統配置]
機箱：IPC-810A/6114P4A/7271AT
主板：FSC-1717VN（P4級長主板）
配件：P4 3.0/512M/80G
4串口卡
[系統總體評價]
1、 高可靠性
研祥智能科技專心致力于EIP（嵌入式智能平臺）的研制與生產，投入大量人力物力進行產品性能和可靠性的提升，在生產及測試方面，嚴格把關，確保每一出自研祥的產品都符合客戶需要。
2、安裝方便
根據研祥智能多年在工業級計算機領域的服務經驗，一個好的嵌入式解決方案，除了性能方面能夠傲然出眾之外，還需要為客戶考慮現場操作的簡易性。研祥智能在產品的結構方面同樣精益求精，您可以在緊湊的機箱內游刃有余的安裝各種擴展模塊，線纜分布井井有條。專業就是深知客戶的心思，并提前考慮。
3、 性價比優異
研祥作為國內最大的嵌入式智能平臺生產供應商，在國內進行大規模生產測試，產品制造成本大大降低。遍布國內的分支機構就近為客戶提供咨詢和售后服務，有效減少日常的運營成本。因此我們產品的價格通常低于同類產品10%以上，具備優異的性能價格比。
4、服務一流
研祥智能作為中國EIP（嵌入式智能平臺）的領導廠商，不但提供性能出眾的產品而且EVOC的服務網絡遍布全國，隨時隨地為您提供專業的服務，24小時響應客戶需求。
（轉載）
