一風能及風電的發展與概況
1. 風能
風是地球上的一種自然現象,它是由太陽輻射熱引起的。
太陽照射到地球表面,地球表面各處受熱不同,產生溫差,從而引起大氣的對流運動形成風。據估計到達地球的太陽能中雖然只有大約2%轉化為風能,但其總量仍是十分可觀的。
全球的風能約為2.74X109MW,其中可利用的風能為2X107MW,比地球上可開發利用的水能總量還要大10倍。
人類利用風能的歷史可以追溯到公元前,但數千年來,風能技術發展緩慢,沒有引起人們足夠的重視。但自1973年世界石油危機以來,在常規能源告急和全球生態環境惡化的雙重壓力下,風能作為新能源的一部分才重新有了長足的發展。
風能作為一種無污染和可再生的新能源有著巨大的發展?jié)摿?,特別是對沿海島嶼,交通不便的邊遠山區,地廣人稀的草原牧場,以及遠離電網和近期內電網還難以達到的農村、邊疆,作為解決生產和生活能源的一種可靠途徑,有著十分重要的意義。 即使在發達國家,風能作為一種高效清潔的新能源也日益受到重視。
隨著全球風能的快速發展,風能將會成為21世紀全球經濟發展所需的重要能源;其他可再生能源也將會持續發展并得到充分利用,以滿足人類對能源的不斷增長的需求。
根據荷蘭殼牌公司的估計,到2060年,全球?qū)⒂卸种坏碾娏?lái)自再生能源。
2 與其他新能源相比,風能優勢突出:
風能安全,清潔
風是一種永不枯竭的資源,其能量大大超過地球上水流的能量,也大于固體燃料和液體燃料能量的總和。
在各種能源中,風能是利用起來比較簡單的一種,它不同于煤、石油、天然氣,需要從地下采掘出來;也不同于水能,必須建造大壩來推動水輪機運轉;也不像核能那樣,需要昂貴的裝置和防護設備。
另外,風能是一種清潔能源,不會產生任何污染。、
3.風電的技術及成本發展
風電技術的發展
? 1891年第一臺風力發電機誕生于丹麥
? 20世紀80-90年代,在歐洲快速發展,風電技術開始成熟。20世紀80年代初期,單機容量55KW機型為主,20世紀90年代初期發展到100-450KW為主,90年代中期為500-1MW為主
? 21世紀初,兆瓦級機組走向商業化。2002年全球兆瓦級大型風電機組所占比例,已由1997年的9.7%擴大到62.1%
? 目前2MW以下技術已經成熟,海上風電場興起,3-5MW風電機組正在大規模開發,德國Repower公司已經能夠生產5MW海上風機 世界中大型風力發電機組可靠性已從上世紀80年代的50%提高到目前的90%多,機組壽命可達20年。同時,風電入網技術成熟,大規模并網已經成為現實。在控制系統和保護系統方面廣泛使用電子技術和計算機技術。
4.風電成本的發展
風電的特色在于一次性投資成本較高,但其后的營運成本低,而且不制造任何污染,不耗費任何能源(據稱石油缊藏量為80年,煤為200年,天然氣為40年)。
與風電相比,火力發電的營運成本高,因?yàn)榛鹆Πl(fā)電的主要能源為煤炭、天然氣和石油。這不但會帶來環境問題,而且上述能源價格的波動也會給電力企業經營帶來影響。另外,可開采儲量的能源瓶頸也將影響火電發電量及成本。
由于生產開發規模地?cái)U(kuò)大,以及新技術的應用和機組大型化的發展,風電成本不斷下降。根據統計,平均每3年增加一倍的裝機容量,風機成本降低15%。
從20世紀80年代開始,風力發電成本從平均20美分/度下降到目前的4.5美分/度,過去5年平均以每年4%左右的速率下降。
5.風電發展趨勢預測
? 風機大型化發展,到目前為止,風電機組大型化進程仍在加快,這是風力發電成本下降的重要原因之一。
? 可靠性提高,目前風電機組的壽命普遍達不到20年,維護成本較高,提高機組可靠性也是風電成本下降的重要因素之一。
? 海上風電開發,海上風速高于陸地并且穩定,可利用風能資源更豐富,但開發難度增加,隨著風電技術的進步,海上風電開發前景光明。
? 傳統的失速型風電機組被變槳變速恒頻型風電機組所取代,直驅型風電機組和半直驅型風電機組具有很好的市場及發展前景。
二.中國風力的發展和概況
1.中國風資源概況
我國幅員遼闊,海岸線長,風能資源比較豐富。據有關研究成果估計,我國風能僅次于俄羅斯和美國,居世界第三位。
根據全國900多個氣象站陸地上離地10m高度資料進行估算,全國平均風功率密度為100W/m2, 風能資源總儲量約32.26億千瓦,可開發和利用的陸地上風能儲量有2.53億千瓦,近??砷_(kāi)發和利用的風能儲量有7.5億千瓦,共計約10億千瓦。
如果陸上風電年上網電量按等效滿負荷2,000小時計,每年可提供5,000億千瓦時電量;海上風電年上網電量按等效滿負荷2,500小時計,每年可提供1.8萬億千瓦時電量,合計2.3萬億千瓦時電量。相當于我國06年發電量2.83萬億千瓦時的81%。風能利用空間非常巨大。
我國風能資源豐富的地區主要分布在東南沿海及附近島嶼以及“三北”(東北、華北、西北)地區。另外,內陸也有個別風能豐富點,海上風能資源也非常豐富
2.中國風電發展歷史
我國風力發電始于上世紀80年代,發展相對滯后,但是起點較高,主要經歷了三個重要的發展階段。
? 第一階段:1985年~1995年試驗階段
利用丹麥、德國、西班牙政府貸款,進行一些小項目的示范。歐洲風電大國利用本國貸款和贈款的條件,將他們的風機在中國市場進行試驗運行,積累了大量的經驗。同時國家“七?五”“八?五”設立的國產風機攻關項目,取得了初步成果。
? 第二階段:1995~2003年 在第一階段取得的成果基礎上,中國各級政府相繼出臺了各種優惠的鼓勵政策??萍疾客ㄟ^(guò)科技攻關和國家863高科技項目促進風電技術的發展,原經貿委、計委分別通過雙加工程、國債項目、乘風計劃等項目促進風電的持續發展。
? 第三階段:2003~至今 國家發展和改革委員會通過風電特許權經營,下放5萬千瓦以下風電項目審批權,要求國內風電項目國產化比例不小于70%等優惠政策,扶持和鼓勵國內風電制造業的發展,使國內風電市場的發展進入到一個高速發展的階段。中國2006年新增裝機134.7萬千瓦,比以前翻了一番還多,比2005年增加70%。中國目前風電累計裝機為260.4萬千瓦,是全世界第6大市場。
自從2006年1月1日開始實施新能源法后,2006年中國市場穩步發展,這個發展勢頭將鞏固并加速發展。根據批復項目和在建項目的統計估計,2007年風電裝機將增加150萬千瓦。2010年中國風電發展的目標為500萬千瓦,這個目標預期可望實現并且提前完成。
3.中國風電現狀
? 建設規模不斷擴大,風電場管理逐步規范。
到2006年底,全國已建成和在建的約91個風電場,裝機總?cè)萘窟_(dá)260萬千瓦。十一五”國家風電發展規劃中要求2010年全國風電裝機容量達到500萬千瓦,2020年全國風電裝機容量達到3000萬千瓦。預計2007年風電市場增長速度更快,到2008年將提前達到500萬千瓦的目標。同時,有關部門正組織編制有關風電前期、建設和運行規程,風電場管理在逐步走向規范化。
? 風電裝機容量占比仍然很小,2006年末僅占全國電力裝機容量的0.41%,全球風電裝機容量第六。
? 地方投資風電場熱情高漲,特許招標項目為國內風電投資的一部分。從2003年至今政府前后進行了四次風電特許權招標。在此中間,風電特許權招標原則做出了三次修改,總的看來,電價在招標中的比重有所減少;技術、國產化率等指標有所加強;風電政策已由過去的注重發電轉向了注重扶持國內風電設備制造。
? 國外風機制造商紛紛國內設廠看到中國風力發電巨大的市場,國際主要的風電設備制造商紛紛在國內獨資或合資建廠。國際風機廠商進入國內,一方面帶來的先進的風機制造技術,另一方面為未來國內風機制造訓練了人才和熟練工人。國外制造商在我國風機市場占據優勢地位:2006年占新增裝機55.10%,占累計國內總裝機65.92%。其中國外制造商前三位Vestas、Gamesa和GEWind分別占據國內總裝機的18.73%、18.63%和10.74%。相對本土廠商,他們有技術和資金優勢。未來市場競爭加劇。
? 制約因素。政治制約:在2003年以前,缺乏風電發展目標和切實可行的戰略規劃;缺乏有效的經濟激勵機制和強有力的體制保障;缺乏鼓勵風電技術和設備國產化的政策措施;缺乏有效的投融資體制;缺乏政府指導下的風電采購政策;缺乏強有力的宣傳,公眾對可再生能源的認識不足。技術制約:國內風電研發技術仍顯薄弱,風電產業鏈發育不完善,風電設備產能不足,大型風電設備依然依賴進口。
4.中國風電發展趨勢
? 風力發電成本將大幅降低。
風力發電相對于太陽能、生物質等可再生能源技術更為成熟、成本更低、對環境破壞更小。在過去20多年里,風力發電技術不斷取得突破,規模經濟性日益明顯。 隨著風力發電技術的改進,風力發電機組將越來越便宜和高效。增大風力發電機組的單機容量就減少了基礎設施的投入費用,而且同樣的裝機容量需要更少數目的機組,這也節約了成本。
隨著融資成本的降低和開發商的經驗豐富,項目開發的成本也相應得到降低。風力發電機組可靠性的改進也減少了運行維護的平均成本。
? 技術裝備國產化比例提高。
2005年7月,國家發改委《關于風電建設管理有關要求的通知》中明確規定:風電設備國產化率要達到70%以上。實現風力發電技術裝備國產化的目的是提高我國風力發電裝備的制造能力和技術水平,降低風力發電成本,提高市場競爭能力,為推動我國風力發電技術大規模商業化發展奠定基礎。
加大風力發電機組的國產化力度,一方面可為風力發電場建設采用國產設備提供優質廉價的選擇;另一方面,也可迫使國外同類企業在參與我國市場競爭時大幅度降低產品價格。
? 海上風力發電悄然興起并將成為重要能源形式。
海上有豐富的風能資源和廣闊平坦的區域,使得近海風力發電技術成為近來研究和應用的熱點。兆瓦級風力發電機組在近海風力發電場的商業化運行是國內外風能利用的新趨勢。隨著風力發電的發展,陸地上的風機總數將趨于飽和,海上風力發電場將成為未來發展的重點。海上發電也是近年來國際風力發電產業發展的新領域,是“方向中的方向”。
中國海上風能資源儲量遠大于陸地風能,儲量10m高度可利用的風能資源超過7億kw,而且距離電力負荷中心很近。目前上海已開始海上風力發電項目的建設,到2010年,海上的風力發電總裝機容量將達到200~300兆瓦。
? 風力發電機組不斷向大型化發展。
隨著現代風力發電技術發展的日趨成熟,風力發電機組正不斷向大型化發展。2002年前后,國際風力發電市場上主流機型已經達到1500千瓦以上。
目前,歐洲已批量安裝3600千瓦風力發電機組,美國已研制成功7000千瓦風力發電機組,而英國正在研制巨型風力發電機組,中國研制成功的最大功率風力發電機是2000千瓦。
三.風力發電的好處
1.環境保護
自工業革命至今兩百多年以來﹐人類的科技進步帶來舒適方便的生活﹐也同時帶來對地球生態嚴重的破壞﹐所以環境保護是自二十世紀九十年代以來全球所關注的課題﹐
世界各國都在日本京都會議上承諾要下降各國排除的廢氣﹐并訂定了長期以及短期的目標﹐在130個簽署了《京都協議》的國家中,已有7個國家開始實施8項“減緩工程”,以應對地球氣候變暖帶來的挑戰。
其中德國采取繼續增加風力發電來應對此挑戰。目前,德國風力發電量占世界總風力發電量的1/3,該國計劃到2030年,將其風力發電量增加3倍。
中國以煤電為主的電力結構給國民經濟帶來了嚴重的污染,專家預計2020年中國二氧化碳排放量將達到14-19億噸,年均增長率為3.0%-4.5%,并將躍居世界第一。
做為世界上極為重要的大國(不但是人口最多﹐也是經濟發展最快速的國家之一)﹐對此人類重大任務﹐亦當義不容辭。
風力發電能夠有效地遏制溫室效應和沙塵暴災害,抑制荒漠化的發展。
平均每裝一臺單機容量為1兆瓦的風能發電機,每年可以減排2000噸二氧化碳(相當于種植1平方英里的樹木),10噸二氧化硫,6噸二氧化氮。
風能是一種可再生無污染的綠色能源。它不會產生任何污染,風能是一種可再生無污染的綠色能源。大力發展風能可以大幅度削減造成溫室效應的二氧化碳,緩解氣候變暖的狀況。
2.節約能源
? 我國的能源情況
目前中國發電能源中,火力發電(煤供電)占了80%,水力發電占16%,核能約占3%,風能則僅為0.11%。
煤炭方面:我國電力供應一直以火電為主,1990年到2002年的13年間,火電發電量占全國當年發電量的比例超過80%。隨著新機組的不斷投產,電煤占煤炭總量的比例平均每年增加2%。此外,煤還是我國冬季供暖的主要能源;僅按供電一項算,到2020年中國年需用煤量為40億噸;而我國已探明的煤炭?jī)?chǔ)量為1145億噸,僅能維持30年。如果我國能源消費的增長還要以煤炭為主導的話,必將造成鐵路運輸?shù)娜婢o張。
石油天然氣方面:石油和天然氣資源不夠豐富。到2003年年底,我國進口原油9000萬噸,成品油2000萬噸,我國已經成為世界第二大石油進口國,是美國的1/4。如果我國石油進口還高增長的話,將面臨與美國等在國際市場爭奪石油的局面,勢必帶來國際政治、經濟一系列重大問題。
水能方面:即使是全部開發利用也不夠滿足需求的1/3,靠水能解決我國電力短缺并不現實,而且水電資源分布不平衡,多集中在西南地區,要滿足沿海地區的電力需求,僅靠西電東送是不夠的。
核能方面:我國天然鈾資源短缺,大力進口天然鈾將會遇到和進口石油,天然氣一樣甚至更嚴重的困難。目前掌握技術的增值系數低也嚴重阻礙了核能的開發,所以不能滿足要求。
風能方面:我國已探明的風能理論儲量為32.26億千瓦,可利用開發為2.53億千瓦。風能是水能的10倍。根據中國氣象研究中心的估計,陸上可開發的風力資源若配合具潛力的產電容量,可達253百萬千瓦(GW)。而海上風力資源更能進一步提供750百萬千瓦(GW)的產電量。國內最具豐富風能的地區主要分布于東南沿岸附近的海島、內蒙古、新疆、甘肅的河西走廊,以及東北、西北以及東南沿海地帶。中國氣象科學院研究員、風能專家朱瑞兆說“只要能夠?qū)⒌厍?%的風能利用好,就能滿足全球的能源需要?!?/FONT>
? 風力發電節約常規能源
風能是一種與地球共存亡的能源,取之不盡,用之不竭。風力發電不消耗煤炭,若年發電量為100萬千瓦時,與燃煤火電相比,按單位度電標煤煤耗350g/kWh計算,每年可為國家節約標煤約350噸,折合原煤約595噸,也相當于每年節約177公升的燃油。另外,風電場的運行與火電廠不同,不需要鍋爐補給水及大量的循環冷卻水,因此也節約了大量的寶貴的水資源。
另一方面﹐建造風力發電場所耗費的電也比一般傳統電廠要少得多﹐根據歐洲先進國家的經驗﹐風力發電場在其二十年壽命中所發的電﹐是建造風力發電過程中(包括興建、經營以及最后廢料處理)所消耗的能源的八十五倍以上﹐而一般傳統電廠所發的電﹐是建造發電廠過程中(包括興建、經營、燃料以及最后廢料處理)所耗費的能源的 3 到 4 倍之間。由此可知﹐風電在節約能源上是最有效益的。
在我國﹐人口眾多﹐資源有限的情況下﹐如何能節約能源并達到最大效率是極為關鍵的﹐而風電正具備這樣的條件。
[DividePage:NextPage]
四.中國扶持風電發展的政策法規
作為可再生能源的開發利用項目,風電在產業起步階段由政府扶持是世界上比較通行的做法。除了《中華人民共和國電力法》明確提出國家鼓勵和支持利用可再生能源發電外,最近又進一步在政策和法律方面給予了風電更多支持,為風電的開發利用提供了良性的發展空間。
? 《可再生能源法》的頒布和實施
2006年1月1日國家正式實施了,構建了一個比較完整的可再生能源法律的系統框架,結束了我國可再生能源發展無法可依的歷史。在這部法律中,通過減免稅收、鼓勵發電并網、優惠上網價格、貼息貸款和財政補貼等激勵性政策來激勵發電企業和消費者積極參與可再生能源發電。對風電而言,《可再生能源法》無疑為其長遠發展提供了必要的法律保障。
在隨后頒布的配套法規《可再生能源發電有關管理規定》對發電企業和電網企業的責任等方面作了明確闡述,《可再生能源發電價格和費用分?jǐn)偣芾碓囆修k法》則在電價的制定和費用分?jǐn)偟确矫孀髁司唧w規定,指出風力發電項目的上網電價實行政府指導價,電價標準由國務院價格主管部門按照招標形成的價格確定。
《可再生能源法》及其相關法律的頒布,在風電等可再生能源發展的過程中具有里程碑的意義,它不但把風電的發展列入法律法規作為一項長期的政策來執行,而且同時也加強了法律的實際操作性,提升了風電的戰略地位。
? 風電特許權
為促進我國風電發展,政府實施了風電特許權示范項目。所謂特許權經營方式,是用特許權的方法開采國家所有的礦產資源或建設政府監管的公共基礎設施項目,項目本身的商業風險由企業承擔,政府承擔政策變動的風險。通過風電特許權的方式,可以在風電領域引入市場運作機制,吸引私有資本,打破壟斷;同時也能夠刺激投資者的積極性,促進風電設備制造的本地化,利于降低風電設備的造價,進而降低開發商投資風電市場的成本,增強風電市場的競爭力。除此之外,還將促進國內風電相關技術和管理水平的提高。
2003年國家發改委首次批復了對江蘇省如東縣和廣東省惠來縣首批2個100MW風電廠示范項目的特許權公開招標方案。2004年又新增了吉林省通榆風電場、內蒙古自治區輝騰錫勒風電場、江蘇省如東第二風電場3個100MW級的風電特許權項目,與2003年招標的主要不同點在于,這次的招標要求風電機組本地化率提高到70%。華睿投資集團于2003年中標獲得江蘇如東10萬kW風電特許權項目。
? 國產化率的要求
2005年7月出臺了《關于風電建設管理有關要求的通知》,明確規定了風電設備國產化率要達到70%以上,未滿足國產化率要求的風電場建設不許建設,進口設備要按章納稅。2006年風電特許權招標原則規定:每個投標人必須有一個風電設備制造商參與,而且風電設備制造商要向招標人提供保證供應符合75%國產化率風電機組的承諾函。投標人在中標后必須并且只能采用投標書中所確定的制造商生產的風機。
? 風電全額上網
2006年1月1日開始實施《可再生能源法》。該法要求電網企業為可再生能源電力上網提供方便,并全額收購符合標準的可再生能源電量,以使可再生能源電力企業得以生存,并逐步提高其在能源市場的競爭力。
? 財稅扶持
考慮到現階段可再生能源開發利用的投資成本比較高,為加快技術開發和市場形成,《可再生能源法》還分別就設立可再生能源發展專項資金,為可再生能源開發利用項目提供有財政貼息優惠的貸款,對列入可再生能源產業發展指導目標的項目提供稅收優惠等扶持措施作了規定。在國家新頒布的企業所得稅法中也提出對于國家鼓勵發展的產業和項目,可以給予企業所得稅的優惠。
五.08年風電市場情況的調查
1.2008年裝機容量調查
自2003年我國開展大型風電建設前期工作以來,在國家相關政策的持續支持和各方的不懈努力下,我國風電建設快速發展,裝機容量年均增長率達到70%以上。為了更好地掌握全國風電建設和運行狀況,做好風電建設管理工作,促進風電產業持續健康發展,受?chē)?guó)家發展改革委、國家能源局委托,中國水電工程顧問集團公司根據2008年度各省區的風電建設情況,對2008年度中國風電建設成果進行了匯總和統計。2008年全國當年新增風電裝機614萬kW,與2007年相比,年增長率102%。到2008年底,全國(不含港、澳、臺)已累計建成239個風電場,安裝風電機組11638臺,總裝機容量達到1217萬kW,其中已并網發電的風電機組容量為939萬kW。我國風電裝機容量世界排名由2007年的第五名升至第四名,風電裝機規模達到新的水平。
按照2008年底全國風電裝機容量進行排序,位居前五位的省份分別為內蒙古、遼寧、吉林、河北、黑龍江;投資商分別為中國國電集團、中國大唐集團、中國華能集團、國華能源投資有限公司、中廣核風力發電有限公司;內資風電機組制造企業分別為新疆金風科技股份有限公司、華銳風電科技有限公司、東方汽輪機有限公司、浙江運達風力發電工程有限公司、上海電氣風電設備有限公司
2008年分省新增和累計風電裝機
序號 省份 2007年累計 2008年新增 2008累計
KW KW KW
1 內蒙古 1563190 2172250 3735440
2 遼寧 515310 734450 1249760
3 河北 491450 619250 1110700
4 吉林 612260 457200 1069460
5 黑龍江 408250 428050 836300
6 江蘇 29375 354500 648250
7 甘肅 338300 298650 636950
8 新疆 299310 277500 576810
9 山東 350200 222100 572300
10 寧夏 355200 38000 393200
11 廣東 287390 79500 366890
12 福建 237750 46000 283750
13 浙江 47350 147280 194630
14 山西 5000 122500 127500
15 云南 0 78750 78750
16 北京 49500 1500 58200
17 海南 8700 49500 58200
18 河南 3000 47250 50250
19 江西 0 42000 42000
20 上海 24400 15000 39400
21 湖北 13600 0 13600
22 重慶 0 1700 1700
23 湖南 1650 0 1650
24 香港 800 0 800
26 全國(除臺灣省) 5906360 6246430 12152790
十大內資和合資商全稱
北重 北京北重汽輪電機有限責任公司
東汽 東方汽輪機公司
航天安迅能 南通航天萬源安迅能風電設備制造有限公司
華銳 華銳風電科技有限公司
金風 金風科技股份有限公司
明陽 廣東明陽風電技術有限公司
上海電氣 上海電氣風電設備有限公司
湘電 湖南湘電風能有限公司
新譽 江蘇新譽風力發電設備有限公司
運達 淅江運達風力發電工程有限公司
2.制造商市場占有率調查
2008年新增總裝容量中國內資和合資制造商的市場份額
品牌 容量 占當年內資與 占當年新增
制造商 KW 合資制造商比例 總裝機比例
華銳 1402500 29.71% 22.45%
金風 1131750 23.98% 18.12%
東汽 1053000 22.31% 16.86%
運達 233250 4.94% 3.73%
上海電氣 178750 3.79% 2.86%
0明陽 174000 3.69% 2.79%
航天安迅達 150000 3.18% 2.40%
湘電 120000 2.54% 1.92%
新譽 73500 1.56% 1.18%
北重 60000 1.27% 0.96%
其他 143680 3.04% 2.30%
合計 4720430 100.00% 75.57%
2008年外商制造商的市場份額
品牌
(制造商) 容量 占外資制造商比例 占總裝機比例
Gamesa 1552500 33.41% 12.77%
Vestas 1455200 31.32% 11.97%
GE 637500 13.72% 5.25%
Sualon 347250 7.47% 2.86%
Nordex 328750 7.08% 2.71%
其他 325370 7.00% 2.68%
合計 4646570 100.00% 38.23%
2008年中國內資和合資制造商的市場份額
品牌
制造商 容量
KW 占當年內資與合資制造商比例 占當年新增總裝機比例
金風 2629050 35.02% 21.63%
華銳 2157000 28.74% 17.75%
東汽 1290000 17.19% 10.61%
運達 330250 4.40% 2.72%
航天安迅能 250500 3.34% 2.06%
上海電氣 201250 2.68% 1.66%
明陽 175500 2.34% 1.44%
湘電 128000 1.71% 1.05%
新譽 82500 1.10% 0.68%
北重 60000 0.80% 0.49%
其他 202170 2.69% 1.66%
合計 7506220 100.00% 61.76%
[DividePage:NextPage]
六.風機的的簡介
1.工作原理
風力發電的原理說起來非常簡單,最簡單的風力發電機可由葉輪和發電機兩部分構成,如圖1所示??諝饬鲃?dòng)的動能作用在葉輪上,將動能轉換成機械能, 從而推動葉輪旋轉。如果將葉輪的轉軸與發電機的轉軸相連,就會帶動發電機發出電來。孩童玩的紙質風車就是風力機的雛形,在它的軸上裝個極微型的發電機就可發電。風力發電的原理這么簡單,為什么僅到20世紀的中后期才獲得應用呢?第一,常規發電還能滿足需要,社會生產力水平不夠高,還無法顧及降低環境污染和解決偏遠地區的供電問題;第二,能夠并網的風力發電機的設計與制造,只有現代高技術的出現才有可能。20世紀初期是造不出現代風力發電機的。那么,現代風力發電機是什么樣呢?下面我們就介紹一下現代風機的結構與技術特點。
2.現代風機
風力發電機發出的電時有時無,電壓和頻率不穩定,是沒有實際應用價值的。一陣狂風吹來,風輪越轉越快,系統就會被吹跨。為了解決這些問題,現代風機增加了齒輪箱、偏航系統、液壓系統、剎車系統和控制系統等。
現代風機的示意如圖:
齒輪箱可以將很低的風輪轉速(600千瓦的風機通常為27轉/分)變?yōu)楹芨叩陌l(fā)電機轉速(通常為1500轉/分)。同時也使得發電機易于控制,實現穩定的頻率和電壓輸出。偏航系統可以使風輪掃掠面積總是垂直于主風向。要知道,600千瓦的風機機艙總重20多噸,使這樣一個系統隨時對準主風向也有相當?shù)募夹g(shù)難度。
風機是有許多轉動部件的。業已說明,機艙在水平面旋轉,隨時跟風。風輪沿水平軸旋轉,以便產生動力。在變槳矩風機,組成風輪的葉片要圍繞根部的中心軸旋轉,以便適應不同的風況。在停機時,葉片尖部要甩出,以便形成阻尼。液壓系統就是用于調節葉片槳矩、阻尼、停機、剎車等狀態下使用。
控制系統是現代風力發電機的神經中樞。現代風機是無人值守的。就600千瓦風機而言,一般在4米/秒左右的風速自動啟動,在14米/秒左右發出額定功率。然后,隨著風速的增加,一直控制在額定功率附近發電,直到風速達到25米/秒時自動停機。現代風機的存活風速為60-70米/秒,也就是說在這么大的風速下風機也不會被吹壞。要知道,通常所說的12級颶風,其風速范圍也僅為32.7-36.9米/秒。風機的控制系統,要在這樣惡劣的條件下,根據風速、風向?qū)ο到y(tǒng)加以控制,在穩定的電壓和頻率下運行,自動地并網和脫網。并監視齒輪箱、發電機的運行溫度,液壓系統的油壓,對出現的任何異常進行報警,必要時自動停機。
3.風力發電場
現代大型風力發電機,單臺容量一般為600-1000千瓦。目前國際上研制的超大型風力發電機單機容量也只為6MW。對于一個大型發電場來說,其容量還是很小的。因此,我們一般將十幾臺或幾十臺風力發電機組成一個風電場。這樣既形成一個強大的供電體系,也便于管理,實現遠程監控。同時,也降低了安裝、運行和維護的成本
2.風機的組成
機艙:機艙包容著風力發電機的關鍵設備,包括齒輪箱、發電機。維護人員可以通過風力發電機塔進入機艙。機艙左端是風力發電機轉子,即轉子葉片及軸。
轉子葉片:捉獲風,并將風力傳送到轉子軸心。現代600千瓦風力發電機上,每個轉子葉片的測量長度大約為20米,而且被設計得很象飛機的機翼。
軸心:轉子軸心附著在風力發電機的低速軸上。
低速軸:風力發電機的低速軸將轉子軸心與齒輪箱連接在一起。在現代600千瓦風力發電機上,轉子轉速相當慢,大約為19至30轉每分鐘。軸中有用于液壓系統的導管,來激發空氣動力閘的運行。
齒輪箱:齒輪箱左邊是低速軸,它可以將高速軸的轉速提高至低速軸的50倍。
高速軸及其機械閘:高速軸以1500轉每分鐘運轉,并驅動發電機。它裝備有緊急機械閘,用于空氣動力閘失效時,或風力發電機被維修時。
發電機:通常被稱為感應電機或異步發電機。在現代風力發電機上,最大電力輸出通常為500至1500千瓦。
偏航裝置:借助電動機轉動機艙,以使轉子正對著風。偏航裝置由電子控制器操作,電子控制器可以通過風向標來感覺風向。圖中顯示了風力發電機偏航。通常,在風改變其方向時,風力發電機一次只會偏轉幾度。
電子控制器:包含一臺不斷監控風力發電機狀態的計算機,并控制偏航裝置。為防止任何故障(即齒輪箱或發電機的過熱),該控制器可以自動停止風力發電機的轉動,并通過電話調制解調器來呼叫風力發電機操作員。
液壓系統:用于重置風力發電機的空氣動力閘。
冷卻元件:包含一個風扇,用于冷卻發電機。此外,它包含一個油冷卻元件,用于冷卻齒輪箱內的油。一些風力發電機具有水冷發電機。
3.風機的分類及風機的發展趨勢
風力發電機組的分類
1.如依風機的旋轉主軸的方向分類,可分為;水平軸式風機—轉動軸與地面平行,葉輪需隨風向變化而調整位置;“垂直軸式風機”----轉動軸與地面垂直,設計較簡單,葉輪不必隨風向改變而調整方向。
2.按照槳葉受力方式可分成“力型風機”或“阻力型風機”。
3.按照槳葉數量分類可分為“單葉片”,“雙葉片”,“三葉片”,和“多葉片”型風機。
4.按照風機接受風的方向分類,則有“上風向型”---葉輪正面迎著風向(即在塔架的前面迎風放置)和“下風向型”---葉輪背著風向,兩面三刀種類型。上風向風機一般需要有某種調向裝置來保持葉輪迎風。
而下風向機則能夠自動對準風向,從而不用調向裝置。但對于下風向風機,由于一部分空氣通過塔架再吹向葉輪,這樣,塔架就干擾了流過葉片的氣流而形成塔影效
應,使性能有所降低。
5.按照功率傳遞的機械連接方式的不同,可分為“有齒輪箱型風機”和無齒輪箱的“直驅型風機”。有齒輪箱型風機的槳葉通過齒輪箱及其高速軸及萬能彈性聯軸節將轉矩傳遞到發電機的傳動軸,聯軸節具有很好的的吸收阻尼和震動的性能,可吸收適量的徑向,軸向和一定角度的偏移,并且聯軸器可阻止機械裝置的過載。而直驅型風機則另辟蹊徑,配合采用了多項進的技術,槳葉的轉矩可以不通過齒輪箱增速而直接傳遞到發電機的傳動軸,使風機發出的電能同樣能并網輸出。這樣的設計簡單化了裝置的結構,減少了故障幾率。優點很多,現用于大型機組上。
6.根據按槳葉接受風能的功率調節方式可分為:“定槳距機組”—槳葉與輪轂的連接是固定的。當風速變化時,槳葉的迎風角度不能隨之變化。由于定槳距機組結構簡單,性能可靠在于20年來的風能開發利用中一直占據主導位“變獎距機組”—葉片可以繞葉片中心軸旋轉,使葉片攻角可在一定的范圍內(一般0--90度)調節變化,其性能比定槳距型提高許多,但結構也趨于復雜,現多用于大型機組上。
7. 按照葉輪轉速是否恒定可分為:“恒速風力發電機組”—設計簡單可靠,造價低,維護少,直接并網,不足點,氣動效率低,結構載荷高,給電網造成波動,從電網吸收無功功率。“變速風力發電機組”---氣動效率高,機械應力小,功率波動小,成本效收無“功率。“變速風力發電機組”—?dú)鈩?dòng)效率高,機械應力小,功率波動小,成本效率高,支撐結構輕。不足;功率對電壓降敏感,電氣設備的價格較高,維護量大。現常用于大容量的主力機型。
8.根據風力發電機組的發電機類型分類,可分為兩大類;
“異步發電機型”“同步發電機型”只要選用適當?shù)淖兞餮b置,它們都可以用于變速運行風機。異步發電機按其轉子結構不同又可分為:
1.籠型異步發電機---轉子為籠型。由于結構簡單可靠,廉價,易于接入電網,而在小,中型機組中得到大量的使用;
2.繞線式雙饋異步發電機—轉子為線繞型。定子與電網直接連接輸送電能,同時繞線式轉子也經過變頻器控制向電網輸送有功或無功功率。同步發電機型按其產生旋轉磁場的磁極的類型又分為;
1. 電勵磁同步發電機—轉子為線繞極式磁極,由外接直流電流磁來產生磁場。
2. 永磁同步發電機—轉子為鐵氧體材料制造的永磁體磁極,通常為低速多極式,不用外界激磁,簡化了發電機結構,因而具有多種優勢。
9.如根據風機的輸出端電壓高低化分,一般可分為:“高壓風力發電機”—風力發電機輸出電壓為10—20KV,甚至40KV,可省掉風機的升壓變壓器直接并網。它與直驅型,永磁體磁極結構一起組成的同步發電機總體方案,是目前風力發電機中一種很有發展前途的機型。
“低壓風力發電機” 輸出端電壓為1KV以下,目前市面上大多為此機型。
10.如根據風機的額定功率化分,一般可分為:微型機:10KW以下
小型機:10KW至100KW
中型機:100KW至1000KW
大型機:1000KW以上(MW級風機)
風機的發展趨勢根據定槳矩失速型風機和變速恒頻變槳矩風機的特點,國內目前裝機的電機一般分為二類:
異步型
(1)籠型異步發電機;功率為600/125kW 750kW 800kW 1250180kW
定子向電網輸送不同功率的50Hz交流電;
(2)繞線式雙饋異步發電機;功率為1500kW
定子向電網輸送50Hz交流電,轉子由變頻器控制,向電網間接輸送 有功或無功功率。
同步型
(1)永磁同步發電機;功率為750kW 1200kW 1500kW 由永磁體產生磁場,定子輸出經全功率整流逆變后向電網輸送50Hz交流電
(2)電勵磁同步發電機;由外接到轉子上的直流電流產生磁場,定子輸出經全功率整流逆變后向電網輸送50Hz交流電
傳統的失速型風電機組被變槳變速恒頻型風電機組所取代,直驅型風電機組和半直驅型風電機組具有很好的市場及發展前景。當今風力發電領域的尖端技術產品——永磁直驅型風力發電機由于機組可靠,結構簡化,運行噪音低,且能夠根據風速改變風輪轉速,穩定電網運行等優勢。
七.中國風力設備的制價,發電成本,市場前景評估
目前風電場造價成本約為8000~9000元/KW,機組(設備)占75%左右,基礎設施占20%,其它占5%。風能利用小時數在2700~3200小時,其風電成本約0.45~0.6元/千瓦時,另外風電場運行成本費用很低,一旦建成風電場就是一源源不斷的出錢機器(注:一般風電場機組壽命25年)。一臺1000KW的風機大概的成本是8000000---9000000元。

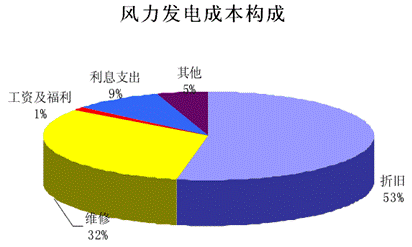

風力發電成本的一般占比示意圖如下所示:
國家政策重點扶持發展新能源和潔凈能源。據有關消息,大于1000KW風電機組進口免征進口關稅;風力發電減半征收增值稅,優先無條件上網,上網電價優惠等政策都有利和加快
我國風力發電的前景的估算
風能資源總儲量約32.26億千瓦,可開發和利用的陸地上風能儲量有2.53億千瓦,近??砷_(kāi)發和利用的風能儲量有7.5億千瓦,共計約10億千瓦。
中國到08后;累計裝機總?cè)萘?215.2790萬KW,10億千瓦,以1000KW計算要裝機多少臺1000000臺2008年全國當年新增風電裝機614萬kW,與2007年相比,年增長率102%。到2008年底,全國(不含港、澳、臺)已累計建成239個風電場,安裝風電機組11638臺,總裝機容量達到1217萬kW,還剩多少9.878億KW其中已并網發電的風電機組容量為939萬kW。08年風電上網電量估計約為120億KW.h。如果按1000KW的風機計算,全國至少還要裝機987847臺風機。
八;附件-----------風電在線監測
風力發電機工作特性及在線監測的必要性
現在大多數風機上運用的通用監測程序叫風場監測,這種方法主要監測輸出電量同時也包含部分故障信息的存儲。通常控制系統的狀態信息、輸出電量以及風速情況將被存儲,并且將其傳送給制造商和運營商。但是只有通過詳細的記錄才有可能觀察到故障。在大多數的情況下,當控制系統發出警報的時候故障已經發生了,然而整個系統能做的只是自動的使風力發電機停機以防止故障的進一步惡化。風場監測通常與周期點相連,這些周期測試點基本能反映整機的特性,例如監測旋轉葉片和基座的裂紋、齒輪箱的振動或者機械部分的磨損等情況。但是這些檢測不能揭示其產生的時間和原因,所能確認的是風機運行的狀況明顯的受限制。就算與以前的數據進行對照比較,檢查的結果也不可能提供故障原因。
近來一些保險公司為了避免那些預防性更換風力發電機零部件的要求,在線監測系統被廣泛的推廣,在實際風力發電機監測的運用中有以下兩個步驟。
(1)連續的在線監控設備(在線診斷儀)使用合適的傳感器與風力發電機的控制系統相連,當風力發電機的零部件特征開始變形時能夠發出警報聲音,其中包含齒輪箱、主軸及電機定子等的振動。自動評估其頻率范圍并與所設定的頻率譜圖相比較,當監控系統給出超出系統設定異常值時,風力發電機會自動地停機并且通過網絡把警報值傳送到維修中心。這樣可以在早期狀態,探測到潛在的危險并能使生產商提出一個有針對性的維護和修復方案。通過零距離不間斷地觀測其零部件,可以設計一個專門的維護計劃方案,從而避免災難性的結果。
(2)周期性機械診斷(手持式診斷儀)是為了對在線診斷儀發出有預警值或異常值的零部件上進行進一步的監測。在周期性的檢查過程中,可將移動測量設備安裝在齒輪箱 、 發電機 及軸等機械零部件上,記錄其頻譜圖并與以前的確定的頻譜圖相比較和儲存。通過與標準的頻譜特性曲線比較,最終判斷出其產生故障的原因。
結論
制造商可以運用在線監測系統將故障信息通過E-mail自動傳遞到世界的任何地方,診斷專家可通過 Internet 接觸到在線監測系統,從而對整個運行系統的狀態作出判斷[4] 。同時在線監測系統給客戶也提供了很多的好處與方便,例如:(1)通過在現監測系統能夠最大程度地使整機安全運行;(2)提前檢測到故障減少過多的損壞;(3)可以對風力發電機有效地保護;(4)通過在線檢測的結果可以對風力發電機有針對性地修復。由于在線監測系統對制造商和投資商都有很大的益處,并且隨著風力發電機行業的大型化、海上化和產業化,在線監測系統在風力發電機上的運用必然會有前所未有的發展和很好
(轉載)
