遠程I/O的規模視機組大小而不同，一般在300～1000點之間，雖然所測量的并非都是十分重要的測點，但它直接反映現場設備的運行狀態，因此應同樣引起我們的重視。
本文擬從遠程I/O的可靠性、實時性、通信冗余等萬面談一下自己的看法，同時對國內現有產品與DCS的通信方式作一個初步的比較。
一、國產遠程I/O產品現狀
遠程I/O一般情況下不單獨構成系統，總是作為DCS的一個組成部分。集中式遠程I/O一般以遠程I/O站的形式出現，均為DCS一體化產品，相當于一個遠程DPU站，由于在網絡結構、通信方式等方面和分布式遠程I/O有著本質的不同，因此本文對該方式不做過多的介紹。如無特別說明，以下部分所提到的遠程I/O均指分布式遠程I/O，簡稱RIO。
國產RIO從現場前端的接口方式區分，主要有RS485、CAN和自定義非標接口三種方式。現場網絡的通信協議同樣分為標準MODBUS/RTU和不開放的廠家自定義協議兩大類。與此相對應，遠程I/O與DCS系統的通信分為兩種方式。一種是直接通信方式，即遠程I/O的前端直接和DCS系統相連，成為DCS的一個有機組成部分;另一種則是間接通信方式，即遠程I/O先構成網絡后再通過協議轉換模塊與DCS系統交換數據。
目前，能夠?qū)崿F(xiàn)直接通信的RIO產品以IDCB/DR系列前端為代表，該系列前端同時也是采用雙串口CPU并支持雙MODBUS總線的RIO產品，其它RIO產品到目前為止則大多采用間接通信方式實現與DCS系統的通信。
二、RIO與DCS直接通信方式簡介

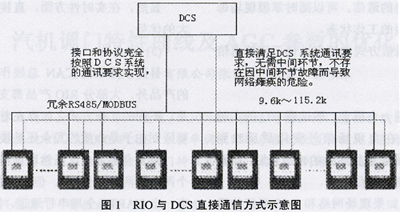

RIO與DCS直接通信方式示意圖如圖1。
該方式要求現場網絡必須采用DCS系統能夠直接支持的總線標準和協議，同時波特率必須和DCS系統的接口設備相匹配。在可行的方案中，通常采用的方式是:"RS485網絡、MODBUS協議RTU方式、9.6-115.2k波特率"以和DCS提供的RS232或RS485接口進行通信。和間接通信方式相比，該方式的特點是減少了前端和轉換裝置之間進行通信的附加環節(不論這個環節通信波特率是高還是低)，因而實時性較好、降低了成本、并減少了故障點和維護量，在經濟性、實時性和可靠性等方面都比較有利，是遠程I/O與DCS系統通信時較為理想的方式之一。
三、RIO與DCS間接通信方式簡介

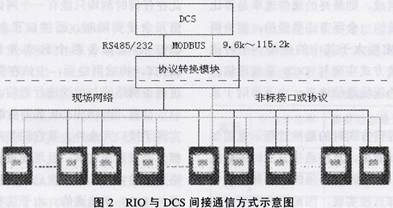

RIO與DCS間接通信方式示意圖如圖2。
在現場網絡的接口和協議無法滿足DCS系統的通信要求時，必須增加協議轉換器才能實現與DCS系統的通信。協議轉換器的作用是:周期性地通過通信獲取現場各臺前端的數據，然后對數據進行規格化處理，再通過標準接口和MODBUS協議與DCS進行通信。
協議轉換器有時也稱"××模塊"，其實質是為了實現現場網絡和DCS系統之間的協議轉換。
四、兩種通信方式的比較
1.兩種方式的相同點
(1)現場部分都是采用分布式串行數字通信網絡，節省電纜，易于安裝。
(2)與DCS的最終接口都是標準串口(RS232或RS485)，并且采用相同的協議: MODBUS協議RTU方式。
2.區別
從示意圖中可以看出，兩種方式的主要區別在于間接通信方式比直接通信方式多了一道環節，并因此帶來了諸多不同。以下就幾個主要方 面對兩種方式進行比較。
(1)可靠性
采用直接通信方式時，只要現場網絡正常，且DCS的接口部件正常工作，則遠程I/O前端就可以很可靠地實現與DCS系統的通信，周期性地將最新數據送入DCS中，供進一步處理和顯示。
而在采用間接通信方式時，因增加了一道中間環節，對通信的可靠性將產生不利影響，無論轉換器因何種原因出現故障(如電源故障、硬件故障、軟件故障、死機、接口故障等)，均將導致通信失敗。而直接通信方式則不存在這些問題。
對于采用國際標準的接口電路，接口器件的可靠性有著充分的保證，實際現場應用情況也證明了這一點。
另外，在采用直接通信方式時，由于DCS直接控制現場網絡的通信，可以隨時掌握現場每個從站即現場前端的工作狀態。
顯然，直接通信方式的可靠性優于間接通信方式。
(2)實時性
首先必須清楚一個概念，即遠程I/O的實時性應該主要體現在自現場信號變化后反映到DCS系統人機界面或數據庫內的時間長短，而不是單純的底層網絡的通信速率。
還必須清楚，如果現場網絡和DCS系統的通信由兩個時間段組成，則最終的通信速率是要比兩個時間段中較慢的一個環節還要慢的，因為兩段時間的總和肯定要大于其中的任何一個時間段。任何通過間接方式實現與DCS系統通信的RIO產品所標稱的現場通信速率，決不等同于系統的整體速率。

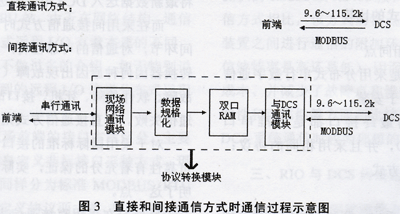

直接和間接通信方式時的通信過程示意圖如圖3。從圖3可以看出，直接通信方式時的數據處理以及與DCS通信時所必須的接口和協議等功能已在前端內部直接實現，因而不再需要中間轉換裝置，其與DCS系統通信的時間基本上相當于間接通信方式中轉換模塊與DCS通信的時間(因兩者的協議和波特率是相同的)，而省去了現場前端和轉換器之間進行通信所花的時間。也就是說，無論間接通信方式中的前端與轉換器之間 采用何種通信、也無論其速度快慢與否，和直接通信方式比較起來都是要多花時間的。
顯然，在實時性方面，直接通信方式有著很大的優勢。
(3)冗余性
目前，除采用CAN總線作為現場網絡接口的產品外，大部分RIO產品都支持網絡冗余。但是，不同的冗余方式之間存在著較大的差別，主要區別在于是介質的冗余還是接口的冗余。
對于介質冗余，雖然現場網絡可以連接為兩個網(即兩條通信線)，但由于前端內的CPU只有一個UART(全局串行通道，簡稱串行口)，因此在任何時刻均只能有一個網處于工作狀態，通信冗余受到限制。而接口冗余則要求前端內的CPU必須具備兩個獨立并且可同時工作的UART，構成網絡后，主站在需要時可以同時通過兩條網絡線與前端進行通信。
目前，除IDCB/DR系列前端采用雙串口CPU實現了接口冗余外，其它同類產品的現場部分大都為介質冗余方式，且現場設備的數據通信和網 絡冗余的實現只能由自己的轉換設備進行，然后再與DCS系統通信。由于這種中間設備是單一的，如果出現故障，將導致整個網絡的癱瘓，因 此最多只能稱為部分冗余。
另外，由于直接通信方式時不需要中間環節，因此減少了一個故障點，降低了成本，又減少了設備所占用的空間，同時減少了投運后的維護量。
經過上述三方面的比較，總體來講，可以肯定地說，在DCS作為最終的監控系統的前提下，采用直接通訊方式(比如IDCB/DR系列前端)實現遠程I/O與DCS的"開放、透明、無縫"通信比較有利。
五、有關RIO產品通信速率的誤區
在RIO與DCS進行通信時，與速率有關的概念較多，容易引起混淆，以下是用戶容易產生誤解的幾個方面:
(1)在間接通信方式時，現場速率不等于系統速率，因為最終的通信速度取決于與DCS的接口、協議和波特率，不論現場速率如何，系統的整體通信速率都不會高于轉換器與DCS之間的通信速率。
(2)有的RIO產品將1.2M或2.5M作為現場網絡的通信速率上限，此時其通信距離受到限制，一般無法在現場長距離按此速率進行通信，實際通信速率多為產品的通信速率下限。
(3)考慮系統的實時性時，總的時間周期應該是"信號測量時間+通信時間"，必須將信號測量時間考慮在內。
六、遠程I/O的發展趨勢
目前，除了RS485/232、MODBUS成為遠程I/O和DCS通信時事實上的標準以外，國產遠程I/O產品在其它方面均是各不相同，沒有一個統一的標準和規范。從用戶的角度講，當然希望所有的產品都是"開放、透明"并標準化的。隨著現場總線和工業以太網的發展及其底層器件的不斷推出和完善，相信遠程I/O必將逐步走向現場總線的道路，標準化、開放化是其必然的趨勢。
