一、現場總線概述
1.1 現場總線的定義和主要標準
根據國際電工委員會IECl158定義，安裝在制造或過程區域的現場裝置與控制室內的自動控制裝置之間的數字式、串行、多點通信的數據總線稱為現場總線。以現場總線為紐帶，把控制、補償計算、參數修改、顯示、報警等功能分散到各個現場儀表，實現就地設備遠程操作、診斷和預見性維護，從而構架出一種全新的數字控制系統，稱之為現場總線控制系統(FCS)。目前現場總線還未形成統一的標準，常見的現場總線主要有PROFIBUS、基金會現場總線(FF)等。
PROFIBUS(Process Field Bus)始于1987年，由德國工業界聯合開發，其規則和標準成為德國工業標準,即DIN E l9245[2]PROFIBUS標準。1996年，德國國家現場總線標準成為國際性標準，即歐洲標準EN50170。2000年3月，PROFIBUS標準被批準為國際現場總線標準IEC61158的組成部分(TYPEⅢ)。PROFIBUS主要由PROFIBUS-FMS、PROFIBUS-PA和PROFIBUS-DP等3部分組成，其中PROFI-BUS-DP是一種高速(數據傳輸速率9.6kb/S～12Mb/s)、經濟的設備級網絡，主要用于現場控制器與分散I/O之間的通信，可滿足交直流調速系統快速響應的時間要求;PROFIBUS-PA用IECⅡ58-2標準，傳輸速率為31.25kb/s，提供本質安全特性，適用于安全性要求較高以及由總線供電的場合;PROFIBUS-FMS主要解決車間級通信，完成中等傳輸速度的循環或非循環數據交換任務。使用PROFIBUS技術核心的公司有SIEMENS、E+H和SOFTING等。華能玉環電廠綜合各方面因素最終選用了PROFIBUS現場總線作為實現水處理集中控制系統的硬件基礎。
基金會現場總線(FF)于1994年由美國Fisher-Rosemount和Honeywell為首成立。它以ISO/OSI開放系統互連模型為基礎，取其物理層、數據鏈路層、應用層為FF通信模型的相應層次，并在應用層上增加了用戶層?；饡?huì)現場總線分Hl和H2兩種通信速率。Hl的傳輸速率為31.25kb/s，可支持總線供電和本質安全防爆環境。支持雙絞線、光纜和無線發射，協議符號IECl158-2標準。傳輸信號采用曼冊斯特編碼。
1.2 現場總線的特點及優點
現場總線的核心是總線協議，基礎是智能現場裝置，它具有以下優點:(1)由于節省了大量傳統的IO卡件、隔離器、控制柜、信號電纜及設備間連接電纜，且安裝、調試方便，使系統成本大大降低;(2)具有全開放的系統結構，便于系統擴充;(3)系統易學易用、可控性好，各種設備的功能設置、相互鏈接、下載等組態簡單，一致性好，有著友善的圖形化的人-機界面;(4)系統可靠性高，全數字化信號精度比傳統的模擬信號高，高度分散控制使風險得到徹底分?jǐn)?(5)系統可維護性好，智能化的現場級設備，具有自診斷功能，利用大量的非控制信號，可實現就地設備狀態遠程控制、診斷及預見性維護。
二、工程應用情況
華能玉環電廠位于浙江省臺州市玉環縣大麥嶼開發區，規劃容量為4×1000MW。一期工程2×1000MW機組已于2004年6月28日正式開工，計劃2007年上半年投產發電;二期工程2×l000MW機組計劃于2008年投產發電。它是我國第一座百萬千瓦級超超臨界燃煤機組，比國內現有最先進的超臨界機組的熱效率高2%～3%。
玉環電廠在水處理集中控制系統全面采用了PROFIBUS DP/PA現場總線技術，西安熱工研究院有限公司承擔了華能玉環電廠水處理集中控制系統的設計、成套及調試工作。
該系統選用西門子公司的PCS 7作為硬件平臺，配置了2對冗余的主控制器CPU417H，分別用于鍋爐補給水系統、工業廢水系統。從控制室到現場的控制設備之間，完全采用現場總線通訊的方式，將水泵電機、風機電機、加藥變頻器、氣動電磁閥、氣動調節閥、壓力變送器、流量變送器、液位變送器、化學分析等儀表和現場控制設備連在一起。所有的現場設備都具有數字通訊接口，控制室的指令和現場設備的狀態信息都通過現場總線進行傳輸。
該系統中的低壓電器設備(MCC)采用西門子智能電機控制器SIMOCODE,配上相應的斷路器、接觸器構成完整的智能控制保護單元。氣動隔膜閥的電磁控制閥采用ET2OOX的閥島來控制，氣動調節閥采用氣動閥門定位器。由于SIMOCODE、ET2OOX的閥島和氣動閥門定位器均帶有現場總線接口，可以方便地實現現場總線網絡的連接。現場的壓力變送器、流量變送器、液位變送器、化學分析儀表等采用PROFIBUS PA總線，所有的現場儀表和執行器都通過DP/PA耦合器連接到總線網絡上。

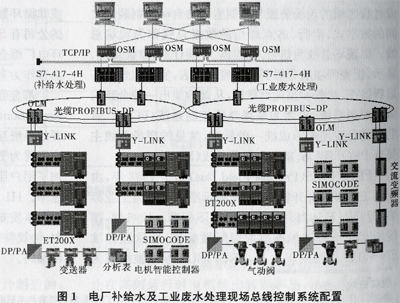

系統組態軟件采用西門子STEP7，監控軟件采用Intellution公司IFX3.6，設備狀態診斷軟件采用西門子專用過程設備管理軟件SIMATIC PDM。由于全部采用了符合現場總線標準的設備，可大量采集和傳輸數字化狀態信號又不會大幅增加通訊負荷，故可實現就地設備的遠程診斷，用戶可以根據設備診斷信息進行預見性維護，極大提高了設備日常維護和管理效率。系統配置如圖1。
三、結語
現場總線控制系統是一種全開放、全數字、全分散的新型控制系統，它實現了現場級設備的數字化、網絡化?，F(xiàn)場設備級的數字化、網絡化是火電廠數字化管理的基礎，全面使用現場總線控制系統必將大大提高發電企業的管理效率。華能玉環電廠補給水及工業廢水處理現場總線控制系統的實施對火電廠應用現場總線系統，加快火電廠數字化進程，將起到促進作用。
