變頻調速在油田污水處理中的應用(一)

ainet.cn 2009年11月30日

以往的油田污水處理控制多采用常規的儀表控制，以手動為主，勞動生產率低，系統信息分散。為了降低污水處理成本，達到減員增效的目的，就必須提高污水處理的自動化水平。常規儀表構成的控制系統已不能滿足污水處理需要，而智能化、分布式、開放型、網絡化、管控一體化是污水處理自動化發展的趨勢。筆者在分析西門子矢量變頻器6SE70和S7-300PLC（可編程邏輯控制器）的基礎上，設計了基于S7-300PLC和6SE70矢量變頻器的油田污水處理系統的新方案，重點針對pH值的控制，給出了采用C唱C算法（科恩（Cohen）-庫恩（Coon）法）確定控制器的方法，并將該算法成功運行于S7-300PPLC控制器中。

1　控制系統整體結構

1.1　西門子可編程邏輯控制器和矢量變頻器

西門子S7-300PLC可編程控制器作為控制系統的中央處理單元，該控制器采用模塊化結構，靈活而易于維護，大量功能支持和幫助用戶進行編程、啟動和維護，集成有開放型Profibus現場總線接口、DP網絡接口和MPI全局數據網絡接口，用于同時連接編程器、PC機、人機界面系統及其他自動化控制系統。用STEP7編程軟件進行控制系統的組態和編程方便靈活，可使用標準的梯形邏輯、功能塊圖或語句表多種方式進行編程，增強了系統可靠性，又提高了自動化控制水平。

西門子6SE70變頻器矢量控制策略是將異步電動機在三相坐標系下的定子交流電流，通過三相-二相變換，等效成兩相靜止坐標系下的交流電流，再通過按轉子磁場旋轉變換，等效成同步旋轉坐標系下的直流電流，即將力矩電流、勵磁電流分量進行解耦，使解耦的磁通與力矩控制器互不影響，從而電機的速度和力矩連續可調。6SE70矢量控制變頻器是全數字式的交直交電壓源型SPWM變頻器，其逆變器的主開關為IGBT，具有良好的驅動性能。它采用先進的轉子磁場矢量控制策略，可以達到同直流傳動系統相媲美的靜、動態性能，具有電機參數自動辨識，調解器參數自動優化，故障自診斷等功能。

6SE70利用通用串行接口協議USS（UniversalSerialInterfaceProtocol，USS）通信格式實現S7-300PLC與變頻器的通信功能，組成該機的控制系統。USS協議是西門子公司為變頻器開發的通信協議，可以支持變頻器同PLC之間建立通信連接，常適合于規模較小的自動化系統。它以主從方式構成工業監控網站，在網絡內有一個主站，1～31個從站，各站點有唯一的標識碼識別。

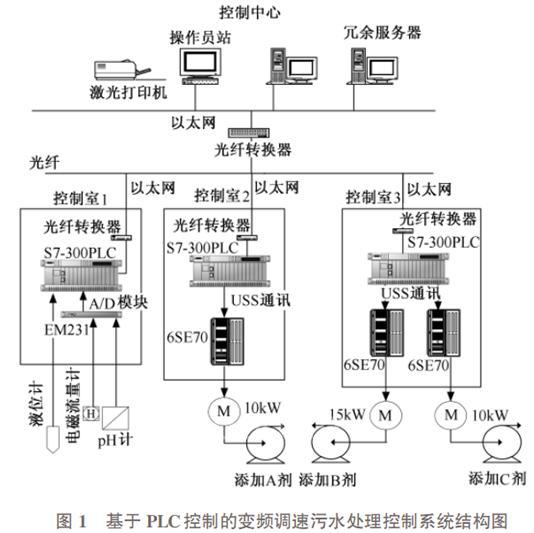

1.2　基于PLC控制的變頻調速污水處理控制系統結構圖

污水處理系統的控制原理框圖見圖1，主要由以下幾個部分組成：①S7-300PLC控制器?？刂破魇窍到y(tǒng)的核心部分，它接收并處理輸入信號，產生完成各種控制作用的輸出信號。②輸入模擬量模塊。將現場的流量、pH值等信號經過模擬模塊的處理，變成控制器所需要的標準電平信號。③S7-300PLC控制器輸出的控制信號通過USS通訊協議，傳送到6SE70變頻器，改變變頻器輸出的電網頻率，從而改變執行電機的轉速，改變添加藥劑量的大小。④顯示與報警。為了調整方便，工作運行時監視故障的發生以及向工作人員報警。⑤控制中心?？杀O(jiān)視各控制室和主要設備的運行狀態、污水流量、pH值，從而可全面掌握污水處理的生產情況，做出合理的調度決策。
