在煤礦生產過程中，有大部分設備都需要配置雙電源。如地面的主通風機、主提升絞車以及瓦斯抽放泵站等;井下的局部扇風機、移動式瓦斯抽放泵以及主排水泵等也都需要配置雙電源。但在實際應用中配置了雙電源的設備，其起動控制設備還未達到完善。除井下局部扇風機在近幾年開發研制出了雙風機雙電源自動切換組合開關外，礦井供電中絕大多數雙電源設備采用的都是單開關母聯式雙電源供電。這種單開關母聯式雙電源供電在實際運行中，使用的開關較多，起動、切換、操作都比較麻煩。而且在正常供電時，母聯開關一二次同時帶有兩個電源的電，給供電管理帶來了困難，使得供電管理工作難度加大，日常的維護工作量加大。若采用雙電源組合開關只需要兩臺開關，而且操作起來非常簡便，不會出現誤操作現象。
1 單開關母聯式雙電源供電原理分析

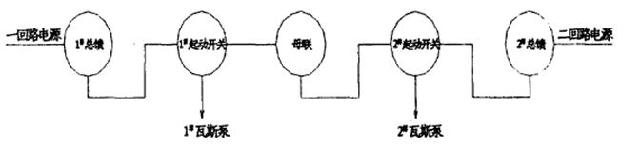

1.1 供電原理圖
1.2 供電原理分析
(1) 在正常供電時，兩趟回路全部有電，總饋開關隔離零位，母聯開關分斷閉鎖。如果1#瓦斯泵為工作，2#瓦斯泵為備用，那么供電情況為：
一回路電源→1#總饋(合閘)→l#起動開關(合閘)→1#瓦斯泵得電正常運行;
二回路電源→2#總饋(合閘)→2#起動開關(分閘)→2#瓦斯泵未得電處于備用態。
(2) 當出現一回路供電中斷時，2#瓦斯泵作為備用泵應立即起動。這時需要人工起動2#瓦斯泵，切換抽放系統中所有控制閘門。操作起來比較麻煩，起動時間較長，有時會出現備用泵不能正常起動運行現象。如果采用二回路電源給1#瓦斯泵供電，那么先得閉鎖住1#總饋，才能送出母聯開關，然后起動1#瓦斯泵。若誤操作了就可能造成重大事故，此項安全全靠人為保證，沒有可靠的電氣閉鎖。
2 雙電源組合開關供電原理分析

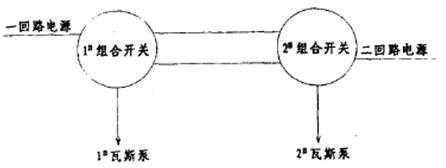

2.1 供電原理圖
圖2 供電原理圖
2.2 供電原理分析
2.2.1 在正常供電時，兩趟回路全部有電，組合開關隔離零位，雙電源互備。如果1#瓦斯泵為工作，2#瓦斯泵為備用，那么供電情況為：
一回路電源→1#組合開關(一路合閘)→1#瓦斯泵得電正常運行;
二回路電源→1#組合開關(二路閉鎖)→給1#瓦斯泵備用。
二回路電源→2#組合開關(一路閉鎖)→給2#瓦斯泵備用;
一回路電源→2#組合開關(二路閉鎖)→給2#瓦斯泵備用。
2.2.2 當出現一回路供電中斷時，2#瓦斯泵作為備用泵應立即起動。這時需要人工起動2#瓦斯泵，切換抽放系統中所有控制閘門。操作起來也比較麻煩，起動時間較長。但如果采用二回路電源給l#瓦斯泵供電，那么非常簡單，只要把1#組合開關的隔離手把反向搬動到二回路位置，就能立即起動1#瓦斯泵。不會出現誤操作現象，可靠的保證了安全。
3 結束語
通過上面供電原理分析，采用雙電源組合開關，比單開關母聯式供電可節省開關3臺，簡化了供電程序。使供電管理更容易。當出現一回路停電時，只要把組合開關的隔離手把反向搬動到另回路位置，就能立即起動工作瓦斯泵。操作簡單，起動時間短，可靠的杜絕了因誤操作而造成的事故。同時采用雙電源組合開關后，雙電源同時能為每臺瓦斯泵互備，可靠性極高，使得雙電源供電更加安全可靠。雖然在生產實際中，已經實現了雙風機雙電源自動切換組合開關的成功應用，但在其它雙電源設備供電中，雙電源組合開關還處在開發階段，礦井的安全供電進一步完善可靠，還需雙電源組合開關進一步的開發應用。
