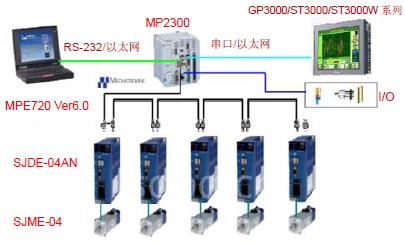

采用傳統的人工機械臂調整方式不僅效率低，而且精確度差。采用Pro-face人機界面產品GP/ST3000 系列，操作人員會在人機界面GP/ST3000 系列上通過很直觀的畫面來設置各運動臂的參數。當運動臂開始動作時，主軸編碼器跟隨電機軸旋轉，同時就把運動臂的位置信息傳送到安川運動控制器MP2300 中，這樣GP/ST3000 系列上可以從安川運動控制器M
除此之外，用戶在使用Pro-face 的產品在與安川電機的產品連接時，還能使用到非常有效的功能：
Pro-face 設計了多種市場上使用范圍比較廣的控制器的示例部件，供用戶在畫面編程時從Pro-face 網站上下載使用，例如安川電機MP2300 的示例部件(見圖一)，Pro-face 將MP2300 與GP/ST3000 系列相關的通訊參數配置好，客戶在畫面編程時直接選用MP2300 的部件即可，從而可以大大縮短畫面編程的時間，并且無需編程直接通過GP/ST3000 系列人機界面讀寫或監控MP2300 系列相應的參數(見圖二、三)。

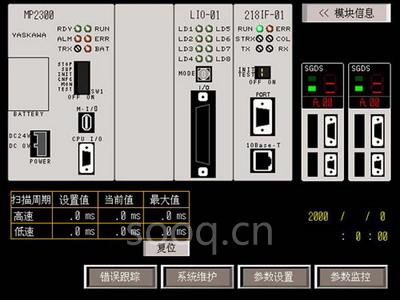

圖一：安川電機 MP2300 系列示例部件

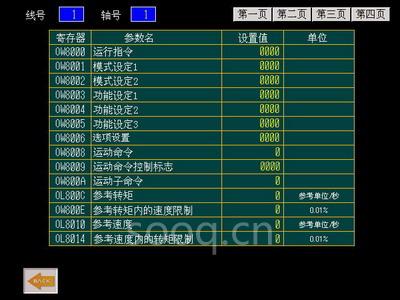

圖二：通過預先設計好的示例部件選用后可以直接讀取MP2300系列的寄存器的參數值，并可以對允許寫入的寄存器進行數據修改。
圖二：安川電機 MP2300 系列示例部件

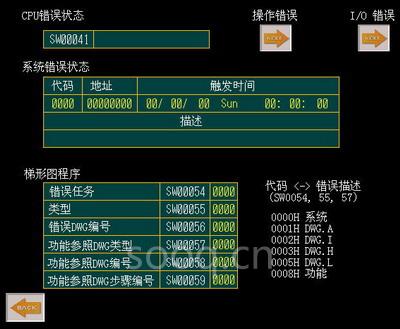

圖三：通過預先設計好的示例部件選用后可以直接監控MP2300系列的狀態和報警錯誤消息。
圖三：安川電機 MP2300 系列示例部件
為了提高現場維護的便利性，Pro-face 提供了不使用PC 的情況下傳輸PLC 程序的現場解決方案，維護人員可以不攜帶PC，將安川電機MP 系列的PLC 程序存儲在CF 卡或U 盤中，帶到現場直接插入Pro-face的GP/ST3000 系列人機界面中，透過人機界面將PLC程序傳輸?shù)組P 系列中，參見圖四。

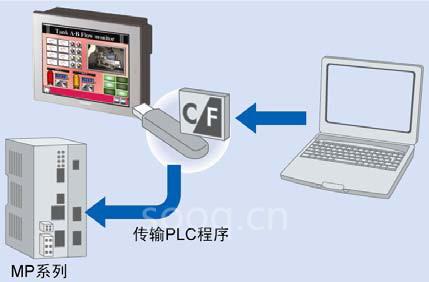

圖四：不使用 PC 傳輸PLC 程序
Pro-face 的“穿越功能”(參看圖五)，可以實現通過 GP/ST3000 系列人機界面輕松調試PLC 梯形圖程序，從而實現了無論在任何地點都可以執行PLC 調試的工作，以安川電機產品舉例，現場使用Pro-face的GP/ST3000系列人機界面連接安川電機的MP2300 系列控制器，工程師在辦公室電腦上，通過以太網透過人機界面直接調試MP2300系列控制器的梯形圖，從而可以實時調整因生產計劃變化而需要作的數據修改。

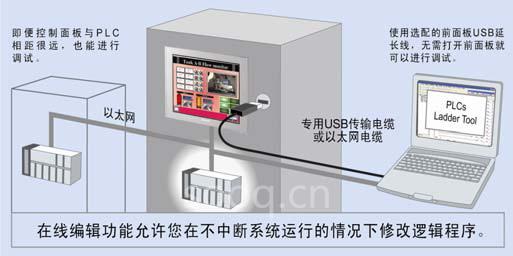

圖五：Pro-face 穿越功能
在此應用案例中采用Pro-face 人機界面和安川電機控制器，使得電氣系統簡潔統一、功能完整，并且對于客戶來說機器也具有了更好的維護性，大大提高了工作效率。
