【摘要】本文介紹如何操作 FDT/DTM軟件，了解軟件的功能、參數設置、設備診斷的操作過程。
【關鍵詞】PACTware軟件 參數設置 設備診斷
Abstract: The article shows you how to operate FDT/DTM software. Let you understand what is the software’s function, parameters setting, device diagnoses.
Key word: PACTware Parameter setting Device diagnoses
安裝完了FDT（現場設備工具）/DTM（設備類型管理器）的各項內容后，下一步的問題會是：FDT/DTM有什么功能？怎樣對這些軟件進行操作？怎樣通過它們對現場設備實現參數設置？怎樣在線進行設備的診斷？
本文就是針對這些問題，就PACTware框架應用和一些廠家的DTM， 對FDT/DTM軟件進行一番操作和試用，逐步了解這些軟件的運行規則，體會這種新技術的功能。
第一步，創建驅動器，即建立通信設備類型管理器ComDTM。

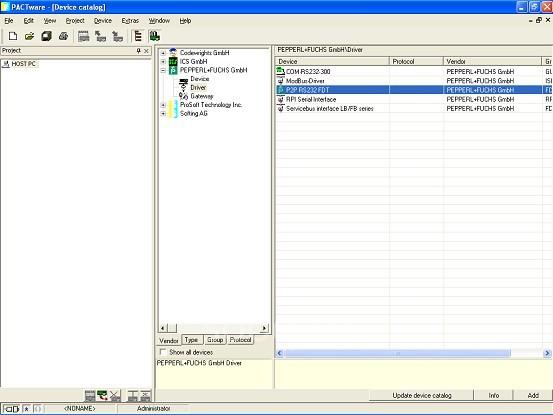

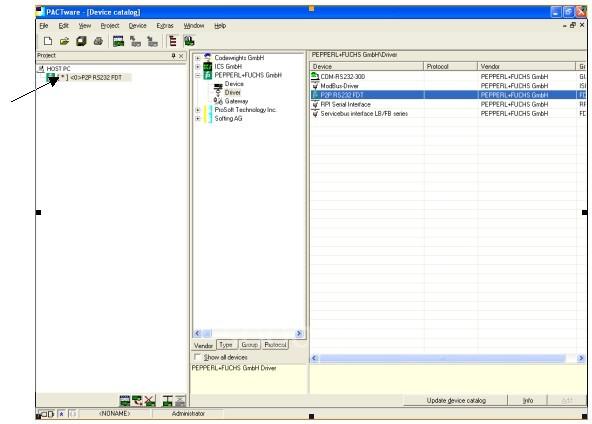

按設備目錄按鈕，打開設備目錄，如下圖：
選擇一個你要進行設備連接的廠商名稱，如 PEPPERL＋FUCHS GmbH。中間瀏覽器會出現三個子項名稱：設備、驅動器和網關。我們用鼠標點擊驅動器，右側窗口會出現五個已經安裝的驅動器：COM－RS232－300、Modbus－Driver、P2P－RS232－FDT、RPI Serial Interface和ServiceBus Interface LB/FB series。
我們?nèi)鐖D選擇P2P－RS232－FDT并雙擊鼠標，則會出現下面圖形，在左側瀏覽器窗口，在HOST PC下，出現了你剛建立的[*]<0>P2P RS232 FDT的子目錄，第一步工作就完成了。
第二步，創建設備的連接，即建立設備類型管理器DTM。

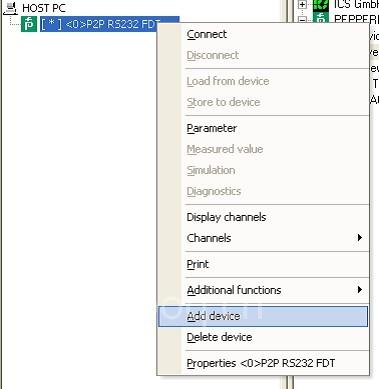

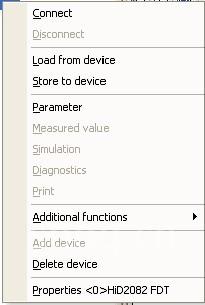

用鼠標點住剛建立的子目錄[*]<0>P2P RS232 FDT，按右鍵，會出現以下菜單，

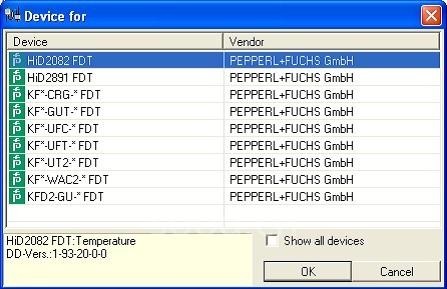

在下拉菜單中選擇添加設備（Add device），就會出現下面的列表，
這個設備列表都是PEPPERL＋FUCHS GmbH公司支持P2P RS232 FDT驅動器接口的設備模塊，比如第一項：HiD2082 FDT就是一個溫度模塊。我們選擇它并按OK按鈕，就會出現下面的圖形，
[DividePage:NextPage]

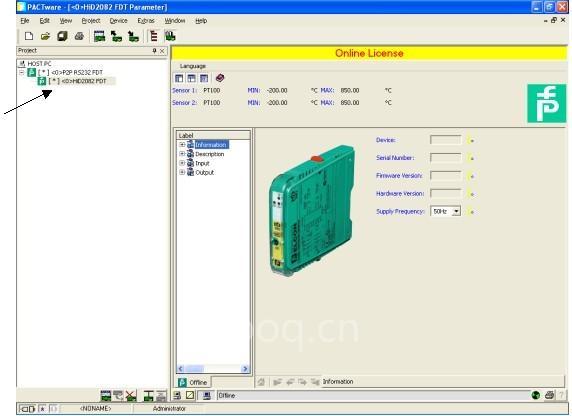

然后雙擊左側的瀏覽器窗口中的[*]HiD2082 FDT，右側窗口就會出現該模塊的基本信息。

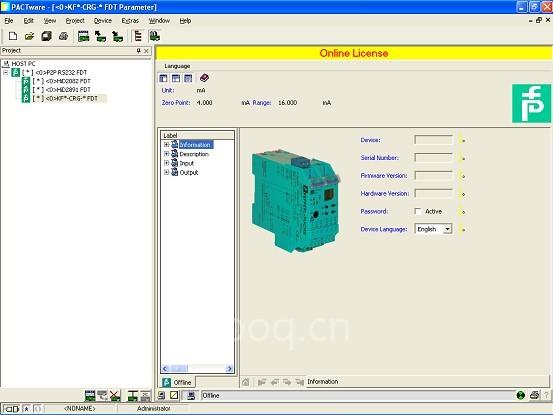

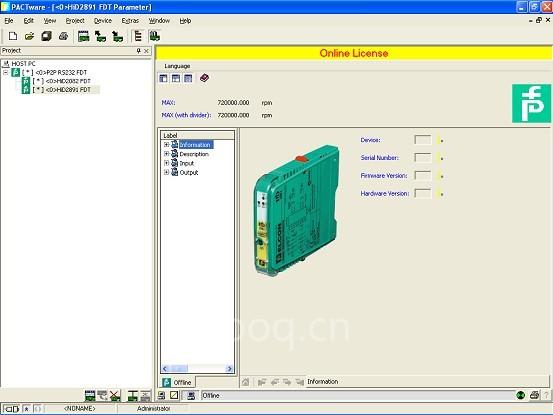

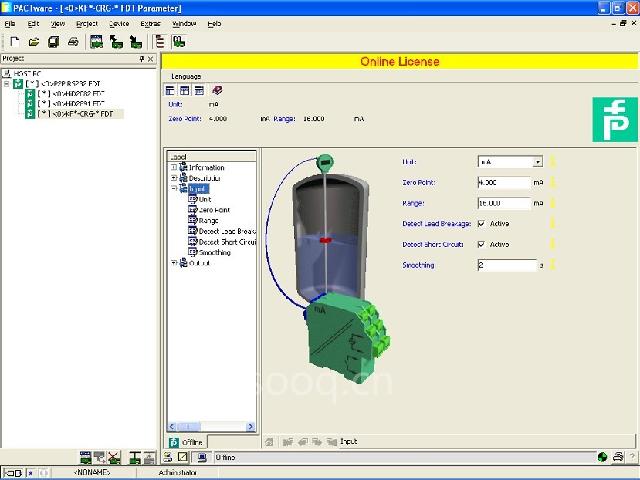

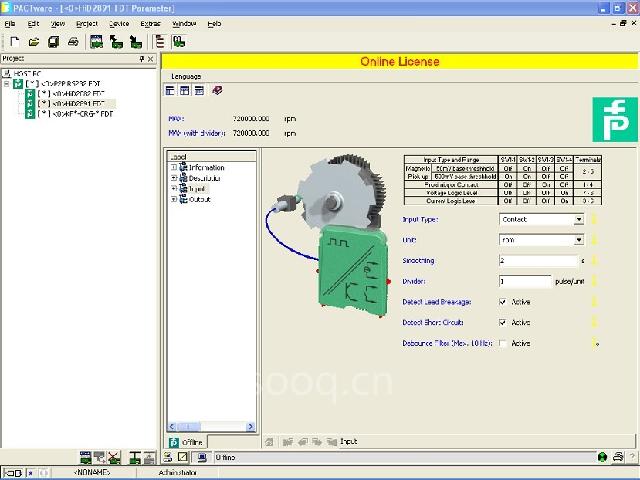

同理，我們再增加兩個模塊：數字量模塊和模擬量模塊，如圖所示，

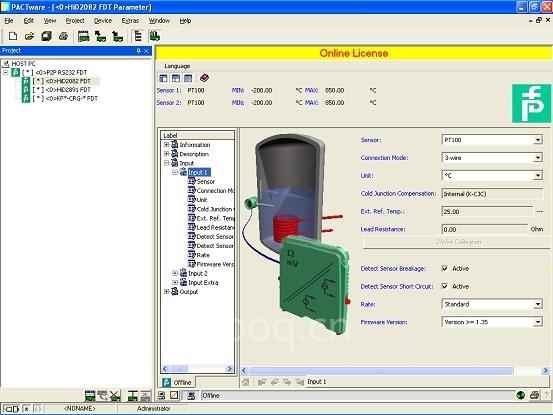

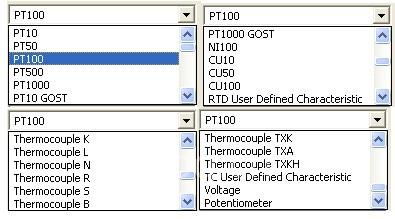

可以有兩線、三線和四線的接線方式。
，有攝氏溫度、華氏溫度和歐姆數（電位計）。
， 有標準和慢速兩種。第十一行為固件（模塊本身軟件）版本號
， 如果是新版本，選擇>=1.35，如果是老版本，選擇<1.35。

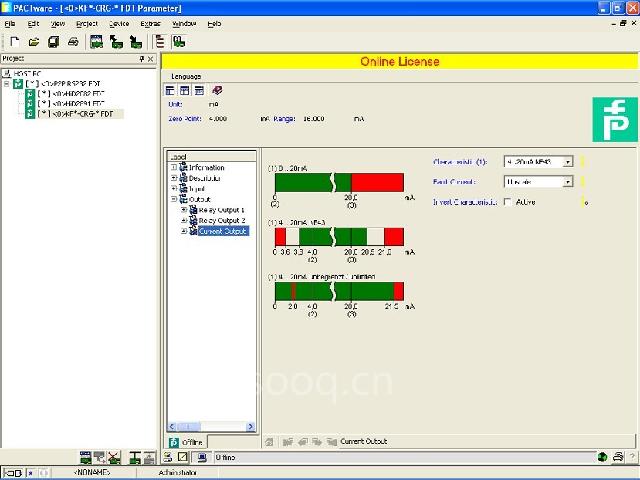

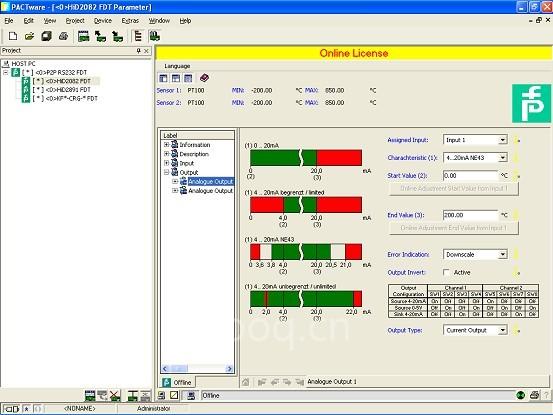

下拉列表有四種選擇，對應含義見圖中模塊窗口左側的彩色示意圖，表示了它們輸出特性的區別。
。Upscale代表輸出定位在最大值，Downscale表示輸出定位在最小值，Hold表示保持當前值，Up-/ Downscale表示根據故障決定最大值或者最小值。
可以選擇電流輸出或者電壓輸出。
： 根據現場具體的輸出連接設備，來決定按哪一組進行設置。
作者：華镕 羅克韋爾自動化（中國）有限公司 全球標準及貿易/中國地區經理
