【摘要】本文簡要介紹了EDDL技術的發展過程，包括了該技術的起源、結構和執行情況。

【關鍵詞】電子設備描述語言      電子設備描述  設備描述

Abstract: The article gives a brief description of EDDL technology.  It includes introduction, architecture and implementation.

Key word:  EDDL      EDD DD

一、綜述

        智能設備和手持式通信器，為現場設備參數調整和故障診斷提供了前所未有的方便性。在過去，技術員要對不同類型現場設備實現技術支持是比較困難的，因為這些設備來自不同的廠商、使用不同的手持式通信器。

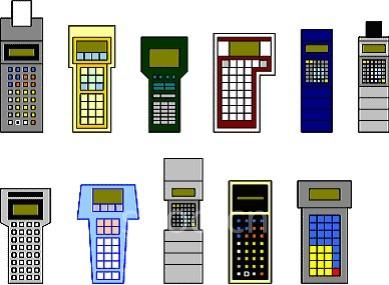

圖1. 在 EDDL出現之前，需要大量的手持式通信器

        因為最終用戶的強烈要求，智能設備最終采用了相同的協議，并且可以用筆記本電腦加網絡、運行PC軟件而連接智能設備。但很多復雜的設備仍然使用它們自己的專用軟件，不支持其他廠家的設備。用戶不得不購買和安裝很多應用軟件，而且每種應用軟件在視窗操作系統下，有著不同的顯示頁面與操作方法。

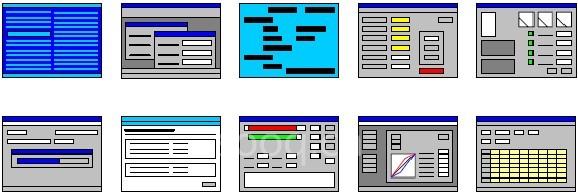

圖 2. 在 EDDL出現之前，需要大量、不同的應用軟件

       當然，在中央控制室里，用維護工作站對設備進行檢查是非常重要的，但在執行現場服務時，還需要使用一種便攜式通信器，方便現場操作。

       電子設備描述語言EDDL（Electronic Device Description Language）是一種設備集成技術，它使用一種電子文件，按一種公共語言來描述智能設備，以一種機器可讀格式，通過手持式通信器或應用軟件進行通信，比如：DCS配置工具或者智能設備管理軟件。

       自1992年后，幾乎每個儀表技術員，每天都從EDDL中獲得了收益，只是很多人自己不知道而已。EDDL是非常重要的，并且在制造業和流程工業的數字通信中，應用非常的普遍。

        EDDL語言，針對智能現場設備，是專門用來創建電子設備描述 EDD（Electronic Device Descriptions）文件的。EDD 文件由設備的開發者來編寫，然后按照每個特定設備模型的具體要求進行剪裁。EDDL 可對軟件聲明，在設備中怎樣進行通信、解碼和顯示信息。制造商用EDDL把一些設備的應用功能寫入交互的“方法”之中，用于指導技術員完成比較復雜的程序，比如通過提示，一步一步地完成校準或者啟動程序。圖形界面先把設備中有價值的數據提取出來，然后用容易理解的方式顯示出來。使用 EDDL，設備制造商為技術員提供了一種對他們的設備進行無限制訪問的方法，實現設備所具有的全部功能，所有的菜單和參數都按制造商的意愿顯示在窗口中。EDDL 可支持復雜的圖形功能，非常像一幅 HTML編寫的網頁。

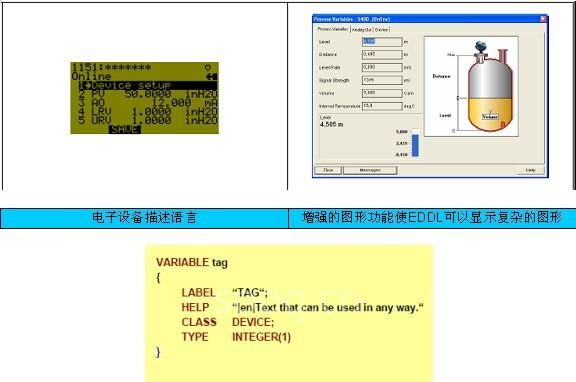

      電子設備描述語言  增強的圖形功能使EDDL可以顯示復雜的圖形

圖3 用 EDDL 定義一個設備變量

        從技術上講，設備開發者可以使用任何文本編輯器來編寫EDD，但在一個集成開發環境中，通常會帶有集成的編輯器、表示器和測試器，而且具有仿真功能，這使得開發更加方便。

       EDDL是一種采用系統駐留的技術。它用電子信息描述現場設備，并可以通過控制系統、手持式通信器或設備管理器，與設備信息交換，并得到正確地解釋。對每個不同設備的電子設備描述文件，都要拷貝到計算機或者手持式通信器之中。一個通用的工具軟件能夠配置、調試、診斷、校準和微調所有的現場設備，這要基于他們各自的電子設備描述。手持式通信器和智能設備管理軟件，每天都用于工廠中很多不同設備的維護和操作，他們以圖形的方式顯示來自如安全閥門的局部沖程測試結果，以及諸如滯后曲線、階躍響應和閥門信號等性能分析。同樣地，使用由 EDDL提供的高級圖形顯示功能，更容易完成對壓力變送器中推動線的診斷。在手持式通信器或PC軟件中，通過解釋EDD并生成表示設備信息的圖形，非常像一般網頁，技術員可以通過菜單系統對它們進行瀏覽。EDDL不依賴于某種操作系統或接口， 因此 EDDL 可以用于各種系統，從便攜式手持通信器到大型的客戶機－服務器系統，基于智能設備的管理軟件是資產管理軟件包的一部分。

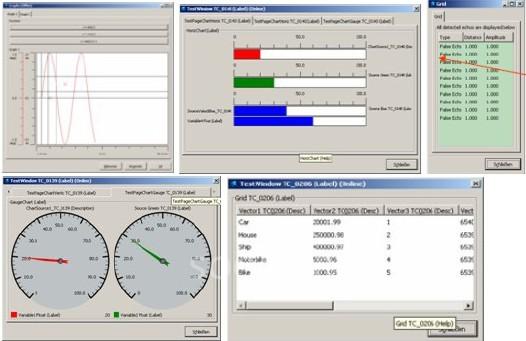

圖4 軟件使用EDDL可顯示所有的設備功能（圖中依次為：趨勢、棒圖、柵格、表頭和表格）

[DividePage:NextPage]

    用于手持式通信器的 EDDL，也同樣可以用于筆記本電腦里一個獨立應用軟件之中，還可用于資產管理軟件里的智能設備管理軟件中。EDDL 用于集成來自不同設備的信息，這些設備來自不同廠家，使用不同的通信協議如：HART、基金會現場總線FF、PROFIBUS、以及以太網等各種網絡形式，最終接至單一的軟件或手持式通信器。它即可以用于有線設備，也可用于無線設備。EDDL 可以用于簡單的溫度變送器、閥門定位器、總線診斷模塊、變頻調速器，也可用于具有上千個參數的復雜機械的狀態監視。EDDL 描述的現場設備，可以用于控制型設備，也可以用于功能安全型設備，甚至用于監視通信總線狀態的設備。也就是說，可用一個單一設備把眾多設備類型集成在一起；或者說，把工廠中所有設備都集成進了一個應用工具之中。

二、結構

     如果每種協議和設備類型需要不同的軟件，那么要想高效地管理整個工廠的設備是不可能的。因此要把來自所有設備類型的所有數據集成到同一個軟件當中。EDDL就是用來解釋和顯示來自任何設備數據的。EDDL支持所有設備的信息顯示。它可以識別設備、復審信息、統計運行數據，檢查設備的健康狀態、分析性能、校準和設定新量程、參數化設備，還可執行仿真、測試、監視和升級等功能。

1、完整生命周期的解決方案

     因為 EDDL 可使用手持通信器對智能設備的一切內容進行管理，是資產管理軟件包的一部分，EDDL 簡化了整個工廠生命周期中日常操作的各個環節。因此EDDL 是遍及工廠生命周期僅有的設備集成技術：

圖5 EDDL 覆蓋了設備生命周期的所有階段

a、系統配置

    EDDL可用于帶有簡單、基于列表顯示的工具之中，諸如：在系統工程控制臺建立功能塊的控制策略。EDDL 能聲明可鏈接的輸入和輸出，以及包含參數的功能塊。EDDL 支持功能塊的選擇、鏈接和參數化。

b、設備配置

    基于EDDL的軟件和便攜式設備，可以完成設備配置和參數設置，包括實現遠程的量程設置。

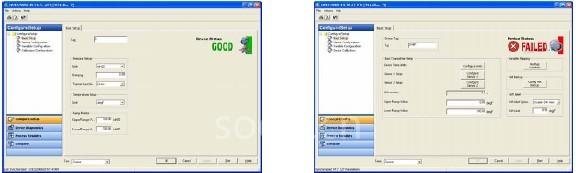

圖6 配置和設置


c、設備調試

      使用基于EDDL的手持式通信器，你可以到現場調試一臺智能設備，而不需要另一個人在控制室協助你。

圖 7 使用手持通信器在現場工作

     一臺設備安裝完畢后，在現場很容易對設備的量程進行校準，修正由于現場環境等因素造成的誤差。使用基于EDDL的手持通信器，省去了使用無線電與控制室進行的通話。

d、操作

    過程變量和所有其他相關內部變量可以動態顯示，按照設備制造商設計的內容以數字或圖形方式，因此操作工作變得非常容易，使用戶可以方便地享受設備所帶來的先進特性。

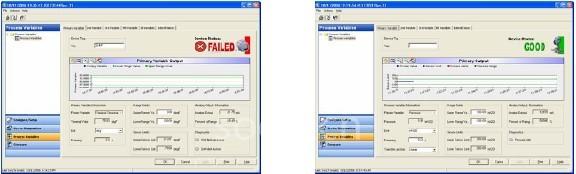

 圖8 過程變量監視

e、維護診斷

     在一個設備管理工具中，預先性的診斷維護、操作統計表和性能分析結果都是通過基于EDDL的工具而產生的。顯示信息和數值的安排方式，是由設備制造廠商來定義的，可以是數值、文本、表頭、棒圖、趨勢圖、狀態指示和圖像等。對于工廠的技術員來說工作就變得非常簡單。

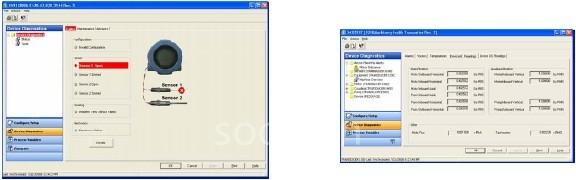

圖9 診斷和故障查找

       使用基于EDDL的手持通信器，可以拿到現場進行工作，實時地觀察實物設備的動作，例如：閥門的運動和匯流閥對變送器數值產生的變化。

[DividePage:NextPage]

f、刻度校準

     變送器的刻度校準，如果定義了需要施加的輸入信號，可以實現遠程的量程設定。你可以在控制室或在現場完成這項工作。EDDL 方法腳本可以引導技術員，一步一步地完成校準流程。


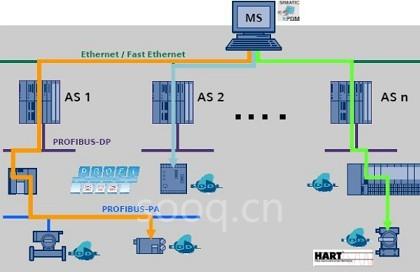

圖10 遠程校準

       刻度校準可以在控制室完成，也可以在現場來完成。要在現場完成這個任務最好使用一臺手持式通信器，手持式通信器支持EDDL，所以完成這個工作不成問題。

       同樣地，使用一臺閥門定位器時，你可能要觀察閥門實際的全程移位， 確認這個過程沒有機械阻礙或者方向跑偏。攜帶一臺基于 EDDL 的手持通信器到現場， 就很容易完成這項工作。

作者：華镕  羅克韋爾自動化（中國）有限公司  全球標準及貿易/中國地區經理

（轉載）
