【摘要】本文簡要介紹了EDDL技術的發展過程,包括了該技術的起源、結構和執行情況。
【關鍵詞】電子設備描述語言 電子設備描述 設備描述
2、單一通用的解決方案
非常像 XML 和 HTML 網頁,EDDL 技術是獨立于操作系統的。它可以工作于不同的視窗版本,如 Windows、Windows CE、Linux、Palm 或其他操作系統。它還可以工作于不同的微處理器上,并且沒有屏幕尺寸、彩色和單色的要求。因此,EDDL 是一種單一通用技術的解決方案,可用于手持通信器、配置軟件和智能設備管理軟件--做為資產管理軟件包的一部分,甚至能夠嵌入至設備之中。EDDL 免除了附加解決方案的需求。不同的應用以不同的方法使用 EDDL。智能設備管理軟件可以使用EDDL的所有特性,比如:性能分析;操作員流程可視化軟件可以使用EDDL,比如:顯示流程變量; 配置工具可以使用EDDL,比如:建立一個功能塊的控制策略。這些不同的任務可以由不同的人員或使用不同的工具來完成。

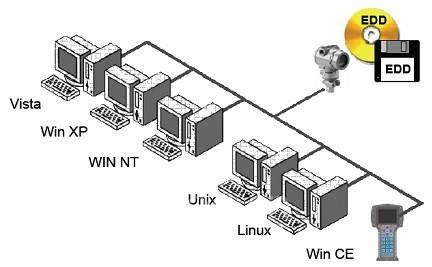

圖11 操作系統無關性
a、智能設備管理軟件
設備管理軟件包括基于EDD服務的設備配置功能。

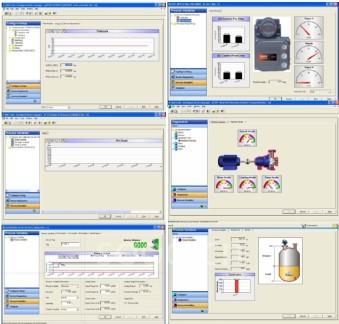

圖12 設備管理軟件
b、控制系統配置
DCS 的工程師站就包括了基于EDD服務的設備配置功能。
圖13 控制系統配置軟件
c、手持通信器
使用不同的嵌入式操作系統的手持通信器都支持 EDDL。手持通信器包括了基于EDD服務的設備配置功能。
d、嵌入式設備
一種基于 HTTP 的網頁服務器,可以嵌入到一個設備之中,載入的 EDDL 文件能夠使用標準的網頁瀏覽器對設備進行配置,而不需使用其他工具。
圖14 EDDL 能夠用于嵌入式設備
基于EDD服務的設備包括了設備配置功能。

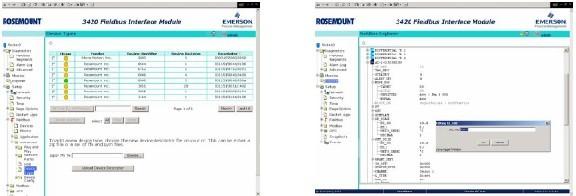

圖 15 EDDL 用于嵌入式網頁服務器
e、Web 功能
當今最新流行的語言是制作網頁的“標記”型語言,例如 HTML(超文本標記語言)和 XML(可擴展標記語言),以及之前的 SGML(標準通用標記語言)。EDDL是Web友好型語言,因?yàn)槲募仟?dú)立于計算機平臺的文檔, 它不包含計算機之間或跨躍因特網的遠程過程調用,因此是非常安全的。EDDL 也是一種因特網時代的最新技術。
[DividePage:NextPage]
3、容易集成和移除
當一個設備的新版本生效時,制造商會給這個設備制作一個新文件。來自每個制造商的每個設備類型的每個版本都有屬于它自己專用的 EDDL 文件。 一個新設備的新文件或老設備的新版本就意味著:沒有刪除老文件而增加一個新文件或覆蓋已有的文件。因而一個新版本文件不會和一個老版本文件發生沖突。EDDL 已經應用于HART、FF和 PROFIBUS 等現場總線。不同的協議、不同的設備類型和來自不同的制造商設備,都由同一個基本方式來管理,文件可以下載、拷貝或刪除,就像對一個文件的操作一樣。EDDL 是一種標記語言,很像 XML、HTML或者 SGML 文檔。EDDL 不像在Windows操作系統下的打印機驅動軟件。一臺計算機僅使用一種或兩種打印機,而設備管理軟件在設備生命周期的時間里,要管理幾十種、甚至幾百種設備類型和版本。EDDL 提供了一種非常簡單的、可伸縮的解決方案,既要嚴格進行版本管理,又能支持連續的新版本升級。

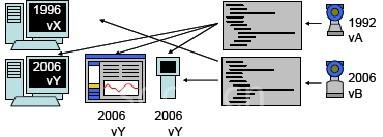

圖16 設備的每個版本都有一個對應的 EDDL 文件
因?yàn)樾?EDDL 是一個聲明性文件,而非一個程序,加入對新設備的支持就像拷貝一個文件一樣容易。不需要卸載一個老程序,也不用安裝一個新程序。不需要對程序進行注冊,因此也不需要專門的權限。沒有共享的、分布的 DLL(動態鏈接庫)程序元件,因而可以避免版本不兼容和沖突。因?yàn)樵恍栊遁d,所以也不會發生拒絕卸載的問題。這是非常重要的,因?yàn)榻裉斓暮芏嘤?jì)算機出于對安全問題的考慮,不允許使用者隨意安裝和卸載程序。今天的技術員已經不能隨便跑到一臺計算機,而隨心所欲地安裝一個軟件了。EDDL 使得版本管理非常簡單。
a、加入新設備
當購買基于EDDL的軟件時,通常已經攜帶了幾十家制造商的幾百種設備的EDD文件。EDDL 是一種非?!笆荨苯鉀Q方案。客戶計算機上無需安裝設備特殊程序。這極大地節省了管理系統的時間。當每年出現了設備的新版本時,因?yàn)橐粋€(gè)工廠可能具有上百種不同設備類型,加入對新設備類型的支持或把現有設備的新版本加入到一個手持通信器或軟件中時,使用 EDDL 是非常容易的,只要簡單拷貝和粘貼 EDDL 文件--在一臺中央服務器上,通常只要執行一次,而不是往多個機器上拷貝。不像軟件解決方案,不需要進行軟件元件的安裝、卸載、或在一些情況下還要重啟計算機,也沒有注冊和訪問權限問題。EDDL 文件非常小,所以從因特網刪除時也非??臁T谶\(yùn)行時,版本升級和加入設備也非常容易,不會打擾同一臺計算機中設備管理軟件或其他應用程序的運行。因此,基于EDDL技術的設備管理軟件在很長的時間里是容易維護的。
在流程工業中的控制系統一般要運行15年以上。在這個生命周期中,設備的版本會經常更新。如把所有的制造商、型號、版本都考慮進去的話,就需要一個設備庫,可能多達幾百個文件。包括新設備或新版本,拷貝的EDDL文件數量是一個可觀的數量級,因此需要進行管理。每個版本有個不同的文件名,它應儲存在分層次的文件夾內,對每個制造商和設備類型都應該有個子文件夾,以防止混淆。多個文件容易進行拷貝、移動和管理。EDDL 文件可以從制造商的網站上下載。因?yàn)?EDDL 文件很小,從技術上講可以把它存儲在設備內部,在丟失的時候,還可以通過配置工具從設備中上載。.
b、刪除老文件
EDDL的老版本可以不刪除,這些文件仍舊放在原來的地方,因?yàn)樗鼈儧](méi)有害,并且不會阻止新版本的載入。如果愿意,只要按一下鼠標,就可以刪除老版本。因?yàn)?EDDL 是一個文檔,不是軟件,所以老程序不用卸載,新文檔也不用安裝,不用注冊,因?yàn)槔铣绦驔](méi)有卸載。這是非常重要的一點,因?yàn)橹圃焐痰睦衔募?huì)由新系統和新工具來支持。很慶幸有這種優秀的版本管理系統,新的、改進的、用于現有設備的EDDL文件能夠容易地加入,就像為新設備而新開發的一個新的 EDDL。因而 EDDL 保證了在多制造商、多產品環境下所具有的堅固性。

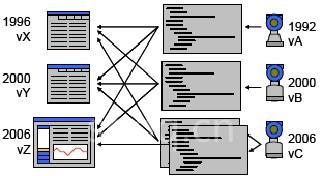

圖 17 設備的每個版本都有一個 EDDL 文件防止沖突
4、長期生存和投資保護
控制系統和設備管理軟件可以保持15年或更多的服務期。在這段時間里,它們不會變成廢品而被替換,或因?yàn)檐浖臎_突受到不必要影響。EDDL解決了不斷升級的需要,而且不妨礙技術的進步。
一個 EDDL 文件不必升級,因?yàn)樗且粋€(gè)文檔,就像一幅網頁,不是軟件。它也不會受到操作系統或軟件升級的影響。今天用于一個應用的 EDDL 文件,即使軟件、操作系統和CPU都發生了改變,將來還能夠用于一個新的應用。
EDDL 消除了軟件相互依賴和硬件不兼容的問題,在那種情況下,一個新設備版本需要一個新驅動版本,依次,新驅動需要新操作系統版本,后來,新操作系統需要新軟件版本。也就是說,買了一個新設備不用替換整個系統。
a、跨平臺的兼容性
今天用于軟件和手持通信器中的設備EDDL文件,昨天可以用,明天也可以用,它是向前和向后兼容的。一個 EDDL 文件不會因?yàn)椴僮飨到y(tǒng)的改變而改變,所以針對操作系統升級和增加補丁,這一點為用戶提供了不小的安寧。
? 用于新現場設備的 EDDL 文件可以工作于現有的操作系統下,不需要對系統進行升級;
? 用于現有現場設備的 EDDL 文件可以工作在新的操作系統下,不需要獲取新的 EDDL 文件;
? 用于現有現場設備的 EDDL 文件可以工作在新軟件和手持通信器下,不需要獲取新的 EDDL 文件。
圖18 老EDDL 文件可以在新版本的操作系統下工作
新設備和 EDD 可以與幾年前的 EDDL 工具相兼容,自從1992年 誕生 DD 以來,一直可以與今天的手持通信器和軟件一起工作?,F(xiàn)有的 EDDL 工具將與未來的設備和它們的EDD一同工作,就像你在網上能夠看見老的和新的網頁一樣。甚至現在不存在的設備能夠加入到軟件若干年,直到將來需要使用時,簡單地拷貝這個 EDDL 文件。這點是非常重要的,因?yàn)楣碳螺d使得在現場對設備進行升級非常簡單,EDDL使得軟件和工具保持當前版本也很容易?,F(xiàn)在和將來現場設備能夠使用現有的軟件或者手持通信器實現集成。
因?yàn)?EDDL 是獨立于操作系統的,它不會由于操作系統版本的變化而受影響。這意味著軟件和操作系統的變化不會造成老的 EDDL不兼容。就像一種類推,升級操作系統、升級瀏覽器,但仍舊可以觀看過去的和現在的網頁。
b、沒有版本沖突
同樣地,一個 EDDL 文件不會因?yàn)檐浖淖兓淖?。這為用戶進行軟件升級時,帶來了內心的平靜。
圖 19 設備和軟件向前和向后的兼容
? 新軟件和手持通信器可以用現有設備的EDDL文件工作;
? 用于新設備的EDDL 文件可以在現有的軟件和手持通信器中工作;
? 隨著 EDDL 技術的發展,今后版本能夠支持老的和新的 EDDL 文件,這已在2006年的增強性EDDL版本中達成共識。
[DividePage:NextPage]
5、設備的一致性顯示
EDDL能支持不同協議、簡單的或復雜的設備,使用不同協議的設備不僅可以出現在同一個軟件框架內,而且可以用同樣的方式顯示和工作。
EDDL 很像一個網頁,它僅僅是一個描述。顯示的呈現是由翻譯器實現的。因此,對于EDDL的外表和感覺(風格)來自于控制系統軟件或設備管理軟件, 而內容由設備制造廠商提供。因此當控制系統或者設備管理軟件使用不同制造商的設備時,外表和感覺仍舊是一樣的。菜單和按鈕等的工作還是原來熟悉的。狀態指示燈、圖標和色彩方案等都是一致的。這涵蓋了所有設備,比如依照 NAMUR NE 107標準。外表和感覺對于每個制造商來講是不變的。不像軟件程序,EDDL 不承擔數據怎樣呈現或打印,EDDL不定義顏色、字體、顯示尺寸、屏幕分辨率等――就像 XML 和 HTML 網頁。EDD 僅僅是一個描述;應用軟件翻譯EDDL的關鍵字,并且根據自己的風格來呈現或打印,就像一個瀏覽器呈現一幅網頁。外表和感覺(風格)來自系統, 內容來自設備制造商。

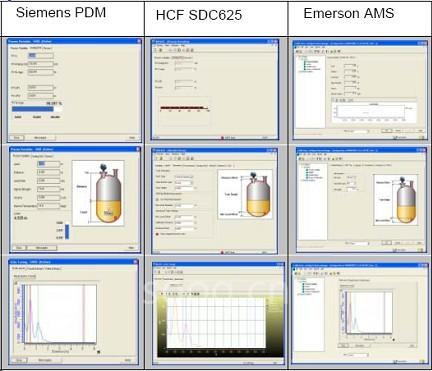

圖20 不同上位軟件對相同設備的顯示風格有所不同
對每個設備類型數據的呈現,諸如框架、文字、檢查框、下拉列表和柵格(數據矩陣)等,采用了同樣的方式,使用也是同樣的方式。同樣地,輸入新值的方式和發送到設備的方式都是一樣的。比如:改變了一個參數值以后,發送到某個設備的步驟和到所有設備都是相同的。對于任何設備類型的感覺是由應用軟件來控制頁面的顯示。這樣可以保證外觀和感覺的一致性,而不會讓技術員在使用同一個軟件從一個設備類型轉到另一個類型時產生誤操作。資產管理軟件包或控制系統的顯示也是一致的,因?yàn)檐浖尸F(xiàn)設備的畫面與其他應用具有相同的感覺。在EDDL加入軟件之時,連同建立的還有一個標準的、用于信息共享的字符集,供設備開發者引用,它是統一和獨立于制造商的技術,用于參數名稱、列舉、位列舉參數選項、標簽、幫助、制造商名稱、塊名稱、描述和單位等。這個庫還能夠?qū)崿F(xiàn)多語言環境,盡管 EDDL 的開發用的是一種中性的語言,但允許技術員使用他們的母語與設備進行交互。
圖21 一個特定的上位軟件對不同設備的顯示具有相同的外觀和感覺
雖然一個廠商的產品與其他的廠商的產品是不同的,但不同設備類型在每個應用中出現的面貌是一致的。比如,一個小型單色屏幕的手持通信器, 顯然不能和大屏幕彩色監視器的豐富畫面相比較,但不同設備類型在各自的顯示中是相似的。
使用 EDDL,所有菜單和參數的顯示方式由制造商來決定。設備制造商可以使用 EDDL 在線連續采集和顯示數據,模擬一個表盤(表頭)、水平或垂直的棒狀圖,模擬一條帶狀趨勢或以其他不同的方式表示。然而,顯示的實際外觀是由軟件控制的。同樣地,制造商可以獲得和顯示一個復雜的數據組(比如波形),數據可以來自一個設備的存儲區,比如一個雷達回波曲線或者閥門信號。一個風格指南:IEC 61804-4 現在正在通過國際標準化的程序。
