艾默生CT公司的交流伺服驅動器在足球競技場中扮演著重要的角色—這是一個完全互動的足球景區，該景區位于英國格拉斯哥Braehead的Xscape Leisure室內娛樂休閑公園。

        足球競技場是Kevin Keegan的創意。在這里，參觀者可體驗到一系列具有挑戰性的足球項目，包括控球、射門和精準傳球等。

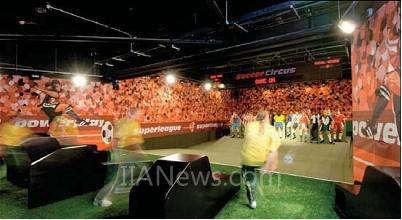

        最終的項目是電玩超級聯賽，在這一項目里玩家需要團隊合作以擊倒靶子。設計這款游戲的目的是為了測試力量和精確性，這個游戲包含一組足球運動員實際大小的模型，每一個模型都用顏色進行了編碼，表示不同的分值。玩家必須踢10個球，目標是擊中所有的靶子并激活上面的傳感器，這個傳感器將啟動玩家腳下的回縮過程。整個游戲期間，球?qū)⒆詣觽鞯矫總€玩家腳下。
        由總共28個處于伺服模式的Unidrive SP驅動器控制靶子和撿球。游戲開始時，安裝在長沖程線性執行器上的20個靶子升至的啟動位置。每個線性執行器均由一個5.5kW (7HP)Unidrive SP控制Unimotor驅動，每個Unidrive SP驅動系統都配備一個SM applications（內置可編程控制器）。每一靶子后部都有一個現場總線I/O模塊，該模塊負責將信號直接發送回驅動器。每一次擊中靶子，系統都會進行評分，如果沖擊力足夠大，即可觸發驅動程序，靶子將縮回到游戲臺面。

        采用一個單獨的PLC處理數據庫，并讀取所有團隊卡片、啟動游戲、監測得分，并通過Profibus與20個Unidrive SP伺服驅動器通信，以控制超級聯賽游戲的啟停。
        足球被填充到兩個“球箱”中。任意時刻系統中總有200個球。2個帶有一系列夾板的傳送帶穿過球箱運行，一次撿取10個球。在對球變址并將其傳送到兩個轉移位置之前，傳感器會檢查傳送帶上是否確實有10個球，線性執行器會在轉移位置將球裝載到四個傳送帶上。伺服模式的Unidrive SP交流驅動器將對這8個軸進行單獨的控制（這8個軸包括6個傳送帶和2個線性執行器）。

主要優勢
      ? 智能分布

      ? 有效的多重冗余

      ? 高級板載編程

      ? 高速通信
        設計項目經理David Birchall領導足球競技場控制系統方面的工作。對于該方案，他評論說：“Unidrive SP所具有的多功能性、可通信性和可編程性，這些都是設計所必需的。我們之所以不用集中控制系統，而采用智能分布控制系統，是因為該系統具有有效的多重冗余。即使自動化系統某一環節出錯，表演仍可繼續，這也是我們表演行業最好的傳統！”
