【摘要】本文簡要介紹了EDDL技術的發展過程，包括了該技術的起源、結構和執行情況。
【關鍵詞】電子設備描述語言 電子設備描述 設備描述
Abstract: The article gives a brief description of EDDL technology. It includes introduction, architecture and implementation.
Key word: EDDL EDD DD
6、魯棒性
EDDL 是一種聲明型語言，這為設計和使用提供了高級的魯棒性，因?yàn)樗欠浅Ｋ缮⒌鸟詈辖Y(jié)構。不帶可能導致失敗的過程調用程序元件。萬一EDDL文件有一個失效的因素，翻譯應用也不會失效，因?yàn)?EDDL 是一種簡單的文檔。它不會運行一個可執行程序。也就是，EDDL 不影響運行時的穩定性。這種特性與可執行程序正相反，不會在軟件元件中的一個設備類型發生了一個失效，而使整個應用崩潰。EDDL文檔是在一個“沙盒子”的環境中得到編譯，訪問的權限只有當前的標簽數據。而不訪問文件系統、存儲空間、操作系統或網絡等。
7、無許可證
因?yàn)?EDDL 是一個文檔，沒有軟件程序，不需要許可證或鑰匙。這意味著：替換一個設備不需要額外的時間和許可證的費用。
8、測試
首先，設備開發者使用EDDL開發工具編寫設備描述，其中包括一個檢查器和翻譯器，能在第一時間捕獲設備描述中的錯誤。第二，設備描述要使用實際的設備測試，做為通信協議互操作性測試和設備注冊的一個部分。
9、設備功能的完全支持
EDDL文件是由設備供應商編寫的，因?yàn)橹挥性O(shè)備供應商熟悉設備的獨特性能， 因此最有資格開發設備描述，并且把得到數據以恰當?shù)姆绞奖硎境鰜怼Q句話說，在軟件或手持通信器上的顯示內容是由現場設備供應商來決定的。設備供應商把他們的專業技術以可視化的方式和交互式的方法嵌入進設備，指導用戶一步一步地完成復雜的程序，幫助用戶得到最終的結果。

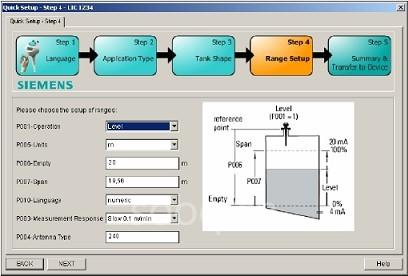

圖 22 交互式方法使技術員逐步地完成程序
對設備的訪問能得到設備的所有信息和所有特性，并按設備制造商的意愿顯示。系統集成商不需對顯示進行配置。對設備數據的深度分析和計算，比如儲罐的幾何形狀，已經由設備供應商進行了繪制，用于高級設備管理的圖形顯示。設備供應商能夠使用 EDDL 創建一個顯示任何內容的富圖形，為用戶提供圖像、圖表和柵格的顯示。

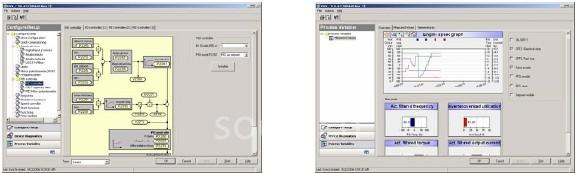

圖 23 EDDL 用于變頻器的用戶界面
EDDL 存在于應用軟件或手持通信器中，不在設備本身。它不會影響設備，因此EDDL 可以對現有的設備進行開發，即可以是沒有圖形元素的老 DD，也可以是根本沒有 EDDL 的產品。設備供應商可以使用交互式EDDL方法中的算術和邏輯功能執行設備本身不能實現的數據分析。
EDDL 允許上位計算機長久地存儲設備數據信息。這使得用戶能夠開發很多新的應用，比如：計算機能夠?qū)π虏杉拈y門信號與一個存儲于系統的早期采集的信號進行比較。
[DividePage:NextPage]
10、標準
EDDL 技術已經成為一種國際標準： IEC 61804-3，和歐洲標準：EN 50391， 這其中包括了HART、FF和 PROFIBUS 協議規范， 以及 OPC-UA，而且能夠令人信服地應用于任何其他總線技術。在美國得到了ANSI/ISA SP104委員會支持， EDDL 也滿足德國 NAMUR NE 105 規范的要求，用于設備集成。
圖 24 EDDL 是一個國際標準
a、文件
EDDL 支持的設備文件由 HART 通信基金會、FF 現場總線基金會和 PROFIBUS 國際等機構提供。也就是說，用于不同設備類型的通用 EDDL，比如壓力、壓差和溫度變送器以及可用的標準功能塊，已經寫好，用戶可以把它們當作一個模板，用于屬于這種類型的設備。這就增強了“公共外觀和感覺”，跨越了來自不同供應商的設備。
HART 是基于命令來傳送數據的，所以 EDDL 包含了描述命令參數的關鍵字。FF使用塊、索引和子索引來傳送數據，所以 EDDL 包含了描述位置參數的關鍵字。Profibus 使用時間槽和索引來傳送數據，所以EDDL包含了描述地點參數的關鍵字。OPC-UA 使用標識符進行數據傳送等。
b、風格指南
IEC 61804-4 是一個正在形成的國際標準，確保來自不同供應商設備的菜單安排具有公共性，確保來自不同軟件用戶界面的顯示方式具有公共性。比如，參數和其他信息將有組織的呈現在菜單、窗口、對話框、表格、頁面、成組、變量、方法、編輯顯示、圖表、趨勢、圖像、靜態文字和分割符里，以相同的方式，具有公共的外觀和感覺。
11、安全
EDDL 是一個文本，是不可執行程序。EDDL給開發者提供了一個設備展現自己所有功能和全部特性的平臺，內置的向?qū)Ъ夹g(shù)使得這些功能和特性容易被用戶所使用。像內存的格式化或注冊變更等功能是不需要的。交互式的 EDDL 方法是由軟件運行時，在一個“沙盒子”內進行編譯的，它們是不可執行的應用。
在一個典型的工廠中，通常有來自幾十個不同制造商的上百個不同的設備類型。當調試新設備時，設備支持文件通常從不同地方下載或拷貝到控制系統中。因此這些文件相關的安全是非常重要的。
不像驅動軟件，EDDL不含直接訪問操作系統或數據庫的功能代碼，所以也不會惡意破壞文件、注冊或其他應用。當EDDL裝載到計算機上時，它不用安裝EXE（執行文件）或DLL（動態鏈接庫）文件，不修改視窗系統的注冊表。因此，使用 EDDL 是非常安全的。EDDL 可以用因特網和U盤進行傳播。電子設備描述文件可以從制造商的網站上下載。
12、外部信息訪問
EDDL 與其他只在計算機屏幕上顯示數據的軟件有著根本的不同。EDDL為設備聲明的變量和數據的所有屬性，都能夠用于計算機的屏幕顯示，應用程序使用它還可以做得更多的事情。復雜的數據組可聲明為記錄和陣列，為儲存和不同的應用程序所使用。
例如，基于EDDL的智能設備管理軟件，能夠提供設備參數，可作為 OPC-DA 服務器中的條目與一些屬性放在一起，比如量程和單位等。特別是還支持審計跟蹤、數據庫核對、離線參數化、保存或打印等功能，而不必在EDDL中編碼。只要設備管理軟件支持的功能不變，那么對任何設備都是有效的。
就像 XML 和 HTML 網頁， EDDL 技術可以與其他技術很好地協同工作。例如，因?yàn)?EDDL 描述數據，它也用于自動配置 OPC 服務器，包括生成名稱空間和數據屬性。也就是，數據不是在軟件中捕獲，而是并行地由其他應用提供。
使用EDDL，對于向前的過程，數據格式和語義是容易利用的。OPC-UA 服務器使用 EDDL 提供的屬性，如：標簽、幫助文件、量程和限位、單位、顯示格式、有效性、缺省值和處理等，用于設備信息的使能顯示和數據輸入合理檢查。OPC-UA 把 EDDL 的解碼信息用于其他應用。
所有用于設備的對象結構、數據類型、參數名稱和菜單名稱，不僅在低級別，一直到客戶機軟件、操作員、MES或ERP等高級別都給予保留。
13、審計跟蹤
在 EDDL中無需進行編碼，就能支持參數變化的審計跟蹤。 如果一個 EDDL 應用支持審計跟蹤，那么就可以對任何提供EDDL的設備使用這個功能。對比有些軟件解決方案，對給定設備可能提供審計跟蹤接口，也可能沒有提供這個功能來說，無疑是友好的多。
三、執行
為了愉快地享受EDDL帶來的益處，沒必要了解它是怎樣工作的。然而，了解這項技術可能在選擇、比較EDDL對其他技術的優勢時，會有所幫助。EDDL 是一種結構化文本聲明文件，類似于 XML、HTML 網頁，或 SGML 文件。EDDL 不像在視窗操作系統下的打印機驅動程序。
EDDL 的目的是把設備開發者與軟件開發者脫離開來。設備開發者不需要對配置工具產生擔心，而軟件開發者也不需要對每種設備類型產生焦慮。

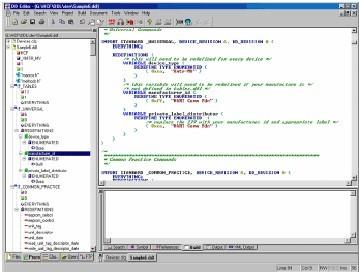

圖 25 使用工具可以簡化 EDDL 的開發
EDDL 理論上可以使用任何協議。EDDL 聲明設備參數、它們的屬性、直觀表示、交互作用、系統怎樣訪問等信息。EDDL 隱藏了復雜的邏輯和決策，諸如貝葉斯網絡和有條件使用方法描述。
通過 EDDL的語義描述，人類可以自然地閱讀加密代碼和復雜數據結構。同樣的DD文件，可以定義不同的菜單層次，一方面可以用于大屏幕計算機軟件，另一方面可以用于小屏幕手持通信器。
[DividePage:NextPage]
1、EDDL
EDDL 是一種描述設備數據的精確聲明，表示了數據怎樣通信和怎樣顯示； 它不是一種設備驅動程序。聲明基于關鍵字，與 XML 或 HTML 網頁標簽類似， 包括數據類型、標簽、多種語言的幫助文檔、分類、單位、量程和其他項目。EDDL 也包括交互方法，這種方法基于 ANSI（美國國家標準學會）C的子集，指導技術員逐步完成交互過程。
一個 EDDL 文件包含了關于設備參數的以下信息 ：
? 編碼、名稱、工程單位、寫保護、怎樣顯示等屬性；
? 參數在菜單結構中的安排、菜單名稱和子菜單等；
? 其他相關參數的信息；
? 幫助文件和幫助程序的信息；
? 必要的操作交互（比如：校準），也稱為方法；
? 關于可視化工具（比如：曲線和圖形）的信息。
? 編碼、名稱、工程單位、寫保護、怎樣顯示等屬性；
? 參數在菜單結構中的安排、菜單名稱和子菜單等；
? 其他相關參數的信息；
? 幫助文件和幫助程序的信息；
? 必要的操作交互（比如：校準），也稱為方法；
? 關于可視化工具（比如：曲線和圖形）的信息。

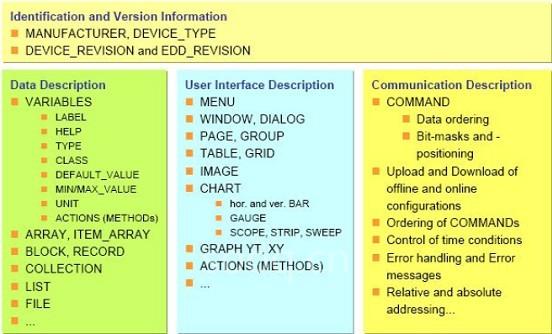

圖 26 EDDL 語言結構和關鍵字
設備的每個版本有一個文件，僅涉及這個版本的內容。新版本不一定需要合并所有的功能和覆蓋所有的例外條件，這樣可能會降低魯棒性，增加開發、測試和維護的工作量。
電子設備描述文件可以通過文本文件或二進制格式文件發布，這和選擇的軟件或工具相關聯。

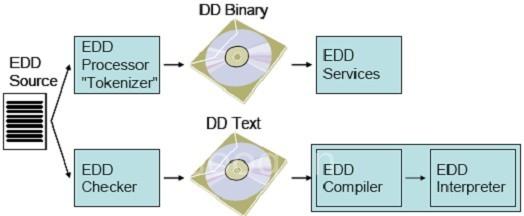

圖 27 EDDL 可以用文本形式或者壓縮形式
2、文本 EDD
在發布文件之前，文本 EDDL 要用檢查器工具進行檢驗。
在發布文件之前，文本 EDDL 要用檢查器工具進行檢驗。
3．二進制 EDD
二進制 EDDL 使用“表意器”處理，變成一種壓縮的二進制格式文件，防止出現暫時和并發的錯誤。這個編輯過程也包括進行EDDL語法等的檢查。表意的文件相對比較小，因此設備類型文件和不同版本文件也可以存儲到一個手持通信器或設備本身的閃存之中，如果需要，軟件可以通過設備進行上載。
二進制 EDDL 使用“表意器”處理，變成一種壓縮的二進制格式文件，防止出現暫時和并發的錯誤。這個編輯過程也包括進行EDDL語法等的檢查。表意的文件相對比較小，因此設備類型文件和不同版本文件也可以存儲到一個手持通信器或設備本身的閃存之中，如果需要，軟件可以通過設備進行上載。
4、顯示和通信
EDDL 不是一個軟件，因此不會影響軟件的結構。EDDL 適合于使用客戶機－服務器結構的軟件。EDDL 即可用于客戶機，諸如設備管理站，也可用于服務器，諸如 OPC 服務器?？蛻魴C(jī)應用和服務器應用可以使用EDDL不同的特性。客戶機應用可以使用圖形描述、數據類型描述、簡化維護方法和邏輯相關的參數屬性。服務器應用可以使用數據類型描述、命令描述和通信相關的信息。也就是說，數據通信和設備監視是連續的，甚至當用戶界面顯示已經關閉。EDDL 還適合于具有面向服務架構（SOA）的軟件。EDDL 的應用顯示是基于EDDL關鍵字和交互方法描述，就像一幅網頁瀏覽器顯示一幅HTML網頁，或像一臺閱讀器。
5、EDDI
5、EDDI
無論什么時候使用數據、顯示數據或打印數據，基于文本的 EDD 是用軟件中的 EDDI （電子設備描述解釋器）來解釋，就像一個網頁瀏覽器。
6、DD 服務
二進制的EDD由DD服務解碼，就像閱讀器打開 PDF 文件。
作者： 羅克韋爾自動化（中國）有限公司 華镕
（轉載）
