專案描述

　　海上鉆井的平臺由于其特殊地理位置，震動，潮濕及腐蝕都可能對日常工作造成影響，會直接導致巨大經濟損失，同時也會對工作人員安全造成極大的威脅。在海上鉆井平臺上建立IP視頻監控系統，有助于提高操作安全性和現場可見度，針對現場隱患提供及時報警，保障人身安全。

　　在挪威，有超過100臺Korenix JetNet 4506-M12工業以太網交換機用于海上鉆井平臺，它滿足IP68工業防護等級，能夠抵御高濕度，高灰塵和高振動影響，持續穩定運行。支持MSR (Multiple Super Ring)快速自愈環網協議，在海上平臺上按區域組成多環冗余結構，將實時的影像流傳送到監控中心，同時將控制信息送到現場。此外，為了優化網絡傳輸質量，針對多播視頻任務啟用IGMP組播協議，可以將視頻送到指定的監控點，節省網絡帶寬。

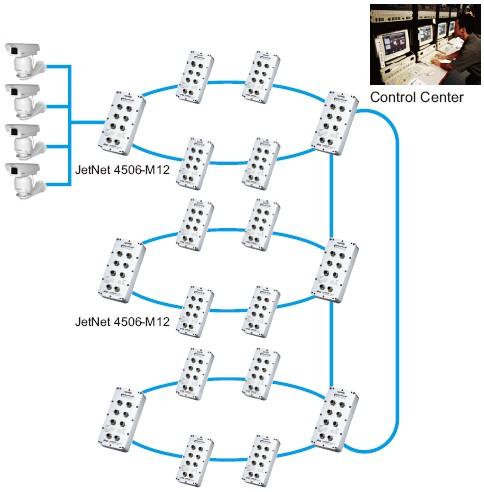

　　架構圖

　　選用原因

　　滿足IP68防護標準. 防水防塵抗腐蝕
　　M12接頭, 防震防沖擊
　　超堅固機身設計適合最極端環境的工業應用
　　6個10/100 TX自適應速率端口, 采用符合IP67防護等級的M12 D-coded接頭
　　DC24V(12~48)冗余電源輸入，M12接頭
　　支持Rapid Super Ring(RSR)快速自愈環網專利技術，自愈時間小于5ms， 無縫恢復(斷線復接恢復時間為零)
　　支持-25~70°C寬溫工作環境，適用惡劣工業現場
