金屬管浮子流量計是工業自動化過程控制中常用的一種流量測量儀表，它具有壓損小， 檢測范圍大（量程比10:1），使用方便等特點，它可用來測量液體，氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。該儀表采用高質量的Motorola公司微處理系統，保證了流量計在各種應用場所的優良性能。 多年來金屬管流量計的各種優良性能和可靠性，以及較好的性能價格比廣泛受到了石化、鋼鐵、電力、冶金、輕工等行業的青睞。
一. HT50系列概述

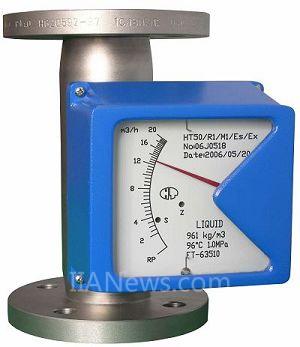

HT50系列金屬管浮子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構、Modular概念設計，因其具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
HT50系列金屬管浮子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔離防爆型三種。
HT50系列金屬管浮子流量計采用了國際先進的Honeywell無接觸檢測磁場角度變化的磁測傳感器、并配以Motorola微處理系統，可實現液晶指示、累積、遠傳輸出（4～20mA）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有及高的精度和可靠性，完全可以取代進口同類型儀表，且具有性價比高、多參數標定、掉電保護等特點。
HT50系列金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有HT50垂直安裝式、HT51上進下出安裝式、HT52側進側出安裝式、HT53底進側出安裝式、HT54螺紋連接式、HT56R/L水平安裝式等安裝方式可選。
二. 結構及原理
HT50系列金屬管浮子流量計由二部分組成：
＊傳感器---測量管及浮子；
＊信號變送器----指示器；
傳感器的觸液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼襯PTFE；用戶可根據不同的工藝壓力及介質的腐蝕性要求，選擇不同的觸液材質，來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。具體指示器形式與其對應功能見指示器型譜表。
流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
三.特點
● 模塊化組合設計，維修方便，正常使用免維護
● 單軸、非接觸新型磁耦合結構，信號傳輸更穩定
● 雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光
● 智能型具有掉電保護、數據備份及恢復功能
● 全金屬結構，抗震、耐壓、耐溫、防腐
● 短行程、總高250mm，設計安裝更方便
四. 技術參數
測量范圍 水 (20℃) 5～200000 l/h
空氣（0.1013MPa 20℃） 0.03～4000 m3/h
量 程 比 10:1（特殊型20：1）
精度等級 1.5 （特殊型1.0）
工作壓力 DN15～DN50 PN4.0MPa （特殊型25MPa）
DN80～DN100 PN1.6MPa （特殊型16MPa）
夾套壓力等級：1.6MPa
介質溫度 標準型 -80℃～+220℃
高溫型 300℃
襯PTFE型 ≤85℃
環境溫度 -40℃～+120℃(電遠傳型≤65℃)
介質粘度 DN15： ≤5mPa.s(H15.1～H15.3)
≤30mPa.s(H15.4～H15.9)
DN25： ≤250mPa.s
DN50～DN150：≤300mPa.s
液晶顯示 瞬時流量顯示數值范圍:0～50000
累積流量顯示數值范圍:0～99999999
輸 出 標準信號:二線制4～20mA
脈沖信號:最小間隔50ms
報警信號:繼電器報警，觸點容量
或0.25A@250VAC
或0.25A@250VAC
供 電 標準型:24VDC(10.8VDC～36VDC)
交流型:220VAC(85～265VAC)
電池型:3.6@5.2AH鋰電池
連接方式 標準型：DIN2501法蘭
連接方式 標準型：DIN2501法蘭
特殊型：用戶提供法蘭標準
螺紋連接型：DIN11851或用戶指定
電氣接口 M20×1.5、PG11、1/2″NPT
整體高度 標準型:250mm(垂直安裝)
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
隔爆型：ExdIIBT4
