為了精確地測量網絡延時和時間抖動，最多需要四個以太網口來支持全雙工通訊，這在標準PC平臺上是非常少見的，而netANALYZER網絡分析儀則集成了這一功能。傳統的基于標準PC平臺的以太網工具提供的時間測量分辨率為毫秒級，而對于實時以太網協議，這一分辨率則必須達到納秒級。

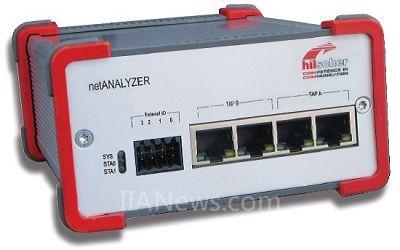

        netANALYZER作為一款網絡分析儀，集成了內部TAP，能夠抓取雙向兩個以太網連接。每個以太網幀時間戳的分辨率是10ns，這樣其網絡延遲和時間抖動就能被精確地測量出來。如果需要進一步的分析，該數據還能轉換成開放的WinPcap文件格式，適用于Wireshark軟件數據分析。Wireshark軟件的插件程序可應用于EtherCAT、EtherNet/IP、Powerlink、PROFINET和SERCOS III實時以太網協議的分析。
        netANALYZER網絡分析儀同時提供開放的Windows-API，因此可以與用戶的網絡診斷應用程序集成實際應用中，每臺具有實時以太網接口的設備都應先進行網絡延遲和時間抖動的分析。
