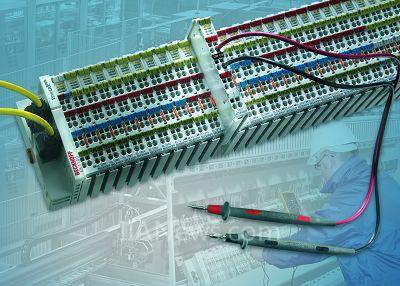

隨著新型數字萬用表端子模塊的問世， Beckhoff 將強大的測量功能集成到先進的 I/O 系統中。既可用于 Beckhoff 總線端子模塊系統，也可用于 EtherCAT 端子模塊系統。

        利用功能強大的 CPU、超高速通訊（例如通過 EtherCAT）模塊、實時軟件連接外圍的 I/O 接口，Beckhoff 基于 PC 的控制技術可為高精度、高速測量設備提供理想的系統。由于可選擇的輸入范圍和自動測量范圍非常寬泛，使用最新的 Beckhoff KL3681（總線端子模塊）和 EL3681 （EtherCAT 新型端子模塊）能夠顯著提升系統靈活性。這款總線端子模塊具精度高、操作簡單及電阻測量范圍廣等特點，可被用作為一個現代化的數字萬用表。

        KL3681和EL3681總線端子模塊可以測量較大范圍的電流和電壓，包括DC和AC，并能像高級萬用表那樣自動調節量程。這種總線端子模塊有2個通道用于測量電流，其中一個通道可以測量10A的電流。測量結果以有效值形式表示。通過各類現場總線耦合器或控制器，可將測得的數據傳送到各類現場總線系統中，也可以手動設定KL3681和EL3681的測量類型和量程。
        由于電子測量系統完全電隔離并采用了雙斜率（dual-slope）轉換系統，因此具有很好的抗干擾能力，并可以測量300mV到300V范圍的電壓，內阻大精度高，就像使用高級萬用表一樣簡單。
        特別是在測量應用場合，預期電壓在規劃階段經常是未知的。量程自動調整可使得使用更為簡單，降低庫存水平。LED能夠指示測量類型以及是否超量程。
