概述
SA-5.7A是深圳顯控公司推出的一款主頻200M的，低輻射，低功耗的人機界面。在鍋爐應用中發揮了很大作用。鍋爐的現場環境惡劣，溫度高，灰塵多，對人機界面的綜合要求比較高，SA-5.7A完全可以滿足此要求，這種型號是專為惡劣環境設計的一款，能很好地適應鍋爐現場的惡劣環境。
硬件組成
鍋爐控制系列主要由可編程控制器，人機界面以及變頻器組成一個完整的控制體系。
其中人機界面選用深圳顯控公司的性價比最好的SA-5.7A型人機界面。它是市場上一款性價比最高的觸摸屏，可以與市場上出現的各種PLC直接通訊，比如說三菱西門子歐姆龍等，還可以通過MODBUS協議跟單片機直接通訊，其編程方式簡單易學，既使無專業知識也能快速掌握。深圳顯控人機界面是以32位RISC處理器為核心，觸摸屏的反應速度快，可以滿足現場的較高要求。
畫面功能介紹
根據本系統的特點及實際使用情況，界面設計由主控畫面，手動操作畫面，參數設置畫面，監控畫面，報警畫面以及使用說明等。

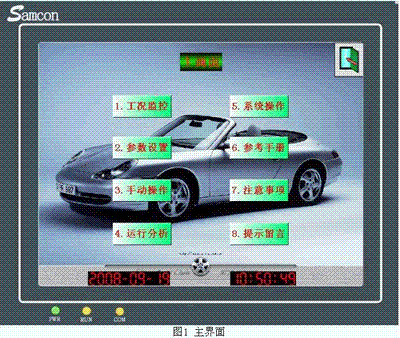

1、主控畫面
從主控畫面可選擇進入各控制及運行畫面等。在主畫面上，可以看到各處操作畫面以及監控畫面等。
2、參數設置畫面

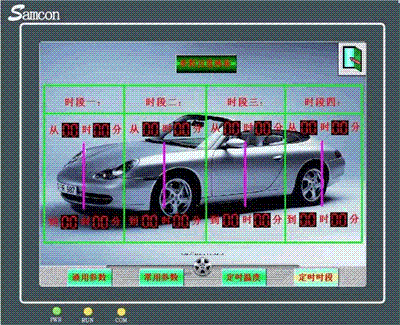

參數設置主要分為通用參數，常用參數，定時溫度以及定時時段幾個畫面。通過這幾個參數設置畫面，可把各個時間段的溫度以及每個時間段的輪換時間傳送到PLC自動控制各個時間段的溫度變化。下圖為定時時段參數設置畫面：
[DividePage:NextPage]
3、工控監控
在工控監控畫面，可隨時監測出水溫度，回水溫度和煙道溫度的當時值以及水壓當時值等。
4、溫度曲線圖
通過趨勢圖可查看不同時間的溫度變化。如下圖
5、故障查詢畫面
故障查詢畫面可讓你隨時了解何時發生什么故障以便了解鍋爐各個組件故障率。
總結
通過客戶反應，盡管鍋爐行業的使用現場灰塵多，溫度高等其它情況，Samcon觸摸屏完全可適應鍋爐這個行業。采用顯控人機界面后，大大簡化了控制系統，溫度的設定，各時間段的自動轉換，提高鍋爐的溫度控制要求，保證了設備的運行效率.
