SISTEMA現在的版本只有德文和英文版，以后還準備開發其他語言的版本，使得該軟件具有國際化的市場。BGIA的測試員通過對真實控制系統的案例分析，實現了對程序的考核。另外，還對多個例舉的電路進行了分析，已在2008年2月的BGIA報告中發布。

2 SISTEMA怎樣工作

       SISTEMA軟件工具為開發者和測試者提供了關于機械控制相關安全方面的支持，遵從EN ISO 13849-1標準的分析。這個工具運行在Windows環境下，允許用戶按照指定的體系結構，建立安全相關控制元件的模型，最后可以在不同層次自動分析可靠性數值，包括達到的性能等級（PL）和每小時的平均失效概率（PFH）。

       輸入對話框用于逐步地輸入相關的參數，諸如所需的性能等級（PLr），控制系統類別（Cat.），多通道系統的公因失效（CCF），平均元件質量（平均危險失效時間，MTTFd）和元件/模塊平均測量質量（平均診斷覆蓋率，DCavg )。一旦把需要的數據輸入到SISTEMA中，結果會馬上計算出來，并顯示在屏幕上。對用戶而言，一個最實際的好處是：每個參數的變化對整個系統的影響，會馬上在用戶界面上顯示出來。用戶為此可以節省大量的查表和計算時間（用“元件計數”計算MTTFd，對每個通道計算MTTFd，估算DCavg，PFH和PL的計算等）。這使得軟件可對參數進行“實驗”，得到變化后對全局影響的評估，而不需要費很大的力氣。最后結果會總結成報告，隨時可以打印輸出。

       雖然有SISTEMA這樣好的分析工具，用戶仍會面對一定的挑戰，這需要用實踐和經驗去克服。在使用SISTEMA之前，必須首先指定安全功能，然后建立安全相關控制系統的實際結構模型。這個模型必須是一種安全相關的模塊圖。在實踐中，真實的結構不總是按照標準的體系結構搭建的。有了模型之后，第二個挑戰是得到所有必要的、相關于元件的失效概率數據。合理的診斷覆蓋率（DC）也需要適當?shù)毓烙?jì)，它的變化是巨大的（過程的失效檢測：DC = 0－99%）。

3 SISTEMA的使用

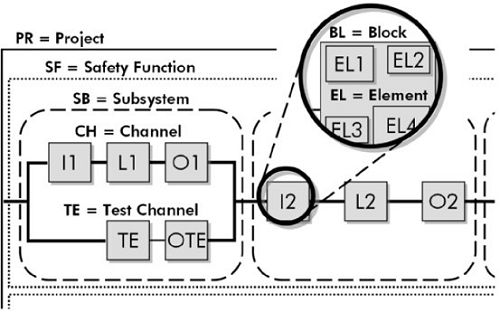

       SISTEMA從頭到尾有6個不同的層次處理基本元素：項目（PR），安全功能（SF），子系統（SB），通道（CH）/測試通道（TE），模塊（BL）和元件（EL）。他們不同層次之間的內部關系由下圖總結出來（見圖1）。


圖1：在SISTEMA中不同的層次關系

[DividePage:NextPage]

    用戶第一次打開一個項目時，應能夠定義機械的危險點，然后把所有的安全功能指派到這個項目中。用戶要定義這些功能，撰寫文檔，給他們定義所需的性能等級（PLr）。對SRP/CS（控制系統的安全相關部件）的性能等級（PL）進行計算，通過元件、子系統的串連，執行安全功能評估，最后確定系統是否達到了預定的PLr。子系統結構來自標準，基于“指定的體系結構”，做為選擇類別的一項功能。體系結構決定了控制系統是單通道的、還是單通道帶測試的、或者是冗余的設計。在分析期間，還要考慮是否需要特殊的測試通道。每個通道可能分成不同數量的模塊，在每個模塊中，用戶都要輸入一個MTTFd數據和一個DC數據，或者在最底層，對組成每個模塊的元件輸入各自的相關值。

4 SISTEMA用戶界面

       SISTEMA的用戶界面分為4個區域（圖2）。最大的一塊區域由中間的工作區占據。多個窗口可以分別激活，工作區包含一個可編輯的輸入對話框，或者一個概述文件的窗口。


圖2：SISTEMA用戶界面

       活動窗口的內容由左邊窗口中、描述層次基本元素的選擇所決定（見圖1），選擇是從左手邊的樹形結構窗口開始的。樹形結構的每個分支表示一個基本元素。基本元素可以在樹形窗口中創建、刪除、移動或者拷貝?；驹氐奈募?nèi)容要在文件窗口直接輸入。每個基本元素還分成幾個子項，由選項卡選擇。

       樹形窗口還顯示了每個基本元素的狀態信息。這個狀態信息用顏色點的形式標注在分支附近。紅色點表示沒有滿足標準的條件，如超過了限值、或者由于沒有輸入需要的值而出現不一致。這時會有一個警告輸出。黃色點表示沒有重要問題，但有小問題，比如一個基本元件沒有命名。沒有問題的基本元素標識成綠色點。顏色標記也總是繼承到上一層分支，紅色為最高優先級，而綠色為最低優先級。所有關于活動基本元素的警告和信息顯示在工作區域下的信息窗口中。

       樹形窗口的下方區域顯示了選擇的基本元件主要內容信息。這個信息包含了高一層子系統的PL、PFH、MTTFd、DCavg和CCF，和高層安全功能的PLr、PL和PFH。參數的變化結果會連續地顯示給用戶。

       除了靈活性，SISTEMA的用戶界面是易用和人性化的。上下文幫助便于用戶熟悉該軟件。應用的“向?qū)А惫δ?，提供了進一步的幫助，使新用戶逐步地在模型中建立控制系統，快速掌握使用方法。

5 用戶和制造商數據庫接口

       用戶友好的庫功能增加了SISTEMA的應用范圍。這些由軟件提供的庫包含了許多的元件、模塊和完整的子系統。它們可以按照用戶的希望不斷擴展，比如形成一個經常使用部件的數據庫。如果愿意，可以安裝更多的庫模塊，包括來自機械制造商的項目特定庫和設備特定庫，包含重用對象。

       SISTEMA允許用戶在不同的庫之間進行切換。用戶與其他SISTEMA的用戶可以交換庫文件，并且進行合并操作。組件制造商也可以創建寫保護庫，包括他們產品的可靠性數據，支持他們的客戶。

       另外，SISTEMA提供了許多庫，包含技術與組織所需要的測量，用于控制系統的分析。這些庫主要包含典型和常見的應用測量，諸如在EN ISO 13849-1中包含的。為了這個目的，SISTEMA管理下面庫：
       ?  CCF的測量庫：這個庫包含針對公因失效測量的列表，包括根據EN ISO 13849-1附錄F中用于CCF量化它們的點值。這個列表可以由用戶的意愿進行擴展。
       ? DC的測量庫：這個庫包含診斷測量的一個列表，根據標準的附錄E，包括它們的DC值。這個表也同樣可以按用戶的意愿進行擴展。
       ?  工程實踐最佳方法庫：這個庫提供了MTTFd和B10d值，基于最佳工程實踐，根據標準附錄C，用于各種元件類型。在這種情況下，變化、刪除或者添加表的內容是不允許的。

[DividePage:NextPage]

6 用于性能等級的精確分析方法

       用于一個系統的DCavg值，有時僅低于某個門檻值一點點，例如“低”（60%），“中” （90%）或者“高”（99%）。如果可以使用EN ISO 13849-1簡化量值方法，分析必須下降到下一個低DCavg等級，比如從“高”到“中”、從“中”到“低”或者從“低”到“無”，這是一種比較正規的做法。這種程序可能導致系統的估算在安全方面出錯。由于在DCavg系統更改等級的低數值，引起DCavg比例變化，然而，一個最小值低于某個門檻值會偶然導致對系統相對較差的分析結果。有可能發生：在一個通道中高質量測試過的組件（高DC）可以被較好組件所替換（有一個高M(jìn)TTFd）。在通道MTTF d最小的改進是過度補償，因?yàn)樵谶@種情況下，DCavg減少到較低的值是很正常的，這會導致測量的PFH變得很差（很大）。這個影響是荒謬的，是DCavg 比例粗糙的結果。用另外的話來說，就是最終歸咎于EN ISO 13849-1中圖5和表K.1的生硬。

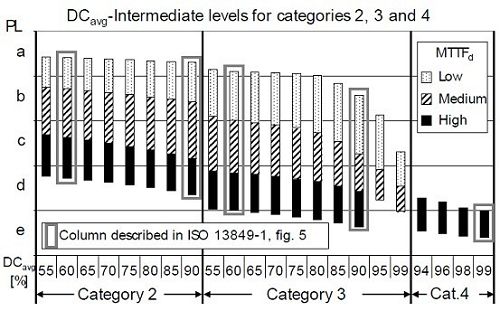

       這種影響可以通過使用變化圖表，應用一個線性分級的DCavg值來代替標準圖5中的值來預防。較好的分級見圖3的下部?？紤]到DCavg 值的限制精度，最小可能的DCavg值也會在所有的類別中考慮。SISTEMA使用這個精確的方法來決定PFH值，在圖3的行之間插入更多的值。通常，這樣會避免降低DCavg值，更精確和良好地決定PFH值。


圖3 性能等級精細分析方法

7 結論與期望

       新標準EN ISO 13849-1:2006應該更容易使用、透明和復用。標準最初對組件的可靠性進行量化，失效檢測的質量和分析中的公因失效需求。原則上，EN ISO 13849-1 代表了關注設計的上層結構，應在已證明核心的EN 954-1之上，具備當今現有技術的更新標準。EN 954標準的老用戶應能很快地熟悉新標準。另外，EN ISO 13849-1不需要特殊的數學知識，不像IEC 61508。它是非常適合于機械、電氣、電子、微處理器、氣動和液壓的控制系統。

       SISTEMA軟件工具為安全相關機械控制的開發者和測試者提供了遵從EN ISO 13849-1安全分析的全面支持。這個工具運行在Windows下，允許它的用戶基于指定的體系結構，模擬安全相關控制組件的結構，在不同的級別上，最終實現可靠性數值的自動分析，包括達到性能等級（PL）。

       BGIA支持和引導使用這些新方法。這種支持包括提供免費的工具和出版物。性能等級計算光盤可以直接用于安全相關機械控制的PL計算，在可以下載，Web碼e20892。這些在標準中方法用兩張光盤說明。光盤在ZVEI（Zentralverband  Elektrotechnik- und Elektronikindustrie）/Fachverband自動化和德國工程聯盟（VDMA）的幫助下開發。很多安全工程公司使用這張光盤，用于自己公司的設計和支持他們的用戶。

       BGIA關于控制系統報告6/97在2007年已經全部修改。為了描述EN ISO 13849-1的應用和新硬件/軟件的要求，它例舉了很多控制應用的案例，都使用SISTEMA 進行分析，并且可以形成項目文件。新的BGIA報告2/2008在德國發表，使用的標題為“Funktionale Sicherheit von Maschinensteuerungen - Anwendung  der DIN EN ISO 13849”，（Web碼d18471）。這個報告的英文版已在2009年初發表。

       SISTEMA現在有德文和英文版；隨后還會出其他語言的版本。所有語言的版本會通過一個Setup文件，在安裝時進行選擇。這個工具可以從BGIA的網站上進行下載，也可以從第三廠家免費獲得。不允許對SISTEMA進行更改。更新信息和下載鏈接可以從下的Web碼d11223（德文）或者e34183（英文）找到。標準和其他工具信息可以從找到。
