MathWorks公司發布了新產品Simulink PLC Coder（PLC編碼器）, 這是一種軟件產品，可以為可編程邏輯控制器（PLC）和可編程自動化控制器（PAC）生成符合IEC 61131標準的結構化文本程序。這種技術把基于模型的設計生成PLC和PAC可執行程序，實現對生產制造和能源發電設備的控制，包括來自羅克韋爾自動化公司的產品。
概述

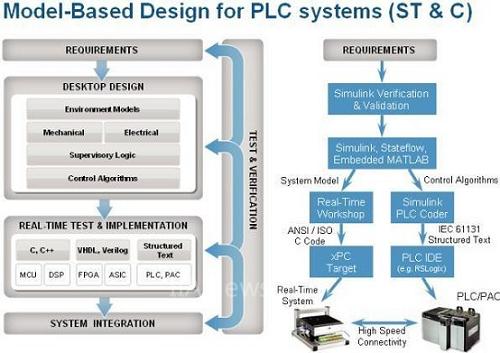

MathWorks產品（圖中的蘭色方框）現在可以生成結構化文本程序和C語言程序，推動了基于模型的設計、測試和在PLC系統上的應用。
Simulink PLC Coder可生成結構化文本（ST為IEC1131－3中編程語言中的一種）格式的源代碼，它要通過Simulink模型，Stateflow流程圖和MATLAB處理，然后使用一種來自工業自動化供應商提供的集成開發環境（IDE）編譯后，下載到PLC或PAC中運行。而Mathworks合作的第一個自動化供應商就是羅克韋爾自動化公司。
“工業自動化是一個競爭激烈的領域，各公司都不斷地尋找創新的方法，開發更為復雜的機電工業系統，”Tony Lennon, MathWorks公司的工業自動化和機械工業經理說道，“我們的客戶認識到：帶有自動程序生成的模型設計方法是設計和驗證這些復雜系統的最佳方案，這種方法涵蓋了電氣、機械和控制系統范疇?？梢允拐麄€設備成功地運行。”
Simulink PLC Coder的功能

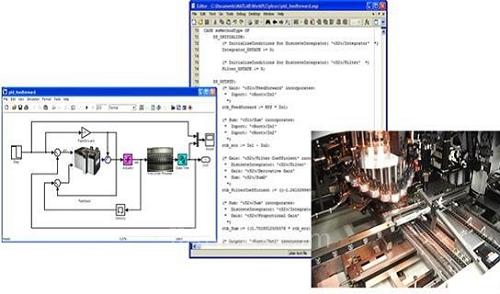

實現PAC程序的自動生成過程如下：用戶先用Simulink軟件（上圖左）完成基于模型的設計，然后通過鼠標操作執行Simulink PLC Coder，生成符合IEC 61131-3標準的結構化文本程序（上圖中），最后用RSLogix（羅克韋爾自動化的編程軟件）把這個程序變成羅克韋爾自動化公司PAC中的可執行碼并下載，控制機械設備的運行（上圖右）。
使用Simulink PLC Coder, 工程師能夠完成工控系統控制程序的自動生成，包括回路控制、離散量控制、數據采集和監視控制等應用。自動程序生成，是基于模型設計中的一個集成部分，幫助工程師消除了傳統手工編程方式帶來的很多錯誤，縮短了整個項目的開發和調試時間。
[DividePage:NextPage]
羅克韋爾自動化公司與MathWorks公司的合作
羅克韋爾自動化公司的戰略合作經理Jason Weber說：與MathWorks公司的協作，“我們的客戶獲得了使用模型設計開發PAC應用程序的能力，提高了機械設備的性能。基于模型的設計與我們虛擬設計與制造的理念非常接近和一致，這使得用戶的產品能夠更快地進入市場，降低工程費用，并且生產前就能很好地驗證設備?！?/FONT>
MathWorks公司的Matlab是一種編程環境，可用于算法開發、數據分析、可視化界面和數字計算。Simulink是一種圖形環境，可用于多領域中嵌入式系統的模型設計和動態模擬。這些產品能夠生成C語言代碼，已經非常廣泛地用于與基于PC的控制。增加了結構化文本的程序輸出，擴展了基于模型設計的應用范圍，因為控制工程師非常熟悉PLC/PAC產品，比如基于羅克韋爾自動化的ControLogix PLC/PAC控制器和RSLogix編程軟件。
Simulink PLC Coder 的產品特色
? 自動生成符合IEC 61131-3 標準的結構化文本程序；
? Simulink 的支持，包括復用子系統、PID控制功能塊和查找表；
? Stateflow 的支持，包括圖形功能，真值表和狀態機；
? 嵌入式MATLAB支持，包括if-else聲明、循環結構和數學指令；
? 支持多種數據類型，包括布爾、整數、列舉和浮點，以及向量、矩陣、可變參數；
? IDE支持，包括 PLCopen XML，羅克韋爾自動化? RSlogix? 5000；
? 測試結果報告。
使用Simulink PLC Coder生成PLC程序

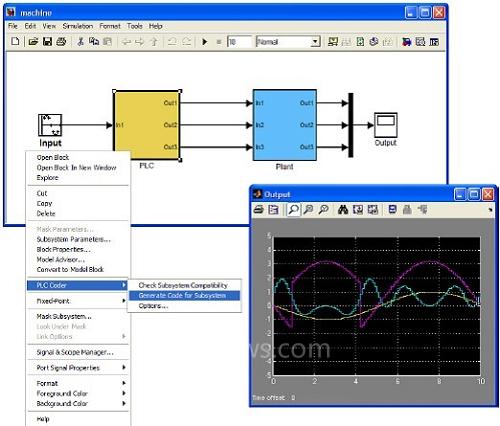

在Simulink中, 你可以用Simulink PLC Coder生成結構化文本，做法如下：用鼠標右鍵點住一個子系統塊，在彈出的菜單命令中選擇：PLC Coder > Generate Code for Subsystem選項。在MATLAB中，你可以調用plcgeneratecode 命令，創建新的腳本，然后通過提示，自動地完成構建過程，生成結構化文本。
支持超過130個以上的Simulink功能塊、所有的Stateflow構造和多種嵌入進MATLAB的功能，Simulink PLC Coder可以完全實現你的控制系統模型，包括反饋回路、各種模式、狀態邏輯和數學運算。你可以使用Simulink PLC Coder把離散時間的工廠模型轉換成結構化文本，使用硬件回路（HIL）進行測試。做為選擇，你可以使用實時車間（Real-Time Workshop?）生成C/C++ 程序代碼，用于對離散時間或者連續時間模型的HIL測試。
基于模型設計的發展
嵌入式系統的使用不斷地向汽車工業轉移。通過使用復雜的、板級的、基于軟件的電子控制，這種轉移呈現出提高性能、增加安全和方便維護的需求。另外，除了公交車輛工業的轉變之外，嵌入式系統的第二波熱潮正在商用汽車工業中出現。這里，嵌入式系統用于控制液壓系統，而以前這要依靠機械控制來完成的功能。在這兩個工業中，系統復雜性的增加了對傳統系統開發流程的高要求：滿足項目的時限、費用和質量等指標提出了巨大的挑戰。為了應對這些挑戰，主要汽車制造商中的工程師，正在跨越手動編程的系統設計流程，而使用圖形模型設計、分析，并用軟件確定機械的性能和行為。
使用模型設計可確保了一個最終產品滿足系統的要求。模型設計使不同專家組成的工程團隊一起更有效率地工作，工作在設計流程的不同階段人們可以不斷溝通；指出并改正在早期開發流程中的錯誤；自動生成牢靠、高效和高質量的程序。通過軟件工具提供商的獨特視角，按照基本的法則引領基于模型設計的成功應用是可行的。使用范圍可以從相關的特定實踐，到自動程序生成，再到必須解決的組織問題。
[DividePage:NextPage]
什么是基于模型的設計？

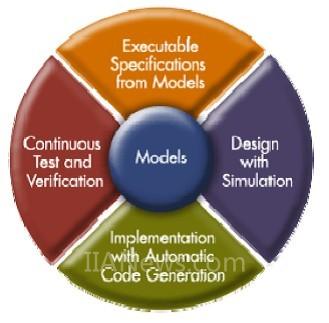

在基于模型的設計中，開發流程要圍繞一個系統模型中心――通過模型提煉出可執行的規范，然后是：設計與模擬、生成與執行、測試與驗證。
這個系統模型是一個可執行的規范，規范的描述和使用貫串整個設計流程。可執行的規范還包括了輸入和期望的輸出或接受的標準、應用環境，以及與要求的鏈接和參考?？蓤?zhí)行規范的目標能與設計的目標清晰地溝通，并且允許通過仿真對規范要求進行可行性和兼容性分析。當軟件和硬件的執行完成了規范要求，比如固定點和時間行為，程序能夠自動生成，通過測試指標可以對系統進行驗證，這個流程節省了時間，避免了手動錯誤的發生。
使用了基于模型的設計，工程師能夠從以下方面提高效率：
? 使用一種公共設計環境，跨越不同的項目團隊；
? 把設計直接連接到要求；
? 設計集成了測試，不斷地發現和糾正錯誤；
? 通過多方面的仿真，改進算法；
? 自動生成程序；
? 開發和復用測試套件；
? 自動生成文件；
? 跨越多個處理器和硬件目標，重用設計部署系統。
基于模型設計的使用
公司為什么要采用基于模型的設計？有的情況是，公司是從上到下的管理模式，戰略規劃需要部署一套公共的工具和流程。有時是，工程師們在大學使用過模型方法，現在要尋找工具解決當今工作中的問題，這樣的草根會主動采用這種模型設計方法。還有的時候，基于模型設計是一種實用的技術，有廣泛的用途，比如：六西格碼或系統工程。不管什么推動力促進了基于模型的設計，這種努力應該是持續的，因為公司能夠看到回報?；貓髞碜杂谝韵虏煌姆矫妫?/FONT>
? 獲得了效率，比如減少了完成整個項目所需的時間；
? 加快了產品進入市場的速度；
? 提高了產品的質量；
? 降低了對物理原型的依賴。
此外，當工程師們有了合手的工具，工作起來常常會有更多的樂趣。
結論
基于模型設計的應用已經得到很好地建立、歸檔和提煉，可以用于開發嵌入式控制系統和PLC/PAC控制系統，通過多年的實踐和大大小小項目的執行，在航空、國防、汽車、生物、醫藥、化工、石油、通信、計算機、辦公設備、地球與海洋科學、電子、金融服務、工業自動化與機械、儀器儀表、半導體、基礎實施和能源等領域有廣泛的應用，這些方法和最佳實踐已經被眾多行業所接受。
