浙江中控自動控制解決方案關于垃圾焚燒發電裝置的應用

ainet.cn 2011年07月22日

引言：

由于爐排垃圾焚燒爐燃料的特殊性，決定它特有的工藝流程與系統結構，所以在控制方案方面與燃燒其它燃料的鍋爐相比有著很大的差別，主要表現在爐膛溫度控制、負荷控制、滲濾液回噴流量控制等控制系統上。

一、前言

        中控作為國內著名自動化產品供應商，已經為多家垃圾焚燒發電企業從控制層到管理層提供了完整的解決方案，包括垃圾進廠計量，垃圾預處理，垃圾焚燒爐，汽機監控，廠用電與電氣系統監控，尾氣處理及生產管理環節等，實現了對整個生產過程數據采集、調節控制、順序控制、聯鎖保護、歷史數據采集、記錄、打印，過程優化等功能；同時WebField系列DCS控制系統利用多種標準的軟硬件接口可方便快捷的實現與第三方PLC、智能設備的無縫連接，實現垃圾發電企業在生產流程的各個環節實現自動化與信息化。

        目前垃圾焚燒主要是有采用三種爐型：爐排式垃圾焚燒爐、流化床垃圾焚燒爐、回轉窯焚燒爐。其中爐排式垃圾焚燒爐與流化床垃圾焚燒爐主要用于處理城市生活垃圾，而回轉窯焚燒爐則主要用于處理醫療垃圾與有毒的工業廢棄物，不配置汽輪發電機，控制系統相對簡單,在這里就不詳細介紹。

二、爐排式垃圾焚燒爐解決方案

典型的爐排式垃圾焚燒爐主要有垃圾輸送與灰渣系統、風煙系統、汽水系統組成。

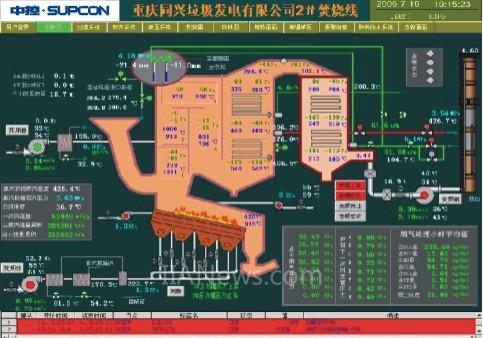

圖1 采用中控DCS系統的爐排垃圾焚燒爐工藝流程

        2.1 爐排垃圾焚燒爐關鍵控制方案

        由于爐排垃圾焚燒爐燃料的特殊性，決定它特有的工藝流程與系統結構，所以在控制方案方面與燃燒其它燃料的鍋爐相比有著很大的差別，主要表現在爐膛溫度控制、負荷控制、滲濾液回噴流量控制等控制系統上。

         爐膛溫度控制
         負荷控制
         滲濾液回噴流量控制
         石灰漿流量與濃度控制

        2.2 爐排垃圾爐控制方案的典型應用

        重慶同興垃圾電廠采用法國阿爾斯通公司（ALSTOM）逆推式爐排焚燒技術，是目前國內采用該技術最大的垃圾焚燒項目之一。一期工程為二條600t/d的焚燒線，配兩臺12MW純凝汽輪發電機組，日處理垃圾量最大可達1260噸。該廠的控制系統采用的是中控的WebField
        DCS系統，來實現生產過程狀態監視、運行操作、過程控制、事件報警、聯鎖保護等功能，并負責與各個子系統的PLC通訊。
        控制系統由1個工程師站、5個操作站、2個通訊站、5個過程控制站組成（見圖2）,設計I/O點數為1992點，系統實際容量為2200點。系統投運以后，運行穩定，為用戶創造了巨大的經濟效益。

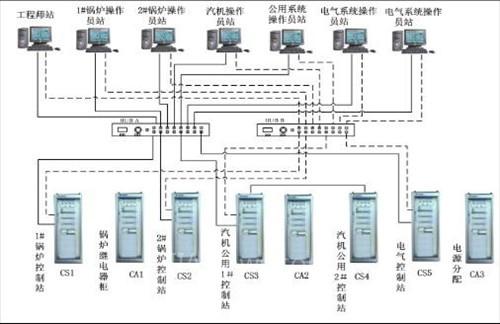

圖2 重慶同興垃圾發電廠DCS網絡布置圖

三、循環流化床垃圾焚燒爐控制方案

典型的循環流化床垃圾焚燒爐工藝流程與爐排垃圾爐相似，只是增加了垃圾預處理系統與冷渣系統，主要由垃圾輸送與灰渣系統、風煙系統、汽水系統組成。

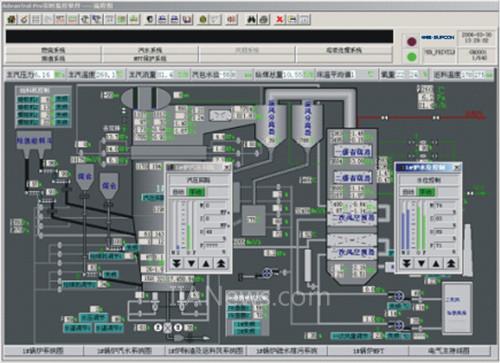

圖3 采用中控DCS系統的循環流化床垃圾焚燒爐

3.1 循環流化床垃圾焚燒爐關鍵控制方案

        爐膛溫度控制
        負荷控制
        循環流化床垃圾焚燒爐床溫控制
        循環流化床垃圾焚燒爐二氧化硫排放控制

        3.2 循環流化床垃圾爐控制方案的典型應用

        浙江金華熱電廠共建2臺400t/d異重循環流化床垃圾焚燒鍋爐、2套尾氣處理系統，配置1套15MW
        抽凝式汽輪發電機組，總的垃圾處理能力為日處理垃圾800t/d。其中垃圾焚燒爐采用浙江大學熱能工程研究所開發設計的異重循環流化床垃圾焚燒鍋爐（示意圖見圖4）。DCS系統選用中控的WebField

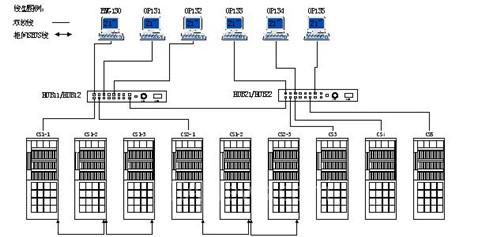

        DCS控制系統，以實現2×400t/d循環流化床垃圾焚燒鍋爐＋1×15MW汽輪發電機組DCS控制項目中現場過程數據采集、監控、控制等功能。根據現場情況及DCS的性能，控制系統共有1個工程師站、6個操作員站、3個控制站，實際容量為1686點。系統投運以后，運行穩定，為用戶創造了巨大的經濟效益。
