引言：
萊迪思器件和解決方案的營銷總監Shakeel Peera說道，“有了PAC – Designer 6.1和Lattice Diamond 1.3軟件的整合，我們的用戶將能夠以更高的效率設計和模擬Platform Manager器件，同時仍然能夠方便地使用廣泛認可的PAC - Designer軟件。 ”
萊迪思半導體公司日前宣布推出PAC-Designer混合信號設計軟件6.1版本，更新支持萊迪思的Platform Manager、Power Manager II 和 ispClock器件。現在用Platform Manager器件進行設計的用戶將能夠訪問日前宣布的Lattice Diamond 1.3軟件設計環境。PAC–Designer 6.1和Diamond 1.3設計軟件工具的整合將使Platform Manager產品成為實現更先進的數字設計的選擇。一個自動化的模擬環境是設計軟件整合的主要優勢，而以前Platform Manager設計人員沒有這樣的環境。
萊迪思器件和解決方案的營銷總監Shakeel Peera說道，“有了PAC – Designer 6.1和Lattice Diamond 1.3軟件的整合，我們的用戶將能夠以更高的效率設計和模擬Platform Manager器件，同時仍然能夠方便地使用廣泛認可的PAC - Designer軟件。 ”
新的自動模擬功能
無論是通過Platform Manager的內部CPLD控制測試關鍵的模擬I / O引腳的功能，或是在Platform Manager的FPGA控制部分內，檢查用Verilog或VHDL編寫的增強數字控制功能的整合，PAC-Designer 6.1軟件無縫地與Diamond 1.3設計工具相集成，以編譯整個設計，構建必要的激勵模板文件，然后在Aldec公司的Active - HDL模擬器內自動生成初始時序波形。在PAC - Designer 6.1軟件中對先前復雜的手工設計流程進行了優化和自動化處理，生成所有必要的設計文件，只需點擊鼠標就能提供初始時序流程圖。
全面的模擬和數字設計支持

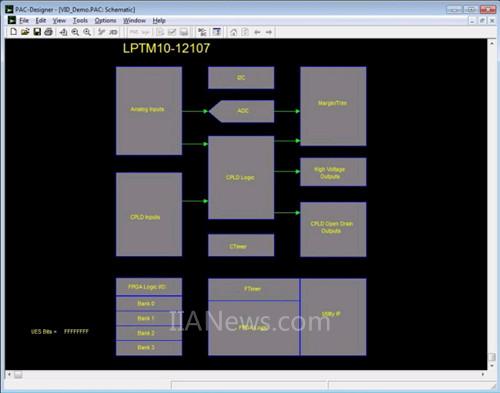

PAC-Designer 6.1軟件為模擬工程師提供了一個基于GUI的設計方法，它使用直觀的對話框配置Platform Manager的模擬部分; LogiBuilder設計方法將電源管理功能集成至芯片中的CPLD; LogiBuilder或Lattice Diamond Verilog/ VHDL設計方法集成數字電路板的管理功能至Platform Manager器件的FPGA部分。
PAC- Designer 6.1軟件包括4個專門針對Platform Manager開發套件的參考設計，包括故障記錄和監測，增強的閉環微調，長延時定時器和ADC電壓測量。在萊迪思的網站上提供與Platform Manager器件相配的11個參考設 ，還包括PWM風扇控制、連接I2C Slave至 SPI Master和一個BSCAN1多個掃描端口尋址緩沖區?？芍苯訌腜AC- Designer 6.1軟件中找到31個額外的設計例子，提供指令和針對Power Manager II和ispClock器件的解決方案。
第三方設計工具支持
整合的PAC–Designer 6.1和Lattice Diamond 1.3軟件包括適用于Windows的Synopsys公司的Synplify Pro高級 FPGA綜合。還包括適用于Windows 的Aldec公司的Active - HDL萊迪思版II模擬器。
除了提供Synplify Pro和Active - HDL的OEM版本的工具，Synopsys公司的 Synplify Pro和Aldec公司的Active - HDL的完整版本也支持萊迪思器件。 Mentor Graphics公司的ModelSim SE和Precision RTL綜合也支持萊迪思器件。
關于Platform Manager系列
電子產品雜志2010年命名的 “年度產品” 包括兩款器件，LPTM10 - 1247和LPTM10 - 12107。LPTM10 – 1247器件可以監控12個電壓幅度，并支持47個數字輸入和數字輸出，而LPTM10 – 12107可以監控多達12個電壓幅度，并支持107個數字輸入和數字輸出。從功能上看，這些器件包括電源管理部分和數字電路板管理部分。電源管理部分包括可編程的閾值、精度為0.7％的精確差分輸入比較塊、48個宏單元CPLD、可編程的硬件定時器、一個10位模擬數字轉換器和一個用于電源的微調和裕度微調塊。數字電路板管理部分包括一個640 LUT的FPGA和可編程邏輯接口I/O。
（轉載）
