引言
本文結合石化行業的發展現狀和煉油廠消防系統的要求，介紹了圖爾克現場總線產品在煉油廠罐區消防系統中的應用，以及圖爾克工業現場總線產品的優勢特征。
一、行業背景
石化行業是我國的支柱產業。石化行業生產線長、涉及面廣，僅中國石化集團就有原油、成品油、天然氣等輸油、輸氣管道近6000km，加油站2．4萬個，石化企業的油田、采油廠、煉油廠、化工廠、油庫、加油站、輸油(氣)管線遍及全國城市、鄉鎮、車站、碼頭、賓館、千家萬戶。生產過程包括油氣勘探、油氣田開發、鉆井工程、采油工程、油氣集輸、原油儲運、石油煉制、化工生產、油品銷售等，生產社會需要的汽油、煤油、柴油、潤滑油、化工原料、合成樹脂、合成橡膠、合成纖維、化肥等3000多種石油、化工產品，與人民的衣、食、住、行密切相關。
2010年我國石油和化學工業全行業總產值達到8.88萬億元，位居世界第二。目前已經形成了20個千萬噸級以上煉油基地，5個百萬噸乙烯基地，為保障國家糧食安全、能源安全，促進國民經濟持續快速健康發展做出了重要貢獻。
二、煉油廠消防系統

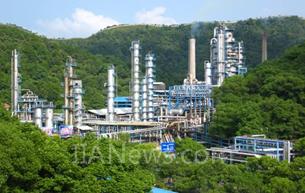

煉油廠是石化行業中極其重要的一個環節，其生產的安全與否直接關系到整個石化行業的健康發展。
煉油企業高塔林立，儲罐成群，涉及物料危險性大，發生火災、爆炸、群死群傷事故幾率高。石化生產過程中所使用的原材料、輔助材料半成品和成品，如原油、天然氣、汽油、液態烴、乙烯、丙烯等等，絕大多數屬易燃、可燃物質，一旦泄漏，易形成爆炸性混合物發生燃燒、爆炸。因此做好消防工作意義重大。
《石油化工企業設計防火規范》(GB 50160—2008)明確規定，大型石油化工企業的工藝裝置區、罐區等應設獨立的穩高壓消防給水系統。穩高壓消防給水系統是介于高壓和臨高壓系統之間的一種消防給水的新形式，它是以穩壓泵的日常穩高壓來保持和滿足消防給水系統內任何一處消防設施的最不利點工作壓力，火災時聯動消防主泵供水，滿足全部消防設備系統投入使用所需的工作壓力及流量的一種消防給水系統。所以，對于消防水泵的控制就顯得尤為重要。
三、圖爾克產品應用
圖爾克技術人員針對客戶中控室距離消防水泵房較遠的情況，經過深入交流，推薦了具有IP67防護等級的BL67系列現場總線產品，成功的滿足了客戶的需求。
控制系統的組成：
1、 現場總線產品：圖爾克BL67系列
2、 主控制器：浙大中控ECS-700系列
3、 現場總線協議：Profibus DP

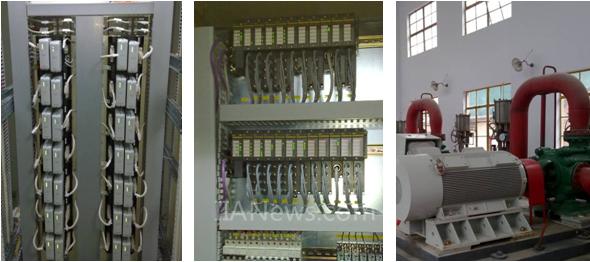

現場照片
主控制器采用的是浙大中控ECS-700系列DCS產品，實現整個系統的控制，保證系統的連續不間斷運行?，F(xiàn)場總線為Profibus DP網絡，連接消防泵房現場控制柜?，F(xiàn)場控制柜內安裝圖爾克公司BL67系列遠程IO產品。現場所有的狀態信號和控制信號都就近接入到總線控制柜內。

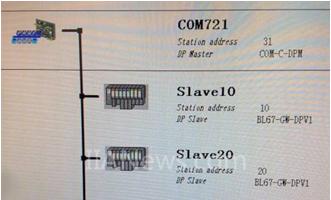

網絡配置畫
與傳統控制方式相比，總線控制具有減少大量IO配線、抗干擾能力強、數據精度高、可操控性強、診斷信息豐富等優勢。
四、圖爾克總線產品為客戶增值
總之，針對煉油廠消防控制系統，圖爾克基于現場總線技術的IP67防護等級的BL67系列產品有著更廣闊的應用空間。
BL67產品圖
第一，其擁有IP67 的防護等級，-40…70℃的工作溫度范圍，能夠很好的適應各種現場環境。
第二，BL67系列所有模塊支持熱插拔，并且擁有很好的擴展能力，支持現今大部分的工業現場信號（數字量、模擬量、溫度、高速計數等）。
第三，接線采用接插件鏈接方式，即保證了高防護等級又提高了安裝速度。
第四，具有強大的自診斷和自保護功能，便于故障的及時發現和維修。
總之，得益于圖爾克BL67系列總線產品卓越的性能和顯著的特點，煉油廠罐區消防系統在運行過程中效能和穩定性、可靠性被進一步優化和提升，達到了客戶的預期效果。
（轉載）
