引言
本文介紹了EXPERION PKS 系統原理，在延長石油集團榆林煉油廠重整加氫及苯抽提搬遷裝置上的配置情況，對投用前裝置系統安裝、調試等進行說明，并對裝置EXPERION PKS系統提出了進一步的建議。
1. 裝置概述
“陜西延長石油(集團)有限責任公司煉化公司榆林煉油廠延安煉油廠重整-加氫裝置異地搬遷及相關配套改造工程”項目是將原延安煉油廠的重整裝置及加氫裝置異地搬遷到榆林煉油廠，并新建苯抽提裝置。
原重整、加氫裝置采用的是CENTUM-CS 系統，于1995 年由原西儀橫河公司負責供貨實施并投入使用。該DCS 運行了近13 年，進入故障高發期，硬件日趨老化，故障頻繁。
本次搬遷新上一套DCS系統，用于重整、加氫、苯抽提裝置及公用工程的調節、記錄、指示、積算、報警等功能操作。整個DCS 控制系統由控制站、操作站、工程師站、打印機和輔助操作臺等設備和應用服務器等組成。
本項目按3個獨立的控制單元配置，即30 萬噸/年催化重整裝置、40 萬噸/年柴油加氫精制裝置、10 萬噸/年苯抽提裝置
2. HONEYWELL EXPERION PKS系統介紹
EXPERION PKS(Process Knowledge System)系統是Honeywell公司最近推出的新一代控制系統,它繼承了傳統DOS的優點,同時又融合新的技術突破,是一套比TPS系統更趨完善的控制系統。該系統累積了霍尼韋爾多年來在過程控制、資產管理、行業知識等方面積累的經驗，采用最先進的開放平臺和網絡技術，為工業企業提供一個統一的、全廠的、自動過程控制、設備和資產管理、直至生產管理、集成制造等一體化的知識系統體系結構和全系列的解決方案。Experion PKS 系統能滿足各種自動化應用要求，為過程控制、SCADA 應用提供一個完全開放的平臺，是滿足業界要求的高性能、高靈活性、高可靠性的控制系統。
PKS系統基于Windows 2003 Server服務器操作系統平臺, 利用高速動態緩存區采集實時數據,提供報警、顯示操作、歷史數據采集、報表報告等服務功能；HMIWeb技術基于工業標準的html文件格式和Web瀏覽器的訪問界面；基于CEE執行環境的新一代C300控制器；面向?qū)ο蟮慕M態工具；FTE容錯以太網絡。

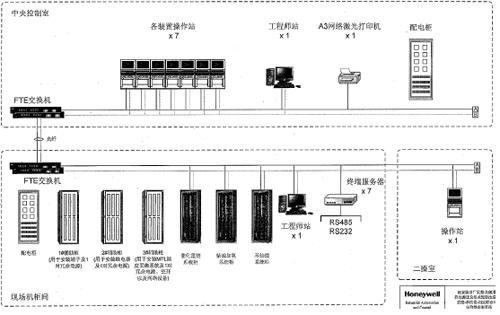

圖1 系統結構圖
2.1 主要的硬件部分
2.1.1 控制防火墻（CONTROL FIREWALL）
C200控制器、操作站和服務器不能連接到控制防火墻，但是C300控制器必須與控制防火墻連接，控制防火墻通過UPLINK可以連接到交換機上?？梢允沟脧V播信息風暴得到抑制，C300控制器不受上層IP網絡通訊量的影響。
2.1.2 C300控制器
C300 是新一代控制器，它完全拋棄了其它同類產品卡件與接線組件分別安裝的傳統理念，呈現給用戶一個全新的設計，它將電子模塊、電源分配、網絡連接和信號接線組件集成在一塊卡板上，這種設計顯著的節省了空間（節省30%），并提高了系統的可靠性（>99.992%）。
C300 控制器上集成的接口包括：容錯以太網FTE 接口、GPS 時鐘同步器接口（分辨率達1mS）、I/O Link 接口以及用于控制器冗余的接口?？刂破魃嫌蠪TE地址撥碼開關，可以撥到相應的位置，本項目的重整、加氫、苯抽提的控制器地址分別為1、3、5。
控制器冗余配置時，采用兩個完全相同控制器，從而可以實現真正意義上的全冗余，基本控制器和冗余控制器之間的同步對用戶是完全透明的,兩控制器完全相同，物理上沒有主副之分，誰先運行誰為主。當控制器故障發生時自動進行切換，切換時間對應用來說是可以忽略不計的。
2.1.3 C系列I/O卡件
有HART AI卡、LLMUX卡、HART AO卡、DI卡、DO卡，卡件上有相應的地址跳線。
2.1.4 通訊網絡FTE
服務器通過專利技術的FTE（FAULT TOLERANT ETHERNET容錯以太網）網絡和控制器通訊，服務器和操作員站之間也通過容錯以太網通訊。FTE是PKS的控制網絡，提供了容錯的特點以及快速的網絡響應，而且提供了工業以太網控制應用的安全性。容錯以太網意味著網絡是冗余配置（物理），但是采用單一網絡結構（邏輯），所以切換速度快可達1秒，它可提供比普通以太網更多的通訊路徑，以先進的多路由選擇替代雙網結構的傳統冗余模式網絡，F(xiàn)TE節點之間有4條路徑。
[DividePage:NextPage]
2.2 軟件部分
2.2.1 控制策略的組態軟件（Control Builder）
可以創建C300控制器和相應C系列的卡件。Control Builder組態全部采用圖形化的工具，系統的控制程序是以CM（控制模塊）為基本單位，可以單獨從控制器中上裝、下裝。每個CM有自己的控制周期，這個周期必須為CEE(控制執行環境)周期的倍數，CEE周期有5ms,50ms兩種，我們在工程中選用50ms的CEE。
2.2.2 系統服務器的組態軟件
用于過程實時數據采集、操作、趨勢、報告、打印、事故報警等功能的服務器軟件，它基于Windows 2003 SERVER設計，系統的所有組件集成為一體。當用戶創建的控制策略下裝時，相應的數據同時自動下裝到控制處理器和系統服務器數據庫中，在服務器數據庫中自動建立每個組態生成的模塊（CM、SCM、IOM等）所對應的點，控制器和PKS服務器使用統一的位號點名稱。本項目中Experion PKS過程系統的服務器是冗余配置的，以提供更高等級的可靠性。 系統服務器的組態軟件還包含以下組態軟件：
?Quick Builder 系統資源組態軟件：
組態系統硬件，例如FLEX操作站、打印機、第三方控制器中相應的標準點。
?Enterprise Model Builder 企業模型組態：
組態和分配Asset。定義每個操作站對Asset的操作權限，從而規定此站的操作工對過程操作的權限。
2.2.3 流程圖繪制軟件HMIWeb Display Builder
PKS的人機界面采用HMIWeb技術。HMIWeb使用HTML作為用戶顯示畫面格式，可通過操作員站（Station）環境或IE瀏覽器來顯示和操控過程顯示畫面。系統還提供了大量的標準顯示畫面：菜單導航、報警匯總、事件匯總、趨勢、操作組、點細目、系統狀態、回路調節、診斷和維護、匯總等。
3. 控制方案在EXPERION PKS 系統上的實現
3.1 I/O 點數統計

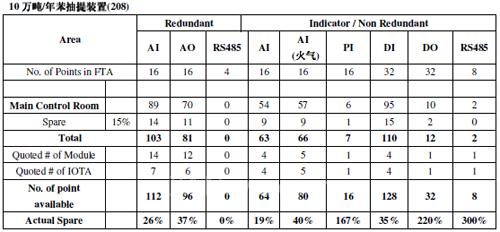

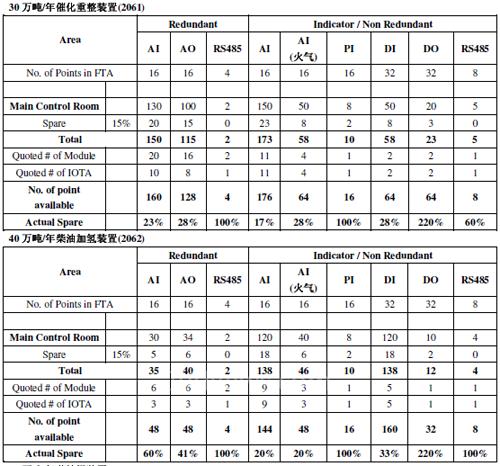

根據系統監控要求，重整、加氫、苯抽提PKS系統要檢測和控制的點的數量（I/O點）如下表：
此外，一套ESD系統、16個MTL多路溫度采集器分別都需要和PKS通訊，在DCS系統進行顯示，共計17個通訊接口。
[DividePage:NextPage]
3.2 硬件配置
根據I/O點數及裝置的監控要求，考慮備用余量，配置了一對控制防火墻，三對冗余控制器，3個C系列I/O機柜和一個網絡柜。一對冗余的服務器，8臺FLEX操作員站，四臺CISCO交換機和三臺作為TERMINAL SERVER的MOXA SERIAL NPORT 5630-8。
4. 系統組態、安裝調試
4.1 控制策略組態(控制器內程序)
根據設計院提供的IO數據表、P&ID圖及相關邏輯，在機柜中確認所有的I/O卡件位置以及地址，分配好所有的I/O點通道，建立從機柜－卡件－通道的IO接線信息表，以便隨時查到相關信息； 然后在Control Builder程序中，創建三對C300控制器（分別對應重整、加氫、苯抽提三套裝置），再分別添加相應的I/O卡件 ，并將所有卡件分配到對應的控制器中；新建各種CM，然后將I/O通道塊分配定位到I/O卡上；下裝控制器、I/O卡、CM點，聯機調試。
具體的特點:
?各種控制點的控制周期選擇
DCS和PLC的一個區別是DCS控制點的運算周期是可以預先確定的，而PLC一般無法預先確定。 我們常用的周期是：模擬采集CM為1秒，數字采集CM為1秒，模擬控制回路CM為0.5秒，數字控制CM為1秒，順序控制SCM為1秒。確定每個CM的周期可以清楚的知道每個控制策略的反應時間，既不浪費系統資源，又保證系統的處理速度。每個CM還有一個相位的問題，共有40個相位可選，這樣可以確保在任何時間內的CPU負荷平衡。
?數字控制回路DEVCTLA
也就是兩位式的閥門控制，有兩個閥門回訊DI信號，指示閥門全開、全關；一個輸出控制DO信號，根據回訊信號，可以判斷出閥門可能的四種狀態：全開、全關、運行中、故障。當開閥信號發出后，經過時間T1，開回訊信號沒來，或者當關閥信號發出后，經過時間T2，關回訊信號沒來需要報警。
4.2 第三方控制器通訊點的組態
在MOXA SERIAL NPORT 5630-8中設置Baud Rate、 Parity Check 、Data Bits 、Stop Bits以及Serial Interface:RS-485 2-Wire。
在Quick Builder中建立Channels,設置Terminal Server、 Modbus RTU；再建立Controllers,設置Data Table類型：Digital Output、Digital Input 、Input Register 、Holding Register；最后建立Points,設置PV Source Address, Point Id填寫在DCS操作站中該通訊點調用顯示的位號。
以上的通訊參數設置必須和第三方系統即ESD系統、MTL多路溫度采集器中的設置一致，而且數據類型及相應的地址必須正確。
另外在建立Points時PV Source Address的設置格式：例如MTL多路溫度采集器為MTLCONMOD1 15 U16B（AI點），Range Value為0-6553。
4.3 流程圖畫面組態
用HMIWeb Display Builder程序繪制工藝流程圖，然后在Station中進行歷史數據采集、操作組、趨勢組、、報告以及安全性等的設置。 PKS系統提供了大量的標準顯示畫面，除了需要繪制工藝流程圖，像報警、歷史數據等其他功能顯示界面，不要再進行圖形繪制，系統是標準化的，只填入?yún)?shù)即可。
下面列出一些主要的監控畫面：

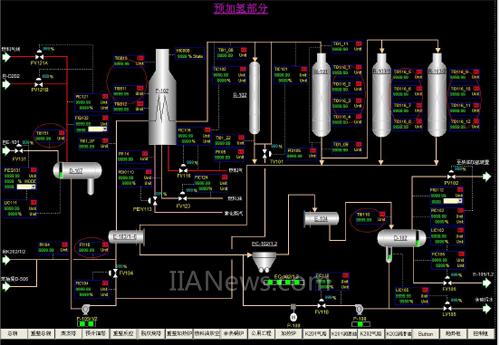

圖3 預加氫部分

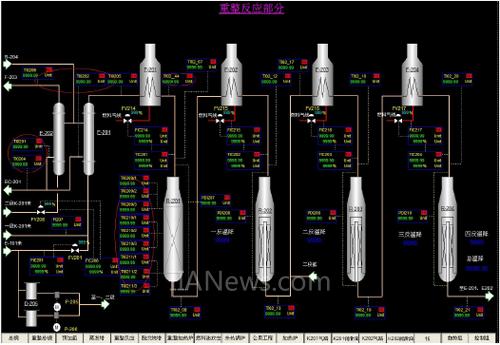

圖4 重整反應部分

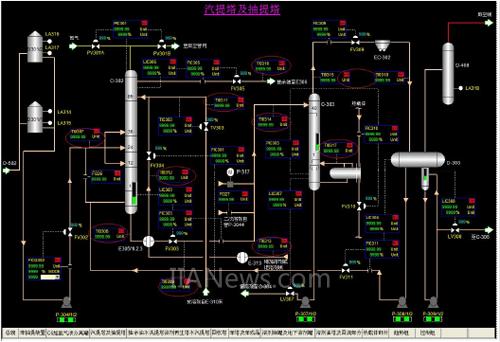

圖5 抽提塔部分
5. 安裝接線
本重整、加氫、苯抽提PKS系統采用C系列的I/O，共有3個控制柜和一個網絡柜，從安全柵柜過來的信號線接到卡件的接線端子上，其他不需要經過安全柵的信號均使用繼電器或中間端子后連接到系統柜卡件。關于網絡電纜的連接一定要注意，兩臺交換機之間的級聯線是CROSS OVER CABLE，另外網絡線的顏色是黃色FTE A，綠色FTE B。
6. 小結
EXPERION PKS系統在榆煉重整、加氫、苯抽提裝置是第一次應用，在裝置設計、組態過程中經過了大量的調試、修改工作，并盡最大的可能滿足了工藝的操作要求，目前系統已經運抵現場正在進行現場調試的考驗。
