概覽
        進一步了解高性能的多核NI CompactRIO系統。cRIO-9081 與 cRIO-9082是目前最高性能的CompactRIO產品，此產品目前具備高級的Intel Core i7雙核處理器。繼續閱讀以了解此高級系統使用的技術和應用程序的細節。

        目錄
        1，高性能的多核處理功能
        2，嵌入式操作系統
        3，用戶可編程的FPGA
        4，NI C 系列應用與擴展選項
        5，內置VGA顯示輸出功能
        6，GigE Vision的成像與檢測功能
        7，外設連接功能
        8，CPU擴展模塊介紹

        產品外觀

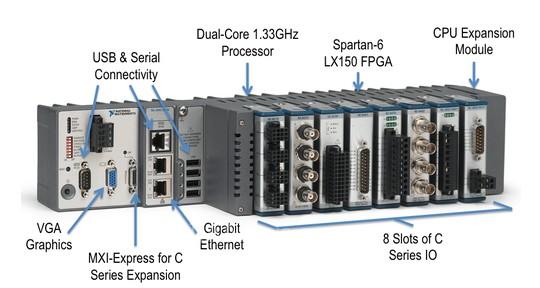

圖 1. NI cRIO-9082 將為 CompactRIO 平臺提供多項新功能。

        高性能的多核NI cRIO-908x系統為CompactRIO平臺提供了前所未有的新功能，其中包括：高級的Intel Core i7雙核處理器、為整合用戶界面內置的        VGA顯示輸出功能、而且可以自由選用Microsoft Windows Embedded Standard 7 (WES7) 或LabVIEW Real-Time 操作系統。cRIO-908x所帶來的新功能，使其更適于復雜應用所需的高級任務處理，如機器視覺與快速控制原型。若針對高性能的多核CompactRIO選用WES7，并利用Windows系統的多樣性，將更能發揮NI LabVIEW軟件的功能。高性能的多核CompactRIO具備多種連結、擴展選項，包含高帶寬與低延遲的MXI-Express 總線。

        高性能的多核處理功能

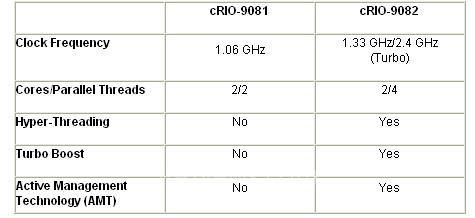

表1.  多核CompactRIO具有高級的Intel雙核處理器

        高性能的多核CompactRIO，配有低功耗的Intel雙核處理器，可用于需要高級處理需求的任務。使用多核的處理器，您可同步執行獨立任務或線程，以大幅縮短執行時間。LabVIEW也可利用多核技術自動將任務分配到多個線程中，能更輕松開發地開發多線程應用。復雜的線程管理任務，均已內置于圖形化程序設計功能中，對于用戶來說是透明的。

[DividePage:NextPage]

        進一步了解多核技術

        Intel處理器更具備多項新技術，可提升CompactRIO設備的性能與功能。

        Intel Hyper-Threading技術，可讓處理器的各個核并行執行兩個線程，讓軟件獲得雙倍于處理器內核數量的處理能力，進而提高多核性能。如此一來，只要是NI cRIO-9082所執行的應用，將可同時執行4組線程，達到更高性能。

        Intel Turbo Boost 技術則是在工作負擔較重的情況下，可提高處理器的時鐘頻率。在運算任務密集期間，若應用需要更高的時鐘頻率，將依特定增幅而提高處理器的時鐘頻率，直到滿足需求為止，或有在某些因素（如溫度與處理器核負擔）可能需要降低時鐘速度至基頻時，才會停止。如此可確保達到最高性能，并兼顧處理器保持在安全工作范圍內。

        Intel Active Management Technology (AMT)技術則可讓高級使用者在遠程管理CompactRIO系統。這一底層的硬件管理，是通過主以太網絡接口執行，且不需要CompactRIO軟件操作，即可啟動或關閉CompactRIO、檢查目前的系統狀態、重新控制輸出以及其它許多管理任務。

        嵌入式操作系統
        這一高性能的多核CompactRIO，也是首款可選擇操作系統的CompactRIO系列產品。工程師可選用精確、穩定的LabVIEW Real-Time或具有廣泛的軟件支持與用戶界面功能的WES7。

        LabVIEW Real-Time OS可針對那些需要時間確定性的精確應用，提供絕佳的實時工作環境。通過精確的時鐘與任務優先級排序，即可輕松地在LabVIEW中開發時間精確的任務（如閉環運動控制），并部署至CompactRIO。LabVIEW Real-time 操作系統也提供了最優化的環境，可確保應用每天24小時，每周7天連續執行。

        進一步了解LabVIEW Real-Time.

        WES7可使用基于Windows的多樣的軟件，還有適用于Windows平臺的LabVIEW，以提供更多功能?？衫?NET組件、ActiveX控件、DLL函數庫中的函數；建構OPC服務器；或直接連至遠程數據庫，以輕松記錄數據。而且，這也是CompactRIO平臺首次可以通過內置的VGA顯示輸出，以建立自己的使用界面，而不必使用專門的上位機用戶界面電腦，進而降低系統成本與維護需要。

        為進一步針對自己的需求而選用正確的操作系統，可參閱為CompactRIO選擇嵌入式操作系統時的五大注意事項

        用戶可編程的FPGA

        高性能的多核CompactRIO具有新增的Xilinx Spartan-6系列FPGA。與NI cRIO-9118底板中的最大型Virtex-5 FPGA相比，cRIO-9082具有最大型的Spartan-6 LX150 FPGA，新增將近30%的邏輯單元以及多達3倍的復用器。

[DividePage:NextPage]

        進一步了解Xilinx Spartan-6系列FPGA.

        您可使用LabVIEW FPGA 模塊圖形化的程序設計功能，建立自定義的測量控制硬件，且不需要深入了解底層的硬件描述語言（Hardware description languages, HDL）。此自定義硬件可用于專屬的定時和觸發、超高速控制、數字通信協議接口，還有其它多項任務，以實現高穩定、高精度的高速硬件。

        NI C 系列應用與擴展選項
        高性能的多核CompactRIO具備集成的8槽 C系列底板，并可通過C系列擴展選項而大幅提高I/O數量，若搭配高帶寬、低延時的MXI-Express總線，則可進一步使用多款CompactRIO平臺的擴展選項。所有C系列擴展機箱，均搭配了用戶可編程的FPGA，以用于自定義的數據處理任務。

        EtherCAT 附屬機箱 具備8槽或以上的插槽，可通過LabVIEW Real-Time為CompactRIO提供更精確的分布式I/O擴展。針對閉環I/O操作（包含運動控制）的應用，即可搭配此擴展選項。

        Ethernet RIO具備8槽或以上的插槽，可針對Windows或LabVIEW Real-Time系統，輕松擴展獨立的C系列產品。另可通過常見的本地局域網（LAN），進行LabVIEW共享變量通訊操作，而輕松擴展分布式I/O網絡。

        MXI-Express RIO 機箱 則具備14槽或以上的插槽，可擴展最高性能的C系列產品。高傳輸率的MXI-Express x1接口，可達200MB/s的多機箱流盤帶寬。一旦設定完畢，MXI-Express RIO機箱也可作為獨立裝置，以板載的FPGA處理數據。

        上述這些擴展方式，均可整合NI或其他制造商的超過60款 C系列特殊測量模塊，由于可選用多款模塊，更可讓系統確實滿足I/O需求。

        內置VGA顯示輸出功能
        當要開發嵌入式或工業級系統時，建立人機界面（HMI）是重要的步驟之一。這一高性能的多核CompactRIO，是首款內置VGA顯示功能的CompactRIO，可大大簡化HMI的開發流程。使用WES7配合VGA顯示器或觸摸屏，即可開發LabVIEW應用，并將其人機界面作為自己的使用界面。不僅可加快獨立的HMI應用開發，也可用低價位屏幕替代額外的個人電腦或觸摸屏電腦，進而降低成本。

 [DividePage:NextPage]

        GigE Vision的成像與檢測功能
        對機器視覺相關（包含醫療裝置、工業級監控、全自主機器人）的應用而言，多核CompactRIO是一個理想的平臺。使用2個千兆 Ethernet通信接口可連接GigE Vision 相機，搭配LabVIEW Real-Time與WES7，可以實現高速、高分辨率度的影像采集/處理應用。利用高性能的NI-IMAQdx 驅動程序，與機器視覺開發模塊成像函數庫中的數百種算法，即可輕松開發如影像強化、模式匹配、物體測量等應用。

        了解基于CompactRIO的機器視覺.

        外設連接功能
任何CompactRIO裝置均具備多種連接選項，可連接多樣的附屬硬件。使用4個高速USB接口中任意一個，即可連接如鍵盤或鼠標的外設，也可外接儲存設備以記錄數據。另可選擇RS232或RS485/422串口以連接各種裝置，如電機驅動器、專用儀器、字符顯示器等。

        CPU擴展模塊介紹
        高性能的多核CompactRIO，為首款可搭配使用新的CPU擴展模塊（CPU Expansion Module, CXM）的CompactRIO。只要連接NI與其他制造商的多種CXM模塊，即可利用如Wi-Fi、便攜式高速儲存裝置、以及ExpressCard等I/O。
