引言

       通過elecworks for SolidWorks接口程序，電氣設計部門電氣圖紙及設備數據與機械設計部門的模型數據可以實現同步協同設計，電氣與機械部門無需進行面對面的溝通和交流，通過網絡版環境，分享項目數據，達到團隊間的最佳合作狀態。

        中國紡織機械工業近幾年在迅猛發展，已經逐步縮短了與國際上紡織機械生產大國的差距。技術軟實力和質量硬實力引領當今紡織機械工業的發展。
        但是就設計這一環節來看，國內的紡機設計大多停留在普通CAD制圖階段，無論是機械還是電氣設計，隨著設計工具的不斷發展和演變，諸多企業將機械設計推向三維化，解決了平時二維不能夠解決的設計難題，然而在電氣設計環節，仍然采用普通CAD，設計效率仍然很低，設計質量沒有實質性的提高，反而某些時候會限制交貨期限。
        如何有效的在設計環節更近一個層次，除了設計人員本身素質的提高，更需要高效率的設計工具輔助設計。以歐美為例，早在上個世紀80年代，歐洲就已經開始使用專業的電氣設計軟件進行紡機設計，一個普通紡機項目，幾百張控制原理圖就可以在幾天之內完成。從系統拓?fù)鋱D，二次回路圖，布局圖通過圖庫和邏輯關系設定快速完成設計，端子清單，電纜清單，PLC原理圖，I/O清單，設備采購清單通過設計軟件自動生成，設計效率大幅度提高，生產周期縮短，企業成本降低，競爭力提高。
        自上世紀90年代起，三維機械設計軟件的發展也在歐美為紡機的設計發展提供了有效的保障。進入21世紀，機電一體化的概念被運用到設計工具中，利用專業電氣設計軟件與三維機械設計軟件的無縫集成，將電氣控制與結構工藝在設計環節就融為一體。

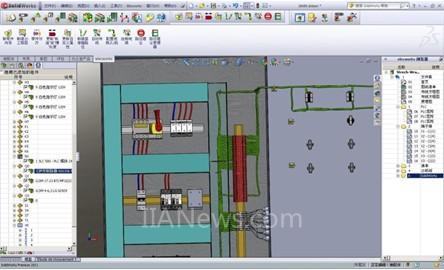

        通過法國Trace Software集團與法國達索系統DS SolidWorks公司合作，專業電氣設計軟件elecworks最先在全球推出與主流三維設計軟件SolidWorks無縫集成模塊：elecworks for SolidWorks，將電氣控制柜，控制面板，與紡機機械傳動裝配體的三維設計集成在一起，可以在三維環境下真實模擬電線，電纜自動走線，真正意義實現了機電一體化設計。

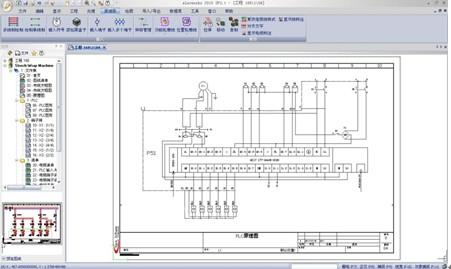

        紡機設計電氣部門采用elecworks專業電氣設計工具進行二維電氣原理圖的設計，直接調用elecworks內部標準電氣符號庫，自動線號，自動保持控制回路設備間的邏輯關系，智能生成PLC控制回路，自動導出I/O口清單，材料明細表，接線清單等20余種報表；

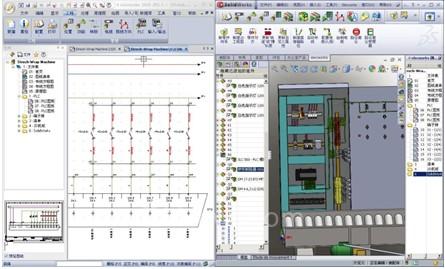

        紡機設計結構部門采用SolidWorks軟件進行三維模型，結構工藝等的裝配設計，通過elecworks for SolidWorks接口程序，自動讀取電氣部門的elecworks原理圖項目，直接轉換為三維裝配體，進行三維電氣控制柜的布局設計和柜內外接線，所有電氣三維模型尺寸，規格數據都來自elecworks電氣圖紙的選型。
        通過elecworks for SolidWorks接口程序，電氣設計部門電氣圖紙及設備數據與機械設計部門的模型數據可以實現同步協同設計，電氣與機械部門無需進行面對面的溝通和交流，通過網絡版環境，分享項目數據，達到團隊間的最佳合作狀態。
        目前很多企業都在考慮PDM數據管理項目，將企業的設計數據實現規范化的管理，Trace Software公司也進一步與達索SolidWorks合作，2011年推出了elecworks EPDM Link，將電氣數據與機械數據的管理統一納入SolidWorks Enterprise PDM中，不再單純是為紡機用戶提供設計軟件，而是提供更加專業的機電一體化及數據管理與一身的解決方案。

（轉載）
