引言

       數字壓力計的電路構成有電源電路、小信號放大電路、數模轉換電路、溫度采集電路、單片機、按鍵輸入電路模數轉換電路、液晶顯示電路。從芯子輸出的微弱電壓信號，經過放大調節至適當范圍，電壓輸入到模數轉換模塊，得到相應數據，后經單片機處理，再由單片機分別向數模轉換模塊和液晶顯示模塊送入采集到的溫度數據送至單片機，為單片機進行相關處理提供參考。

一、數字壓力計的原理

        本公司所研究的數字壓力計具有高精度壓力測量功能，高可靠性，采用軟/硬件的微功耗設計思想。供電電壓最低至9V，輸出信號可以為0～5V或1～5V可選擇。顯示采用FSTN全視角段碼液晶，讀數醒目直觀。主要用于校驗一般壓力表或其它壓力儀器儀表，亦可廣泛用于精密壓力測量使用。它是國內外指針式壓力表的更新?lián)Q代的產品。

        數字壓力計的電路構成有電源電路、小信號放大電路、數模轉換電路、溫度采集電路、單片機、按鍵輸入電路模數轉換電路、液晶顯示電路。從芯子輸出的微弱電壓信號，經過放大調節至適當范圍，電壓輸入到模數轉換模塊，得到相應數據，后經單片機處理，再由單片機分別向數模轉換模塊和液晶顯示模塊送入采集到的溫度數據送至單片機，為單片機進行相關處理提供參考。此外按鍵輸入電路在有鍵按下后，把得到的按鍵信息送入單片機，單片機將開始執行對應功能的程序。

        本產品滿足如下兩個行業標準的相關規定：
        JB/T 7392-2006  數字壓力表
        JJG 875-2005    數字壓力計檢定規程

二、產品主要技術指標

        1、 準確度： 0.1級
        2、 回程誤差：不大于基本誤差限的絕對值
        3、 重復性：不大于基本誤差限的絕對值
        4、 穩定性：不大于基本誤差限的絕對值
        5、 零點漂移：在1h內不大于基本誤差限絕對值的1/2
        6、 示值波動：不大于基本誤差限絕對值的1/3
        7、 絕緣電阻：測試電壓為100V時，絕緣電阻不低于20MΩ
        8、 絕緣強度：頻率為50HZ，電壓為500V正弦交流電壓不會擊穿
        9、 壓力類型：表壓、絕壓
        10、過載壓力：當壓力小于150MPa時取兩倍滿量程，當壓力大于150MPa時取300MPa
        11、溫度補償范圍：0～70℃
        12、量程：0～0.5—250MPa
        13、輸出信號：帶液晶顯示，0-5V或1-5V電壓信號輸出
        14、供電電壓：6～12VDC

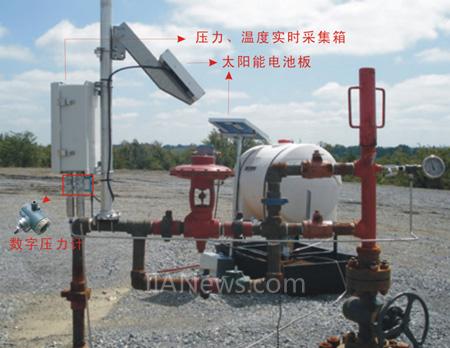

三、設備現場圖：

（轉載）
