深圳很多LED自動化設備提供商長期致力于電子元器件設備的研發、生產、銷售及服務，在LED固晶機設備制造上實力雄厚，在選用固晶機的中樞計算機控制系統時，與華北工控達成友好合作，華北工控4U整機被LED固晶機系統集成商選用作為控制主機，客戶反映應用效果良好。

        系統概述
        隨著IT產業和半導體行業的發展，集成電路市場呈現穩定增長趨勢。LED產業的蓬勃發展對LED生產設備的要求也越來越高，固晶機等半導體設備在市場上的需求越來越大，與此同時，IPC技術的快速發展為滿足以上需求提供了保證。因此，具有高可靠更穩定性的特種計算機控制、處理和機器視覺等先進技術被廣泛應用在固晶機行業，極大提高了LED固晶機的自動化程度，使設備在精度、速度、人機交互性等方面更加優化。
        深圳很多LED自動化設備提供商長期致力于電子元器件設備的研發、生產、銷售及服務，在LED固晶機設備制造上實力雄厚，在選用固晶機的中樞計算機控制系統時，與華北工控達成友好合作，華北工控4U整機被LED固晶機系統集成商選用作為控制主機，客戶反映應用效果良好。下面詳細介紹華北工控4U整機在LED固晶機中的應用方案。
        系統原理
        LED固晶機是一種將LED晶片從晶片盤吸取后貼裝到PCB（印刷線路板）上，實現LED晶片的自動健合和缺陷晶片檢測功能的自動化設備，可滿足大多數LED生產線的需求，適于各種高品質、高亮度LED（紅色、綠色、白色、黃色等）的生產，部分可適用于三極管、半導體分立器件、DIP和SOP等產品的生產，適用范圍廣，通用性強。
        LED固晶機系統結構主要包括運動控制模塊、氣動部分、機器視覺部分和運動執行機構模塊，通過PCI總線接口實現與特種計算機控制中心的數據通信。
        工作原理：由上料機構把PCB板傳送到工作臺卡具上的工作位置，先由點膠機構將PCB需要鍵合晶片的位置點膠，然后鍵合臂從原點位置運動到吸取晶片位置，晶片放置在薄膜支撐的擴張器晶片盤上，鍵合臂到位后吸嘴向下運動，頂針向上運動頂起晶片，在拾取晶片后鍵合臂返回原點位置(漏晶檢測位置)，鍵合臂再從原點位置運動到鍵合位置，吸嘴向下鍵合晶片后鍵合臂再次返回原點位置，這樣就是一個完整的鍵合過程。當一個節拍運行完成后，由機器視覺檢測得到晶片下一個位置的數據，并把數據傳送給晶片盤電機，讓電機走完相應的距離后使下一個晶片移動到對準的拾取晶片位置。PCB板的點膠鍵合位置也是同樣的過程，直到PCB板上所有的點膠位置都鍵合好晶片，再由傳送機構把PCB板從工作臺移走，并裝上新的PCB板開始新的工作循環。
        系統優勢
        LED固晶機系統的運動控制部分由伺服電機和步進電機實現，其中的各個電機運動都是由行業專用計算機和運動控制卡來控制，行業專用計算機是LED固晶機控制系統的核心部分，主要負責人機交互界面管理和控制系統實時監控工作，發布運動指令，有效處理控制卡采集傳輸?shù)男畔?，使各個環節實現預期運動，確保機械位置精度檢測和操作安全。
        在Windows平臺的行業專用計算機控制下，LED固晶機系統可以充分利用硬件資源，大大加快了數據處理速度，提高了系統運行效率。

[DividePage:NextPage]

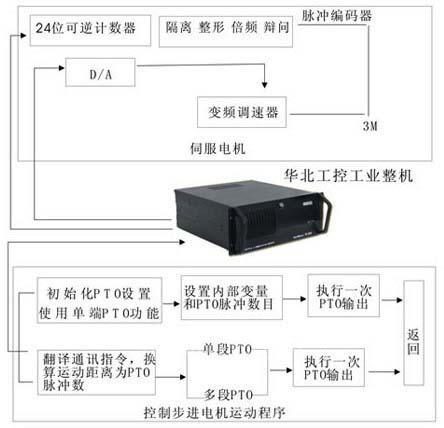

        系統框圖

        系統配置
        工業機箱： 4U 弧門工業機箱
        ◆ 4U、19英寸可上架，歐美風格，符合EIARS-310C 標準
        ◆ 最多可安裝5個3.5"驅動器
        ◆ 前面板帶鎖，防止誤操作，前端2個USB接口
        ◆ 前面板提供電源以及硬盤指示燈
        ◆ 特殊的弧形壓梁設計，弧形壓條高度可調
        全長工業CPU卡
        ◆支持超線程技術的Socket 478接口，全系列IntelPentium 4處理器
        ◆采用Intel 865GV+ICH5芯片組
        ◆2條184Pin DDR DIMM插槽，支持雙通道，DDR 266/333/400MHz，最大可達2GB
        ◆北橋集成顯卡，最大動態共享96MB系統內存為顯存
        ◆AC’97 CODEC，提供 Speak out，Line-IN，MIC-IN，CD-IN功能
        ◆RTL8100C 控制器，1個10/100Mbps RJ45接口
        ◆ LAN/2IDE/2SATA/4USB/LPT/2COM/ FDD
        工業底板：PBP-15P12
        電源：PW-300硬盤：80G
        系統評價：
        華北工控該系統被系統集成商采納，在LED自動化設備中已得到廣泛應用。而且獲得很高的評價。上述應用案例只是華北工控多年來在LED自動化設備應用中的部分成功案例，多年來華北工控在自動化控制、機器視覺、數控機床設計上積累了諸多經驗和成功案例，華北工控將不懈努力，為大家提供高性價比的產品和技術服務。更多華北工控信息敬請查看華北工控網站：。
