國內煉化企業MES系統廠商雖然起步較晚，但隨著MES軟件產品需求的旺盛，對國外同類軟件產品實施經驗的積累等，國內煉化企業MES系統開發及實施廠商的發展非常迅速，由于國內煉化企業有著自己獨特的生產業務流程及相關用戶需求，與國外軟件產品相比，國內廠商有著自己強大的本土優勢。

        20世紀90年代初，美國制造執行系統協會（MESA）提出“制造過程的間隙”的理論，成為制造執行系統（MES）發展的理論旗幟。煉化企業作為典型的流程工業企業，隨著原油價格的不斷攀高及國內外企業競爭加劇，對于提升生產增效空間、加強精細化管理水平有著越來越迫切的用戶需求，在此背景下，MES系統在國內外煉化企業的開發和實施工作也發展迅速。

        對于MES系統的定義，國內外有著不同的觀念，其中：美國先進制造研究機構AMR將MES系統定義為“位于上層計劃管理系統與底層工業控制之間的、面向車間層的管理信息系統，MES系統為操作及管理人員提供計劃的執行、跟蹤以及所有資源的當前狀態信息；而國際制造執行系統協會MESA將MES定位在車間現場除了企業資源規劃（ERP），CAD/CAM和工業控制之外的所有功能的集合。特別關注生產作業，是現場級與作業相關數據的總協調。

        應該說，MES系統的概念隨著信息技術的發展、用戶需求的理解及實施效果的反饋而不斷得到更新，從目前流程工業MES系統的產品及應用現狀來看，MES系統在制造企業的應用主要擔當了兩個方面的重要作用：一是數據雙向通道的作用。即通過MES系統的實施，可以有效彌補企業過程控制系統（PCS）層及ERP層之間的數據間隙，由下至上，通過對底層PCS層數據的搜集、存儲及校正，建立過程控制數據層次上的數字化工廠，結合生產調度層次上的調度事件信息數據等，為上層ERP計劃管理層提供準確統一的生產數據；由上至下，通過對實時生產數據的總結，上層ERP層可以根據未來訂單及現階段生產狀況調整生產計劃，下發MES層進行計劃的分解及產生調度指令，有效指導企業生產活動。因此，MES系統在數據層面上，起到了溝通PCS層和ERP層的橋梁作用，并保證了生產數據、調度事件等信息的一致性及準確性。另一方面，生產活動的復雜性產生了很多實際的用戶需求，為了滿足這些用戶需求，MES系統也可以視為一個功能模塊的集合。美國MESA將MES系統分為11個功能模型，分別是：資源配置與狀態、操作/詳細調度、派遣生產單元、文檔控制、數據收集/獲取、勞工管理、質量管理、過程管理、維護管理、產品跟蹤生產單元和性能分析，這些功能模型之間由數據流相互聯系，作為一個有機整體覆蓋企業生產層面上的絕大多數用戶需求。值得注意的是，不同行業的生產活動差異很大，對MES系統功能的要求及著重點也是完全不同的，另外，每個MES系統開發廠商對于功能模型的理解也存在差異，造成MES系統產品功能模型上存在一些差別。

        美、日、歐等工業發達國家非常重視MES技術的研究及系統開發，并已經形成MES軟件行業，MES軟件市場在近期的年增長率保持在35%~40%幅度。據AMR調查，通過實施MES系統，對企業計劃落實，實現操作過程自動化非常有利，估計能減少45%的制造周期時間，減少75%的數據錄入時間，減少18%的產品缺陷，減少61%的為交班而準備的紙面工作。

        隨著MES概念的提出及技術的發展，各相關國際組織都開始意識到了要對MES進行更加明確的定義。MESA協會第一個、ISA隨后都相繼開發了相關的模型對MES加以描述，并試圖通過模型使其標準化。其中，ISA-SP95 是儀器儀表、系統和自動化學會（ISA）定義的有關企業和制造業集成標準，作為詳細闡述MES功能的國際標準，它明確指定了企業MES系統的接口和功能組成。ISA-SP95委員會由最終用戶、廠商和其他人員 （集成商, 學術界等） 共同平等地構成，該委員會每年召開4~5次為期2~3天的會議，商討關于標準發展的主要方法。目前，這個標準由ANSI（美國國家標準化組織）/ISA 共同制定和發布，分為了幾個部分，其中第1、第2和第3部分在通過了 IEC/ISO的評估后成為IEC/ISO 62264。

煉化企業MES系統簡介

        MES系統面向生產現場而產生，與車間生產狀況息息相關，因此存在很強的行業相關性。由于每個行業的生產特點和流通序列不同，還有其特定的業務流程，造成不同的行業對MES的要求和著重點是完全不同的?；谏a(chǎn)制造的行業特性，MES系統大體可以分為離散制造業、流程工業和批處理生產過程三種。

        煉化企業是典型的流程工業企業，具有生產過程連續化、生產批量大、工藝規程相對固定和物料流向復雜等特點，隨著原油價格的不斷攀高及國內外企業競爭加劇，煉化企業對于提升生產增效空間、加強精細化管理水平有著越來越迫切的用戶需求，在這個背景下，近幾年MES系統在國內外煉化企業的開發和實施工作發展迅速。

        以國外煉化企業為例，1、美國ExxonMobil公司在埃克森和美孚公司合并后，統一實施了POIS-2的第二代MES系統項目，這個項目分為三個階段：階段一為通用基礎設施改造，包括升級DCS和LAN、架設標準化桌面系統、安裝Honeywell實時數據平臺Uniformance和實驗室信息管理系統LIMS等；階段二為生產統計管理應用，包括實現生產統計，罐組份跟蹤等；階段三為操作管理應用，包括實現操作監視、裝置平衡、能量平衡、物料移動、調合管理等。2、巴西國家石油公司PetroBras公司是一個擁有11家煉油廠和2家化肥廠的大型煉化企業。其MES方案包括：計劃和排產系統；實時數據庫應用系統，負責收集生產裝置、罐區、設備的數據，以及產品的質量數據；實現物料平衡，數據調整以及生產報表的生成；實現企業級的信息收集和匯總。

        國內煉化企業從1999年開始，逐步意識到MES系統的開發及實施工作對于工廠信息化建設的重要性，這個過程主要分為兩個階段。第一個階段，煉化企業主要依據實際生產應用需求，在工廠開發實施一些獨立非系統化的MES模塊，例如錦州石化物料平衡系統、茂名石化的數據整合與物料平衡系統及鎮海煉化的物料平衡與數據校正系統等；第二個階段，煉化企業開始注重MES的系統及完整性，在PCS系統上架設統一的工廠實時/關系數據平臺，向上連接ERP系統，形成完整的企業綜合自動化系統三層結構；煉化企業在生產活動方面的用戶需求通過功能模塊的架構及實施得到解決。在這個階段，以中石油和中石化兩大大型國有企業的下屬煉化廠作為主要代表。中石油是國內較早進行MES系統規劃實施的公司之一，2000年11月，中石油完成了《中國石油信息技術總體規劃》，并將未來5年中石油要實施的IT項目分為7條主線，共34個工作包。

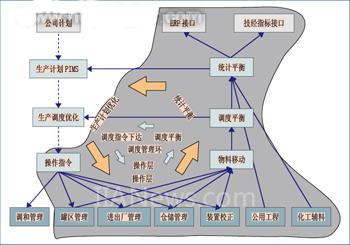

圖1 中石油MES系統功能架構圖

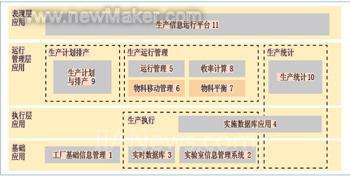

圖2 中石化MES系統功能架構圖

        2002年7月，中石油組織對《信息技術總體規劃》中的下游項目-B1：煉油與化工運行系統（簡稱MES）項目進行可行性研究和試點設計。在可行性研究的基礎上，2004年5月，中石油MES項目正式在全公司范圍內啟動。為降低系統建設風險，盡快取得經驗，充分做好推廣準備，中石油采取了“總體規劃、分步實施”、“先試點、后推廣”的總體實施策略。2004年8月，中石油MES系統試點實施啟動，經過了15個月的試點實施，已于2005年12月17日上線正式投入運行。試點實施成功上線之后，根據項目實施計劃下一步安排，又在錦州石化、錦西石化、大慶石化、大慶煉化4家煉化企業進行一期項目推廣工作，并于2007年3月30日4家同時成功上線。從2006年10月開始，項目先后在蘭州石化、哈爾濱石化、烏魯木齊石化和獨山子石化開展二期推廣工作，并于2007年4月開始在吉林、撫順、遼陽進行二期推廣。目前，中石油MES系統二期推廣工作接近尾聲，三期工作預計于2008年6月開始在中石油國內14家煉化企業開展。2004年4月中石化總部在國家科技部的支持下決定啟動中石化生產執行系統的建設工作，先后進行了“石化企業（煉油）MES開發及試點”和“石化企業MES系統提升及推廣”的建設。中石化MES系統項目以自主開發為主，采用集中開發→試點實施→集中開發的迭代開發實施策略。2004年9月，該項目研究開發出SMES V1.0版本，并從2004年10月開始在中石化荊門分公司、安慶分公司和茂名分公司三家試點企業進行實施，目前系統已正式上線。2005年9月，SMES V2.0版本籌劃開發，經過茂名分公司、天津分公司、洛陽分公司、石家莊煉油及化纖分公司、巴陵分公司和九江分公司等六個企業的試點實施，于2006年初正式完成SMES V2.0版本的開發。SMES V3.0從2007年年中組織框架設計與開發，目前已通過驗收測試，準備在中石化下屬4~5個分公司進行試點實施。

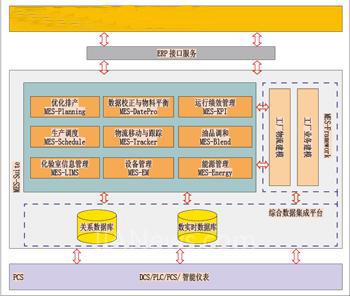

圖3 中控MES系統功能架構圖

MES系統及廠商介紹

        國外煉化企業MES系統軟件廠商起步較早，如Honeywell，Aspen等都有自己MES軟件產品，Honeywell的Business 生產執行系統軟件套件作為Honeywell高技術解決方案的重要組成部分，能夠幫助企業實現實時協調，增加管理的透明度，并持續不斷地提高企業生產的靈活性和效益。它包括5個主要應用套件共30多個應用模塊，分別為：先進計劃及調度優化、操作管理、油品調和及儲運自動化、生產管理和價值鏈管理。AspenTech公司也將生產執行系統MES作為AspenONE企業卓越運營管理解決方案的一部分推出，它提供了一套完整的軟件來實現對生產系統的管理，主要包括對實時數據庫系統、生產計劃及調度系統、生產管理系統和公用工程的管理等，并針對煉油、乙烯工業提供了特定的MES解決方案。另外，EMERSON及SIEMENS等公司也有自行開發的MES建模技術、解決方案及軟件產品。

        國內煉化企業MES系統廠商雖然起步較晚，但隨著MES軟件產品需求的旺盛，對國外同類軟件產品實施經驗的積累等，國內煉化企業MES系統開發及實施廠商的發展非常迅速，由于國內煉化企業有著自己獨特的生產業務流程及相關用戶需求，與國外軟件產品相比，國內廠商有著自己強大的本土優勢。以國內浙江中控軟件技術有限公司（以下簡稱：中控軟件）為例，1999年，中控軟件負責實施了鎮海煉化物料平衡與數據校正系統，2002年負責開發實施了錦州石化的物料平衡項目，2003年負責實施了茂名石化數據整合與物料平衡系統。從2004年開始，中控軟件同時參與中石油和中石化的MES系統開發和實施工作，在其中擔任非常重要的設計、開發及實施角色。作為國內領先的MES供應商，中控軟件在2003年就推出了MES-Suite流程工業MES解決方案，除中石化和中石油以外，已在各個行業得到廣泛應用，典型用戶包括天脊煤化工集團有限公司、宜賓天原股份有限公司、山東海化股份有限公司、江山化工股份有限公司、湖南泰格林紙集團有限責任公司、廣西柳州鋼鐵（集團）公司等，為企業帶來了顯著的經濟效益。另外，國內的石化盈科、寶信軟件、和利時等公司也在近幾年紛紛推出自己的MES產品及解決方案。

結語

        有理由相信，隨著新技術的發展、企業綜合自動化理念的深入，中國煉化企業的MES系統將在今后幾年得到迅速推廣和發展，讓我們共同期待中國煉化企業信息化更好的明天！

（轉載）
