1 二維碼讀取器的類型
        二維碼讀取器大體上可以分為兩種類型。

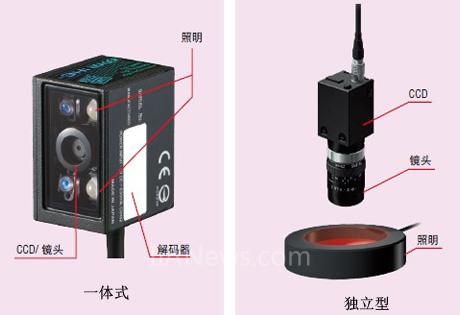

        一體式：
        在這種類型的二維碼讀取器中，照明、CCD、鏡頭及解碼器都包含在一個機體中。 由于只有一個機體，因此這種類型讀碼器的外殼防護級高。
        獨立型：
        在獨立型二維碼讀取器中，照明、CCD、鏡頭及解碼器分別位于單獨的設備中。 因為各部分是相互獨立的，因此這種類型的讀碼器可以提供極高的自由度。

2 二維碼讀取原理

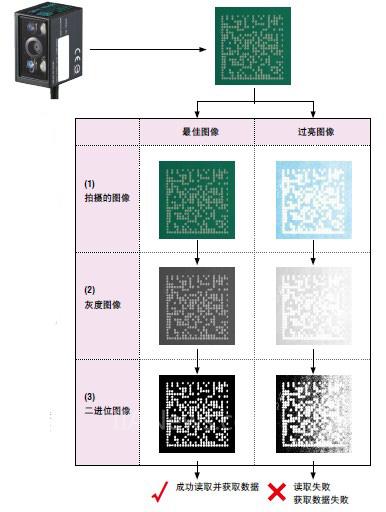

        二維碼讀取器通常是從已轉換為二進位圖像的拍攝圖像中提取二維碼并進行解碼。 如果無法從經二進位處理的圖像中正確識別出代碼，代碼就無法被讀取。

        (1) LED 發(fā)出的光照射到目標代碼并通過 CMOS 傳感器或其它類似設備進行拍攝。
        (2) 下載所拍攝的圖像并將其轉換為灰度圖像。
        (3) 接著將灰度圖像轉換為二進位圖像。
        (4) 根據代碼標準對該二進位圖像進行解碼。 最后，將代碼數據通過RS-232C 或以太網通信輸出。

        如圖 (2) 所示，拍攝到的灰度圖像會在很大程度上影響二進位圖像。 即使刻印情況達到人類肉眼可以識別的程度，但是由于光線照射到目標的方式、刻印工件表面的狀況、CCD 的狀況等原因，二維碼讀取器仍有可能無法正確識別代碼。

3 黑白識別原理
3-1 如何獲取黑白信息

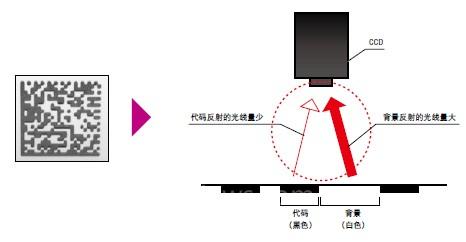

        CCD 在讀取條碼時會根據以下原理捕捉對比度（黑色/白色）。 白色的部分之所以會呈現白色，是因為有大量光線進入CCD。 相反，黑色部分之所以會呈現黑色，是因為只有少量光線進入 CCD。 這種光線量上的區(qū)別（大/?。┚托纬闪藢Ρ榷?。

3-2 因顏色造成的外觀差異
        讀取二維碼時，代碼與背景之間的對比度要大。 由于照明光的顏色、代碼的顏色及代碼背景的顏色不同，獲取黑白信息的方法也會有所不同。 讀取二維碼時，必須通過正確的顏色來反映代碼的特性。 顏色是由光線的波長決定的。 例如，紅色光的波長較長而藍色光的波長較短。 在人類肉眼看來，這些不同波長的光就成為了不同的顏色。 呈現紅色的物體具有只發(fā)出紅色光的特征，而呈現藍色的物體則具有只發(fā)出藍色光的特征。

        現在，我們將這種原理結合主要使用紅色照明的二維碼讀取器進行分析。
