項目背景
由于柔版油墨具有綠色環保的特點，因此，在各印刷中，它發展較為迅速，而目前，柔版印刷正朝著高速高精度的方向發展。在此過程中，POWERLINK的穩定可靠性為高速、高精度的印刷系統提供保障。
一、柔版印刷需求
在國內某家柔版印刷系統中，其印刷要求如下：
印刷速度：150m/min
印刷范圍：280～420mm
印刷精度：+/-0.05mm
傳動精度：+/-0.005mm
重復精度：+/-0.05mm

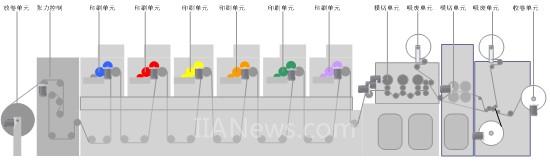

二、機器控制系統的功能構成
柔版印刷機無軸傳動系統由以下幾個部分構成：
前端放卷、后端收卷的卷取張力控制；
印刷色組電子齒輪同步（印刷色組從4～10色）；
印刷色標檢測與全自動套色控制；
電子凸輪(CAM)裁切；
模切控制；
在該系統中，需要完成電子齒輪同步控制，以任意印刷色組的驅動為實軸，其它軸跟隨此軸，在150米高速下實現高精度的電子齒輪同步控制，為確保+/-0.05mm的控制精度。
三、網絡拓撲結構
本系統采用星形網絡結構，通過工業HUB進行多個運動控制單元的連接
四、系統性能實現
4.1系統功配置
總共包含了6個色組伺服，前后收放卷伺服驅動器2個軸、前端牽引、后道送紙、電子凸輪、模切軸、吸廢POWERLINK接口變頻器2個，即總共14個POWERLINK節點、2個POWERLINK遠程I/O站總計200個I/O（模擬量10個）。
系統刷新速度：400uS循環周期

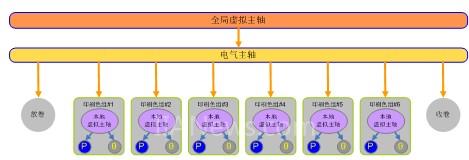

4.2虛擬主軸同步
對于印刷而言，為了確保高精度的印刷色組之間的電子齒輪同步，采用了虛擬主軸進行系統運動關系建模，所有實際的伺服軸均以此虛擬為軸為跟隨對象－由于采用虛擬是一個不存在的軸，因此，相對于傳統的機械軸而言，它可以是一個理想的模型，即，完全沒有機械誤差或累積誤差，其它的伺服軸通過不斷的獲得來自虛擬主軸的信號，并根據此來調節自身的位置環，這樣通過POWERLINK 400uS的循環周期即可實現所有軸之間的同步關系。
虛擬主軸通過廣播的形式給所有跟隨軸自己當前位置，其它軸則通過高速位置環計算來進行自身的調節。
[DividePage:NextPage]
4.3套色控制
對于印刷系統而言，套色是最具有難度的控制需求，它由以下幾個方面構成：
4.3.1色標檢測
對于雙光電的色標信號采集，當印刷材料上的色標信號經過第一個光電眼時，其會高速鎖存一個當前編碼器位置，而當經過第二個光電眼時則鎖存第二個當前編碼器位置，兩項比較即為當前偏差值，每個軸均需要對其色標進行采樣，并將處理的偏差值通過POWERLINK總線以最快速度發送給主站。
4.3.2套色算法
運行于主站的套色軟件通過POWERLINK網絡獲得了每個色組的偏差值，并經過其模糊控制算法對系統進行耦合和解耦運算，并將偏差調整值給出到每個色組的伺服軸由其對本軸的印刷輥相位進行調整。
4.3.3疊加的調節量
如上圖，在無偏差時，印刷單元之間運行一個虛擬主軸的電子齒輪同步關系，而當出現偏差時，則這個偏差將疊加在當前的伺服軸上，這同樣采用了本地虛擬主軸計算，本地伺服軸由一個基本的位置運行，另一個則是偏差疊加值給定，這兩者共同運行調整整個印刷過程的每個色組的位置，從而獲得對整個印刷套色的偏差回歸。
五、POWERLINK的應用優勢
POWERLINK非常適合于這樣的高速印刷系統，甚至更為高速的印刷系統。
1.穩定可靠的系統
采用帶有屏蔽層和機械加固的RJ45,確保了機器在震動情況下的高可靠性，另外，POWERLINK的穩定可靠本身體現在其抗干擾的能力，相對于集束幀技術而言，獨立幀實現的POWERLINK更高的可靠性，當數據產生錯誤時，POWERLINK不會影響整個網絡數據，而僅單獨某個受到影響的從站數據報錯，通過數據錯誤處理機制來處理。
INK滿足模塊化的機械設計
對于柔版印刷系統，POWERLINK不僅滿足性能的卓越，而且，也能夠契合模塊化的機器設計理念，首先，POWERLINK的任意拓撲使得在系統中增加一個單元或減少一個單元變得簡單，無需復雜的參數設置，例如：是否帶有模切單元？是否進行裁單張？或者印刷色組增加一個，甚至增加一個不同的色組（例如凸版、絲網印刷單元），POWERLINK拓展?jié)M足機器的靈活組織而無需復雜的調整。
3.直接交叉通信確保了軸與軸之間的耦合關系
POWERLINK實現電子齒輪是通過虛擬主軸(Virtual Master Axis)來實現的，而這意味著系統中的某個軸可被定義為主軸(Master),而其它軸作為從站(Slave)跟隨其，通過直接交叉通信－主軸將其自身的位置通過廣播形式發送給每個從站，而每個從站則通過預先設定的電子齒輪比例關系例如1:1:1:1:1來計算自身的絕對位置，然后由伺服驅動通過位置環計算來進行調節以跟隨，通過400uS一個周期的刷新和控制，每個軸與軸之間便實現了高精度的電子齒輪同步，其傳動精度可以達到0.005mm的水平，由于其傳動精度遠高于機械軸的傳動精度，這使得由機械產生的誤差被忽略。
在另外一些POWERLINK實現的柔版系統中，其色組的壓印采用伺服軸外，其印刷輥也可以采用伺服驅動，另外，機臺的調整、版輥的軸向調整也可以實現全伺服的驅動，在意大利一家著名的印刷設備制造商機器上實現了總計40個伺服軸的高速印刷。
（轉載）
